• 安装人员使用工具时，务必按照正确的操作方式进行，以免危及人身安全。
• 当设备的安装位置超过安装人员的肩部时，请使用梯子、抬高车等工具辅助安装，安装人员使用梯子时，必须有专人看护，禁止单独作业，避免设备滑落导致人员受伤或设备损坏。
• 在接触设备前，应佩防静电腕带，去除身体上携带的易导电物体（如首饰、手表等），以免被电击或灼伤。
• 搬运机箱至少需四人，禁止单独一人搬运较重的机箱。在搬运机箱时，保持后背挺直，平稳移动，以免扭伤。
• 搬运服务器时严禁使用挂耳作为着力点，避免导致设备损毁或滑脱。

四、安装

1. 佩戴防静电腕带。

   1) 将手伸进防静电腕带，拉紧锁扣，确认防静电腕带与皮肤接触良好。



   2) 将防静电腕带的接地端插入机柜的防静电腕带插孔。

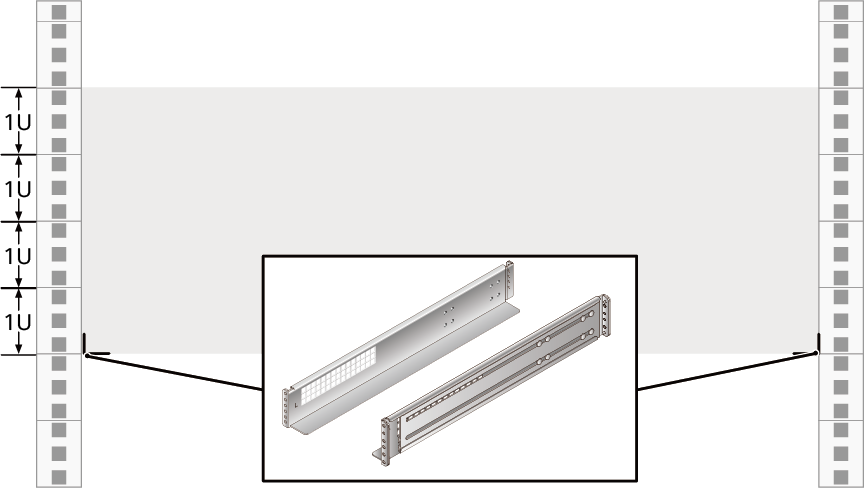

2. 根据机柜内设备的位置规划，确定滑道的安装位置，如下图所示。



3. 安装可伸缩滑道。

   1) 用螺丝刀拧紧滑道的限位销钉，前面1个、背面2个，限位销钉的安装位置如下图所示。

   说明：随滑道配套发货的限位销钉共有三种规格，直径分别为6.8mm、8.7mm、9.2mm，您可以根据机柜

   方孔条的大小选择适合的限位销钉。选取原则为：3种销钉中，选用能够穿过方孔的最大直径销钉。

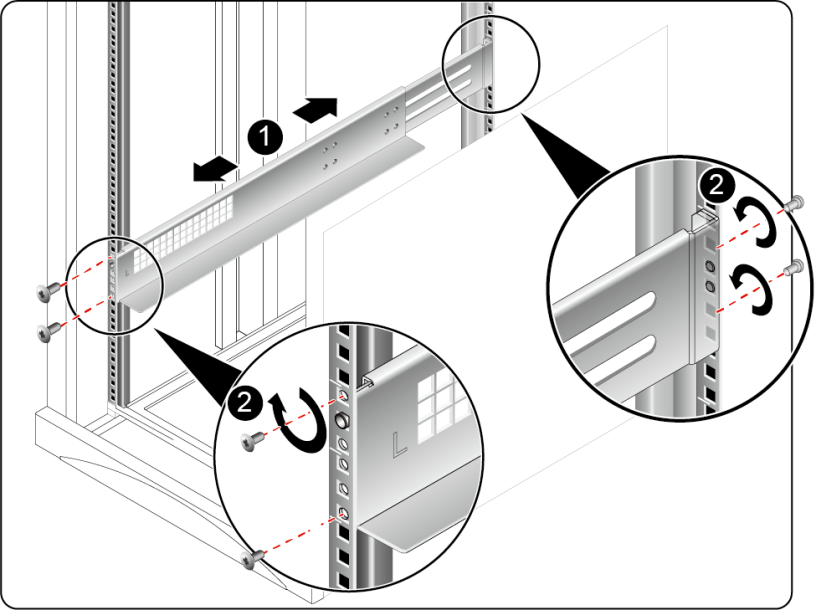

   2) 将滑道水平放入规划的位置，根据机柜的长度将滑道向两侧导槽拉伸，使滑道的固定孔与机柜内导槽的安装孔对齐，滑道上前后限位销钉穿出方孔，预定位滑道，如下图中①所示。

   说明：滑道分为左侧滑道和右侧滑道，标有“L”的滑道为左侧滑道，标有“R”的滑道为右侧滑道，安装时勿装错方向。



   3) 用螺丝刀拧紧滑道的前后4颗紧固螺钉，如上图中②所示。

   4) 使用同样的方法安装另一个滑道。

4. 安装服务器。

   1) 搬运时双手握住服务器把手，从两侧抬起服务器，并将服务器放置在滑道上。

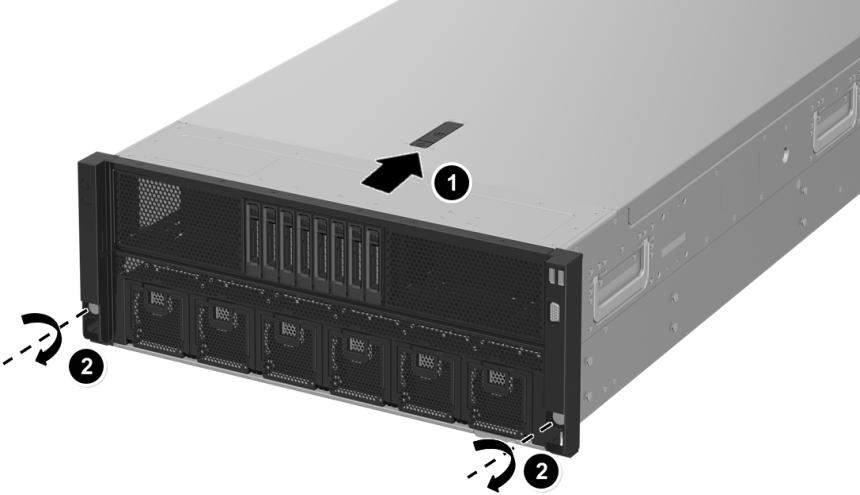

   2) 将服务器推入机柜，如下图中①所示。

   3) 将服务器两侧挂耳紧贴机柜方孔条，拧紧挂耳上的松不脱螺钉，固定服务器，如下图中②所示。



5. 连接接地线缆。

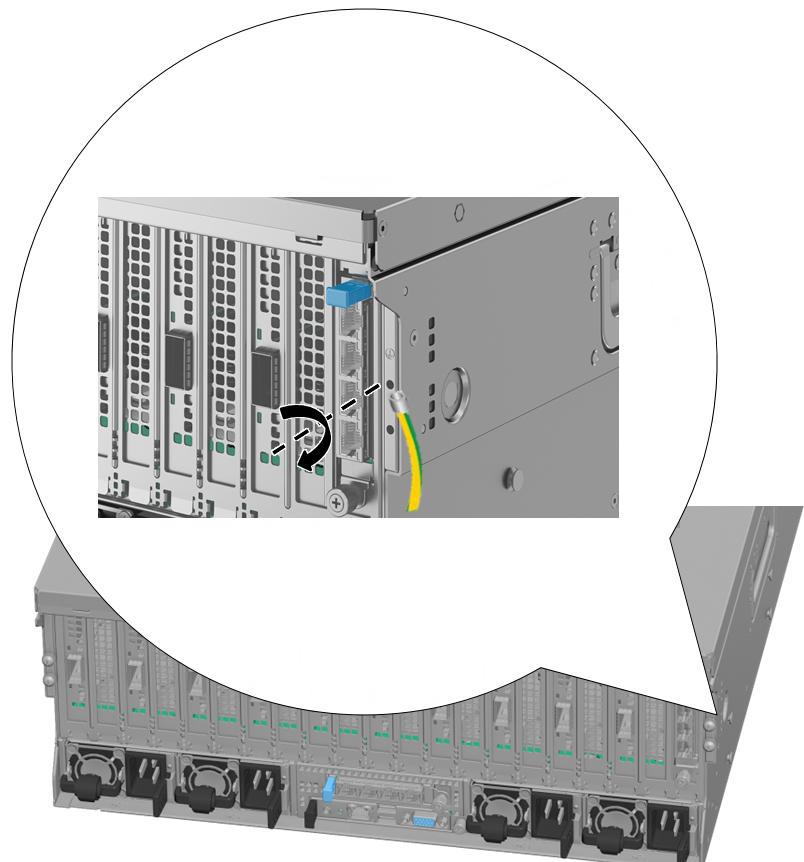

   1) 用十字螺丝刀拧下服务器的4颗接地孔连接螺钉，将接地线的一端（OT端子）套在拧下的连接螺钉上，连接螺钉安装到接地端孔上，拧紧螺钉。

   2) 用十字螺丝刀拧下机柜接地条上距离服务器最近的螺钉，将接地线的另一端（OT端子）套在拧下的螺钉上。将螺钉安装到接地条上，拧紧螺钉。

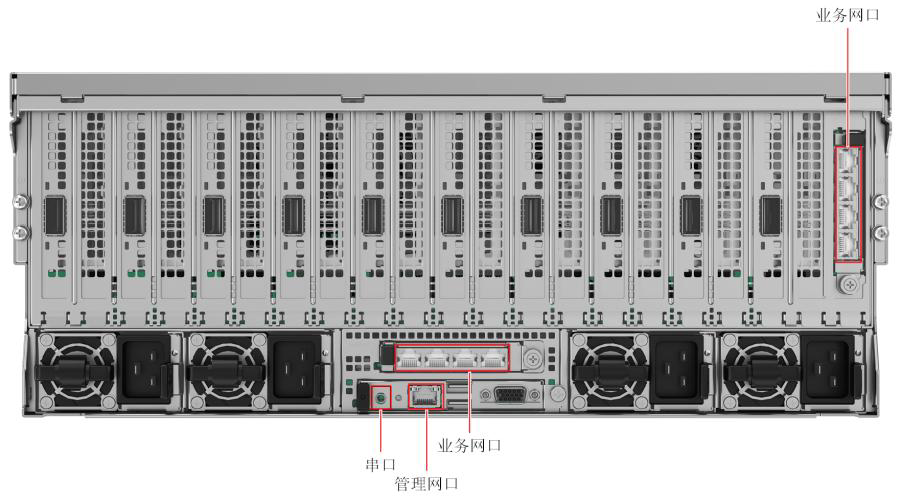

6. 根据实际需求连接VGA线缆、USB线缆、灵活网卡网线、管理口线缆和串口线缆。

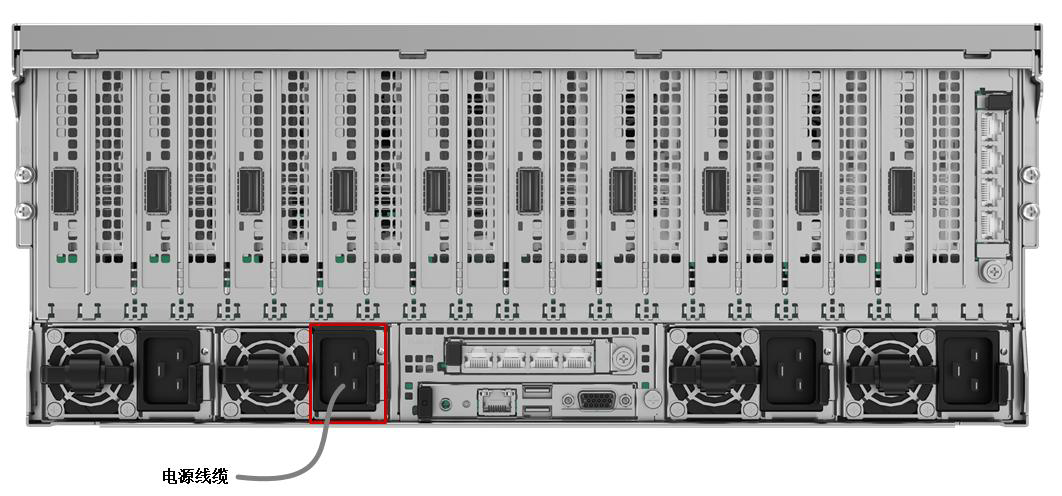

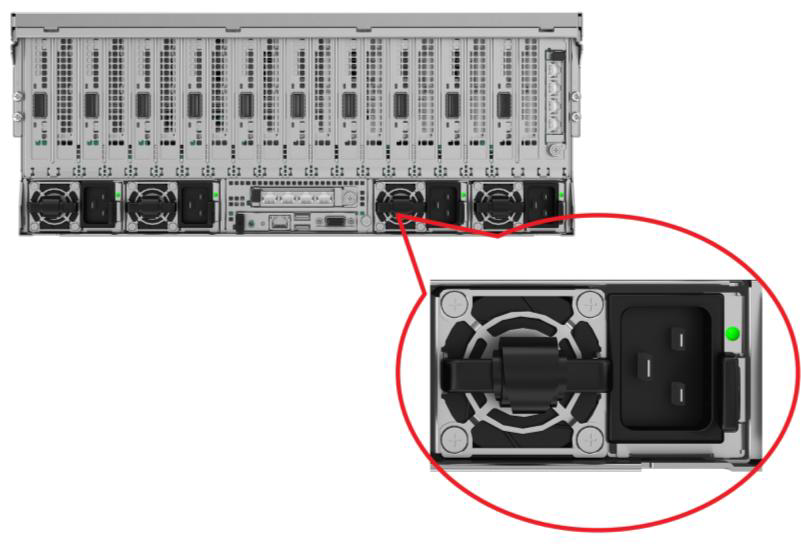

7. 连接电源模。

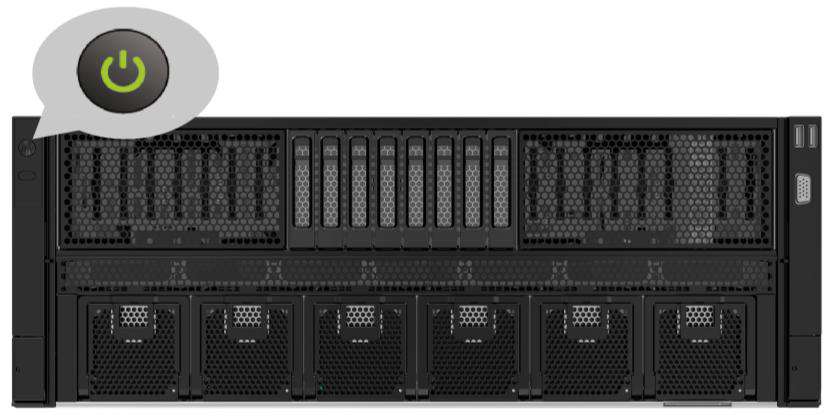

四、上电
