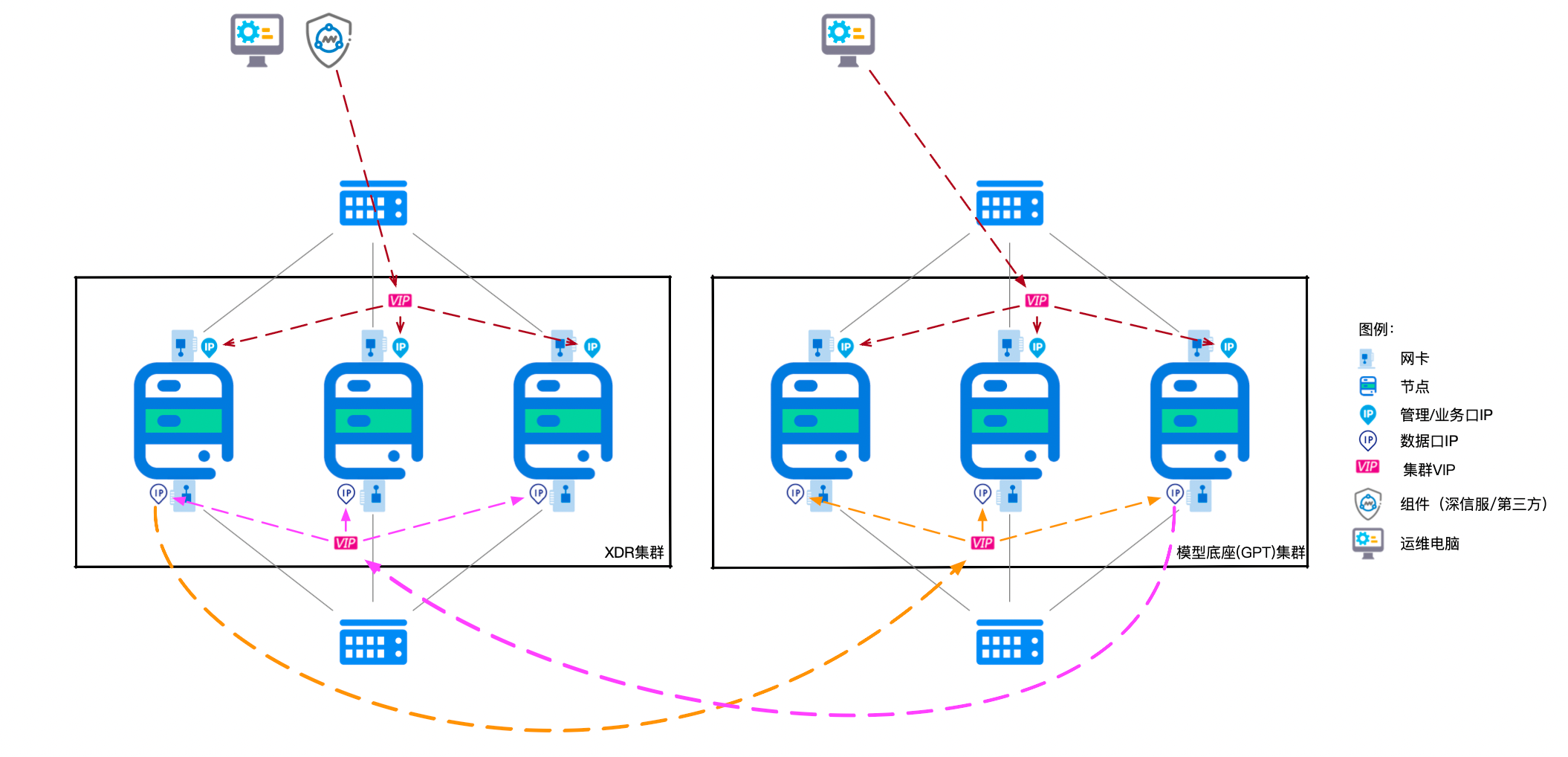

XDR跟GPT集群的整体拓扑如下图所示：

（1）XDR跟GPT集群在2.0.42版本之后变成两个独立的集群，增加架构以及部署的灵活性（支持信创GPT集群对接非信创XDR集群，反之亦然），支持能力单独演进，老架构（版本小于等于2.0.40）的XDR跟GPT在同一个集群耦合度比较高，不利于单独的能力演进；

（2）XDR集群至少需要3节点起步做一个集群，GPT集群则不同，GPT集群至少需要1节点起步做集群；

（3）XDR跟GPT两个集群都支持管理口、业务口复用，数据口必须为单独的网口，目前数据口主要涉及两个集群通信的流量；管理业务口至少需要是电口，数据口推荐是光口；

（4）GPT集群为1个节点的时候，也需要做集群，便于后续扩容演进，同样也需要接入数据口，否则集群无法正常使用；

（5）XDR集群跟GPT集群对接时，使用数据口进行对接，需要XDR集群数据口到GPT集群数据口Vip以及GPT集群数据口到XDR集群数据口Vip双向放通相关的网络权限，请务必注意；

（6）XDR支持虚拟化部署，GPT集群只支持适配硬件部署，详细兼容性信息请查看兼容性列表；

（7）只有XDR集群时也需要填写数据口Vip；
