一、升级影响

1、从低版本升级到高版本，BMC/BIOS/CPLD 固件升级对系统的影响如下表格所示

序号	项目	影响列表	影响说明
1	BMC	对业务的影响	无
		对操作维护的影响	升级过程禁止进行其他操作维护动作
2	BIOS	对业务的影响	BIOS升级后，需要重新启动服务器，业务将中断
		对操作系统的影响	支持带内带外系统下升级BIOS，可在系统下升级BIOS，如果采用下电升级，需要关闭操作系统，操作系统将不可用
		对操作维护的影响	升级过程中，请勿重启服务器
3	CPLD	对业务的影响	升级主板/背板CPLD时，需要重启操作系统后生效，业务将中断
		对操作系统的影响	升级时需要根据BMC Web界面提示的触发条 件进行开关机动作，CPLD升级完成后重启系统生效
		对操作维护的影响	禁止对单板执行上电、下电、复位、 重启等操作

2、升级注意事项

序号	项目
1	在进行升级操作之前，请仔细阅读本文档，确定已经理解全部内容
2	为了减少对系统的影响，请选择在业务量低时进行版本升级操作
3	升级时间： BMC固件升级：5~10分钟 BIOS固件升级：5~10分钟 CPLD固件升级：5~10分钟

3、版本要求：BIOS/BMC/CPLD 的搭配关系，确认当前版本是否需要搭配其他的固件版本使用

二、升级BCM固件

1、打开浏览器输入IMI地址 （默认是192.168.10.10账号是 sangfor登陆密码 S#AN$6fo81r）

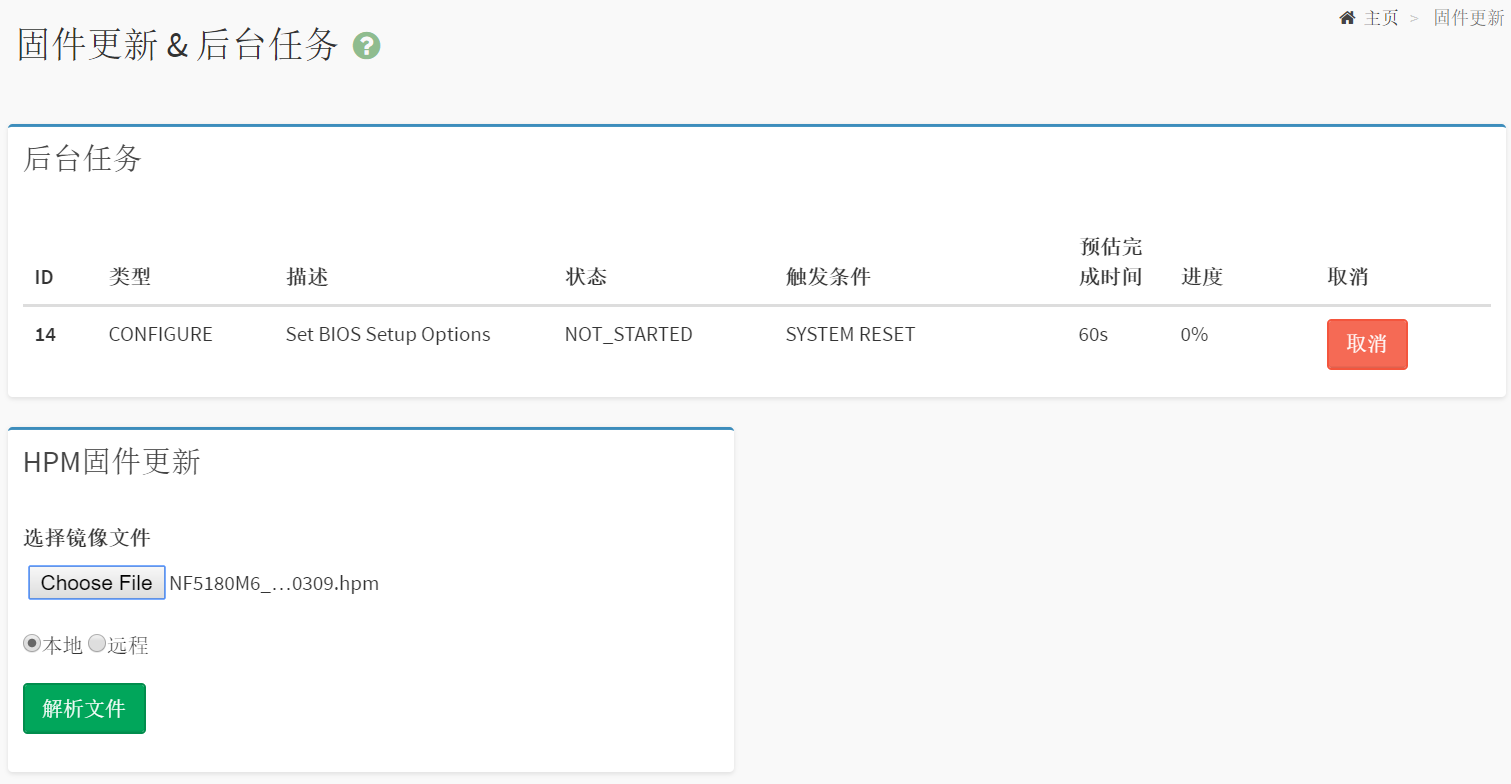

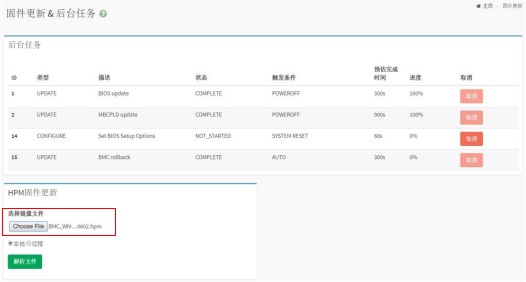

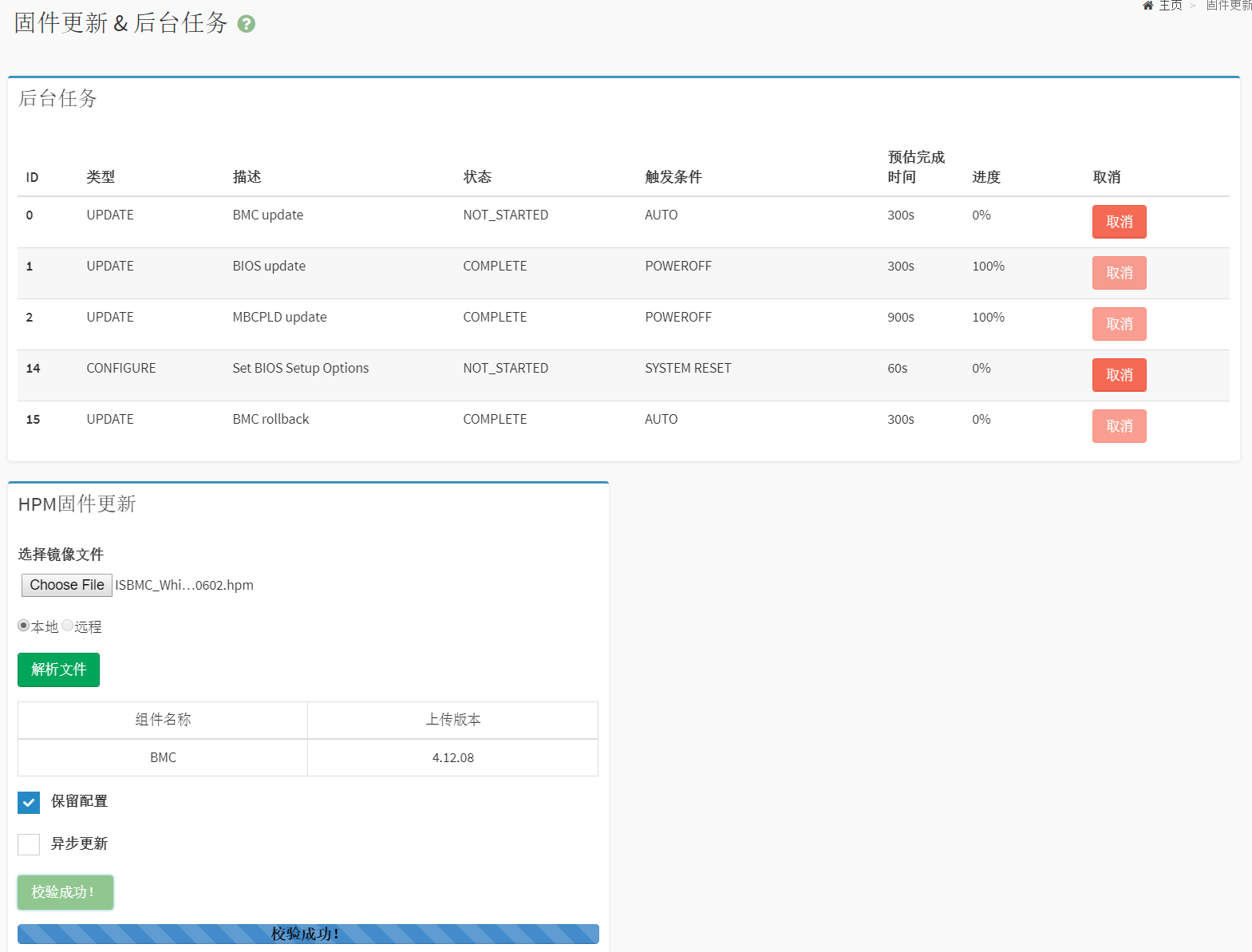

2、在导航栏中选择 “系统维护>HPM 固件更新”，进入固件更新页面，选择要升级的镜像上传

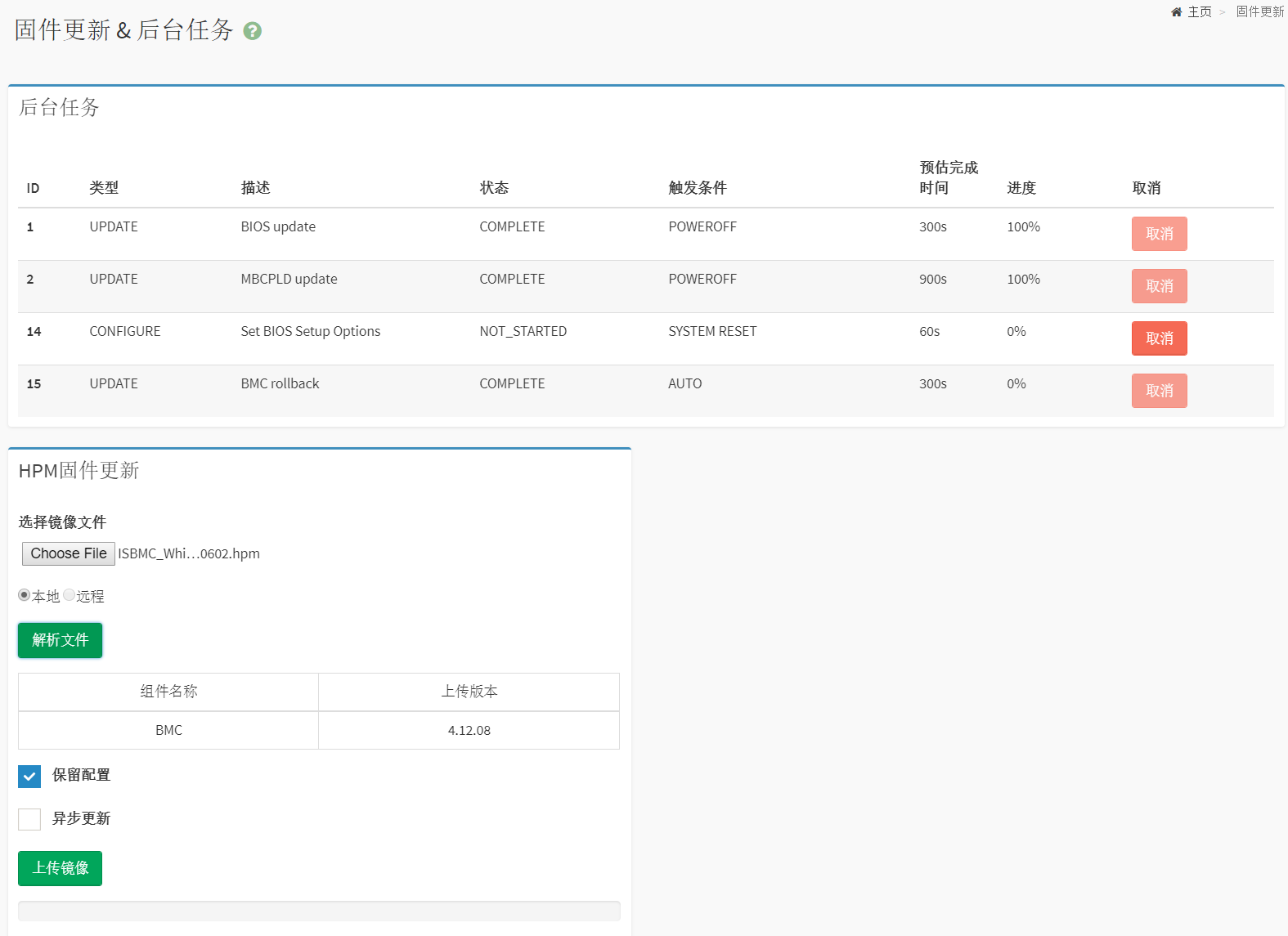

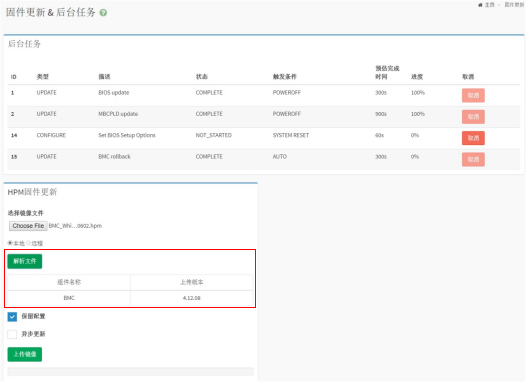

3、点击“解析文件”，文件解析后，会显示对应的组件名称以及上传版本，确认无误后，选择是否保留配置是否异步更新（异步更新必须在选择保留配置时使用）

 4、点击“镜像校验”等到校验成功以及刷新进度 100%

5、升级选项参数说明

选项	含义
保留配置	勾选：SDR、FRU、SEL策略设置、IPMI、网络配置、NTP、SNMP Set/Get设置、SSH、KVM、认证、系统日志 Syslog设置、Web、Extlog以及Redfish的bios配置会被保存不勾选：所有配置信息会被恢复出厂置
异步更新	勾选：升级完成后BMC暂不自动重启，等到下次手动重启之后才会切换到新的镜像版本，同时另外一个镜版本也会被同步到最新版本。不勾选：刷新完成后，BMC立即重启。重启之后切换到新的镜像版本，同时另外一个镜像也同步更新到最新版本

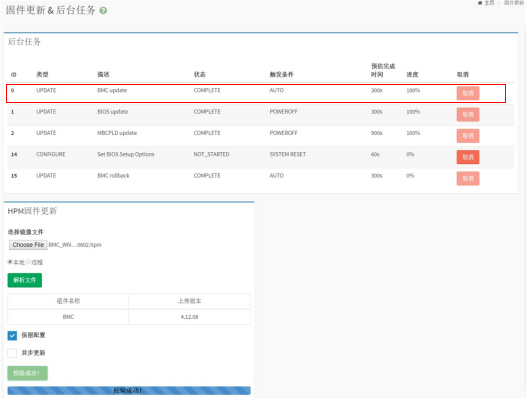

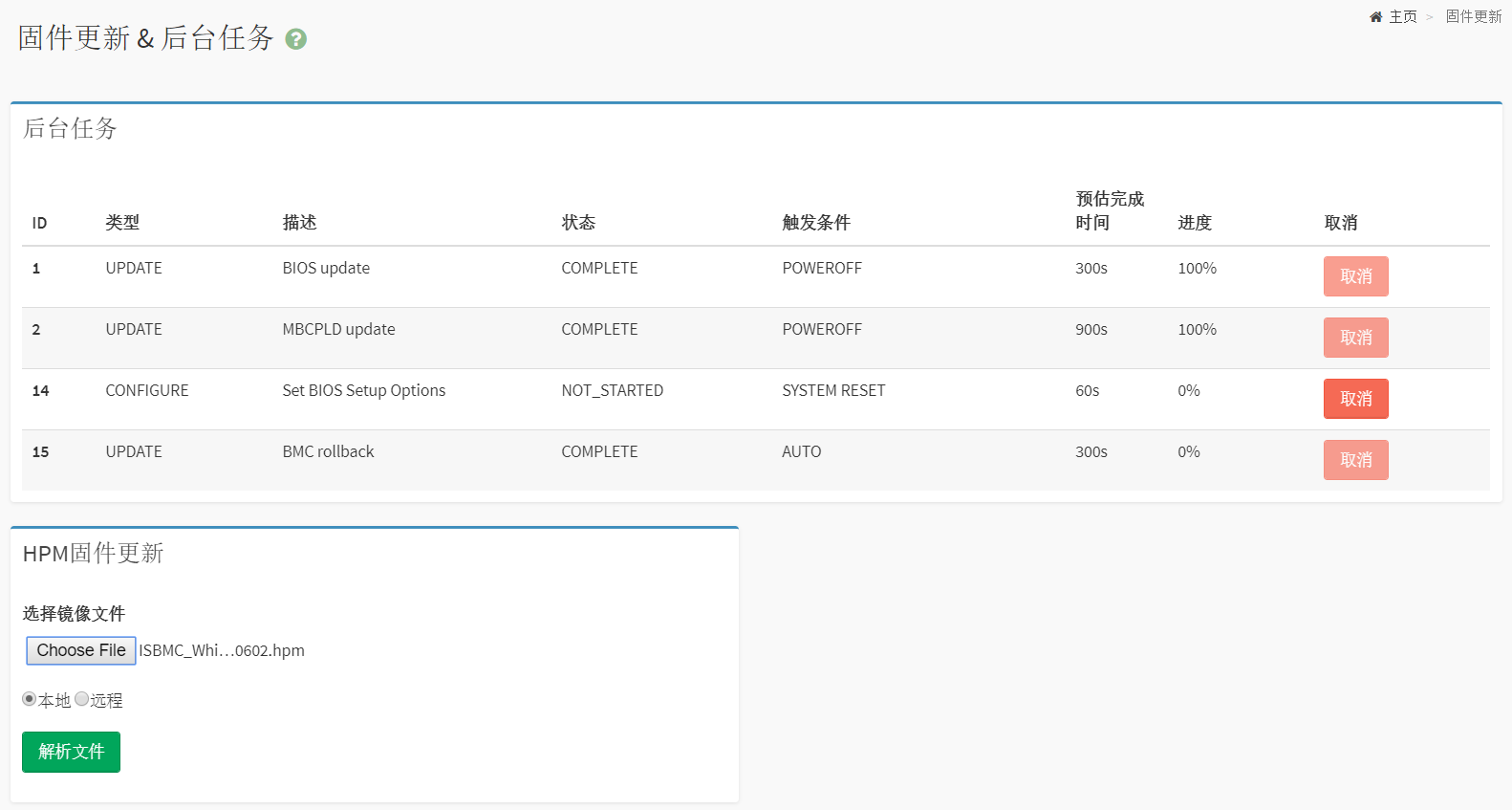

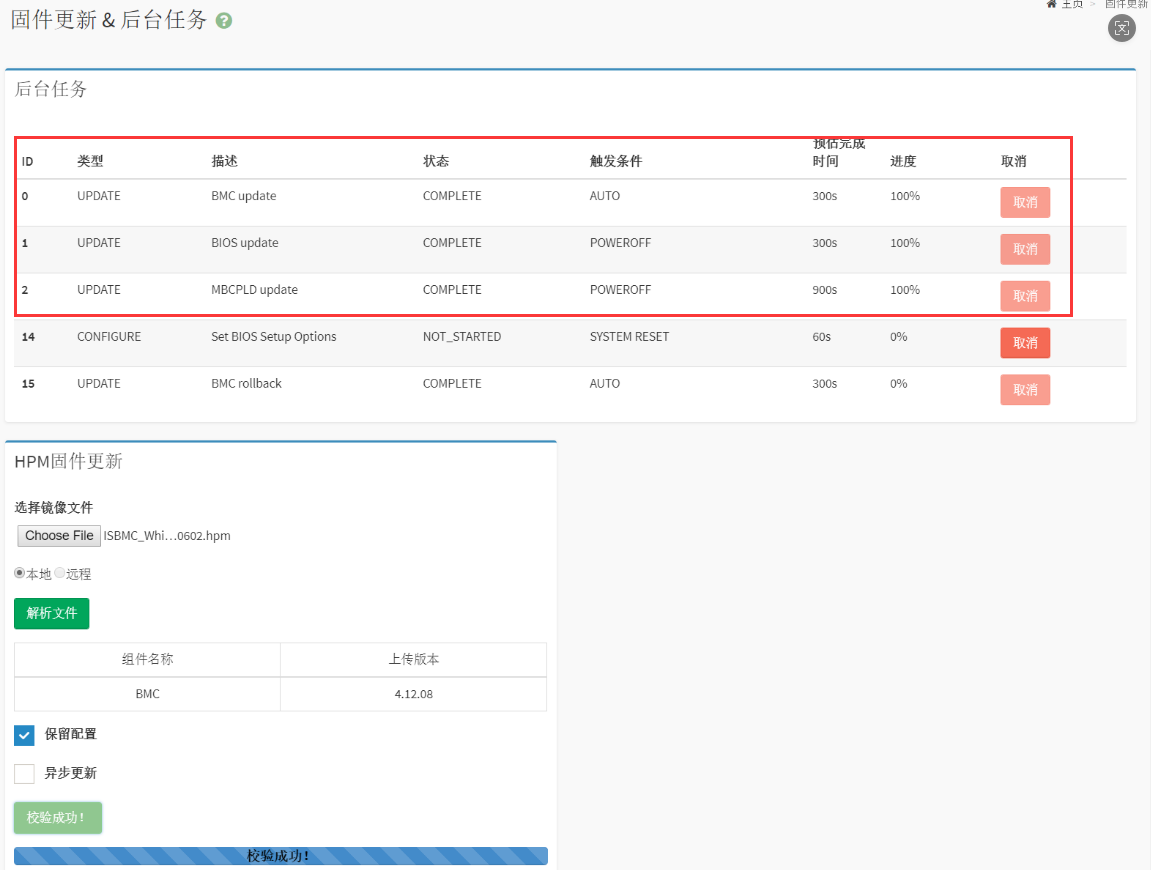

6、上传镜像&自动刷新，镜像上传成功后自动进入后台任务，进行更新，可在后台任务栏查看进度以及预估完成时间，等到进度为 100%且状态变为 COMPLETE 即为刷新成功

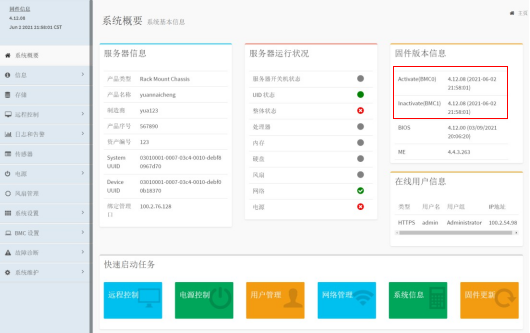

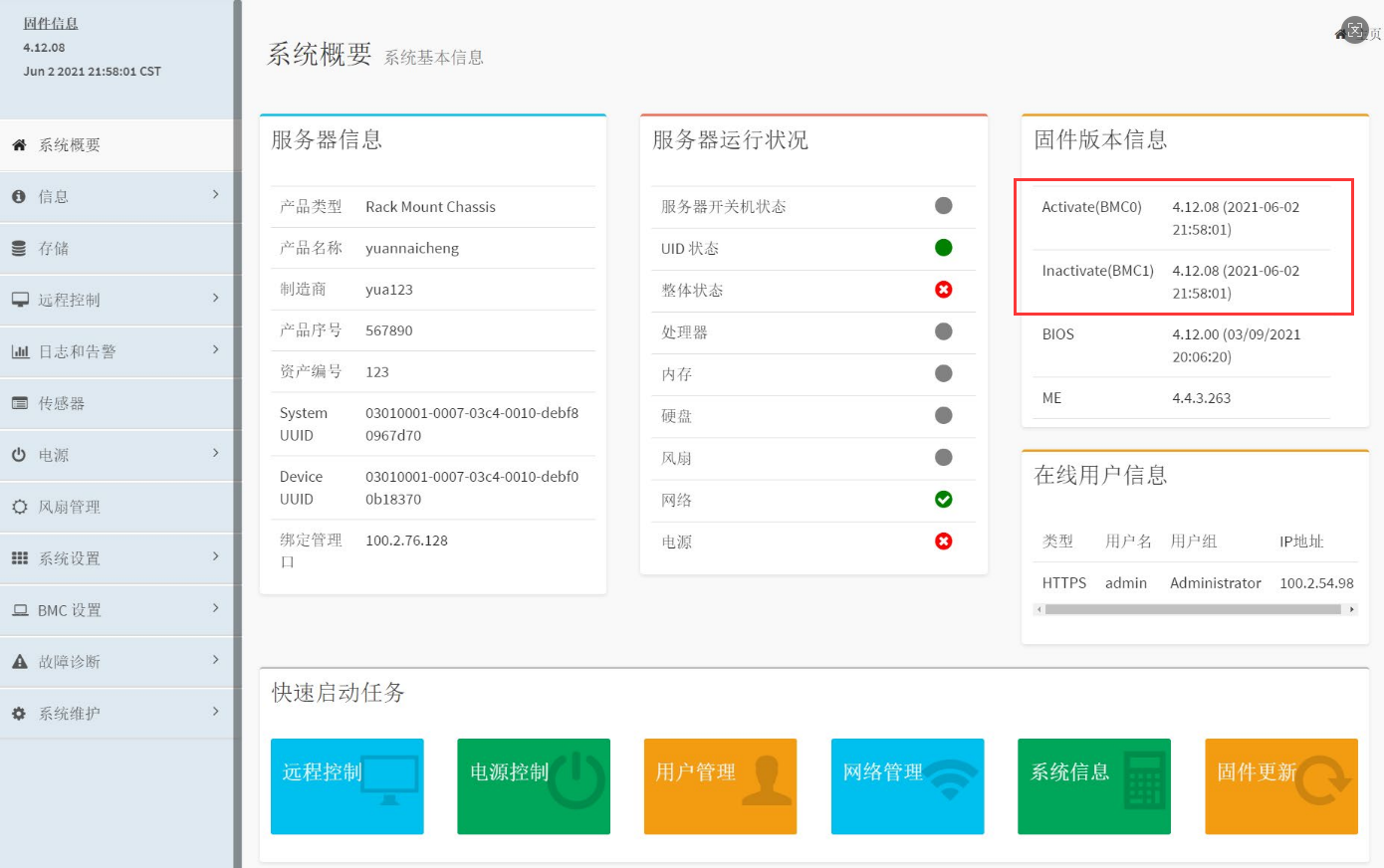

6、待到 BMC 重启后，查看 BMC 固件版本，重新登陆IPMI，检查页面左上角固件版本信息以及右侧固件版本信息中 Activate（BMC0）和 Inactivate（BMC1）的版本信息查看固件版本



三、升级BIOS固件

1、在操作系统上电状态和下电状态，均可对 BIOS 进行升级，由于升级后必须通过重启来生效，因此推荐在操作系统下电状态下升级 BIOS

2、注意事项：

BIOS 固件升级过程中：

1）禁止对单板执行上电、下电、复位、OS重启等操作

2）如果发生系统没有响应、服务器上下电自动循环等异常情况，可待升级完成后，通过对服务器下电再上电进行恢复

3）不要在 BIOS Setup 和 POST 过程中对 BIOS 进行升级

3、打开浏览器输入IMI地址 （默认是192.168.10.10账号是 sangfor登陆密码 S#AN$6fo81r）

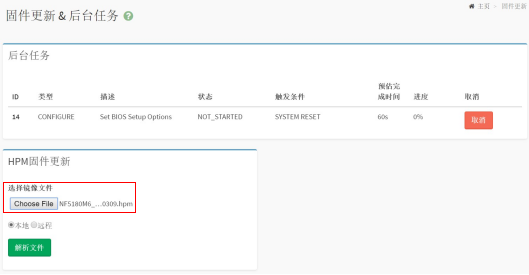

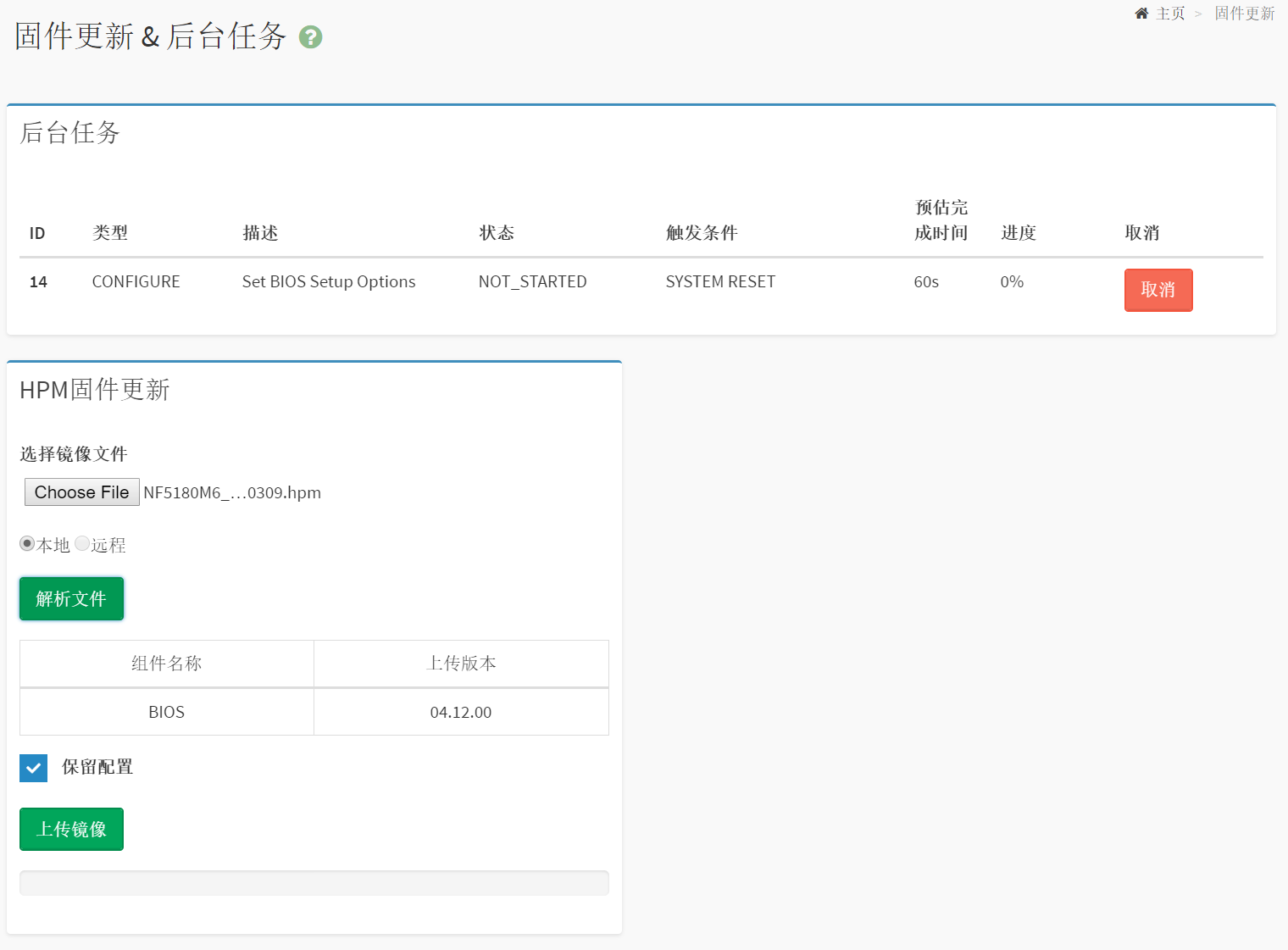

4、进入“系统维护>HPM 固件更新”页面，选择 BIOS 镜像文件

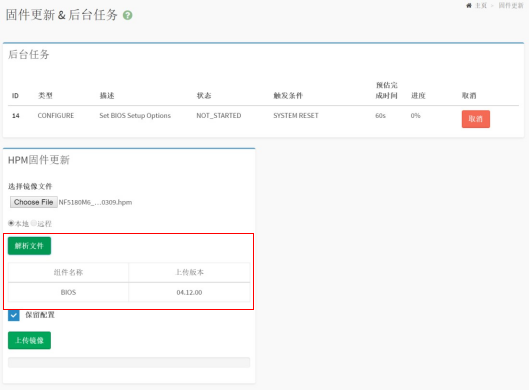

5、点击“解析文件”，并选择是否保留配置

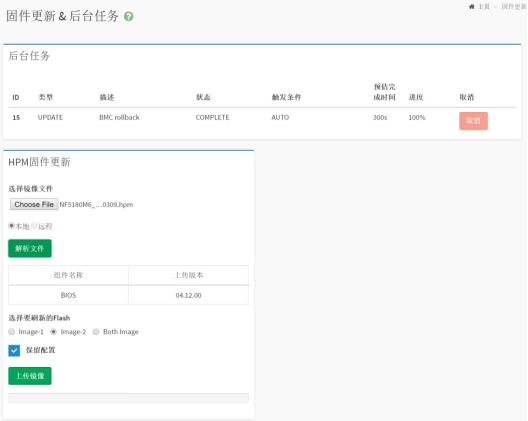

6、注：选择 BIOS HPM 镜像点击“解析文件”后，支持双 BIOS 的服务器会出现选择 flash 芯片单选框，可以选择更新 flash1、flash2 或双芯片更新，默认选中当前生效 flash 芯片，单 flash 产品不显示芯片单选框

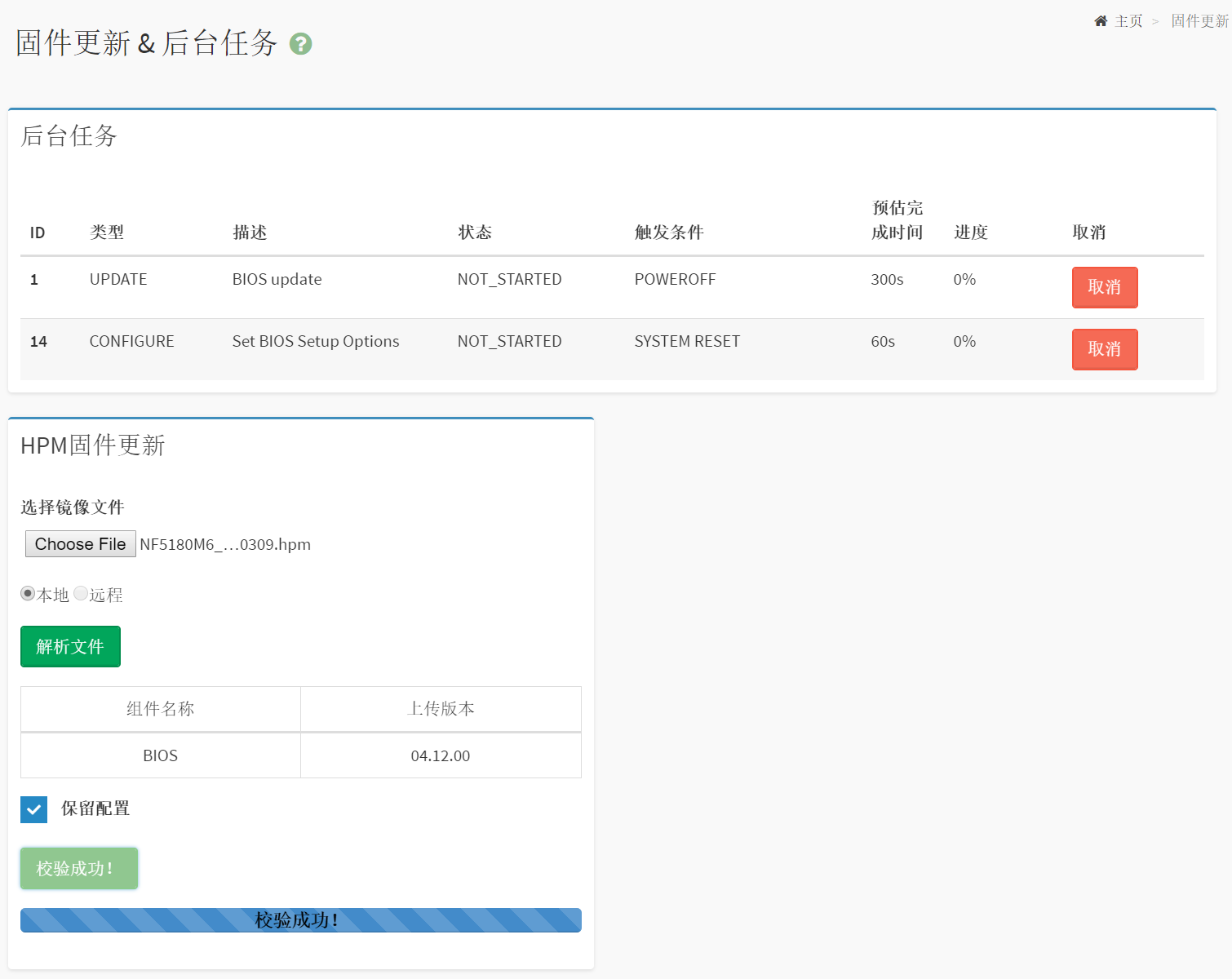

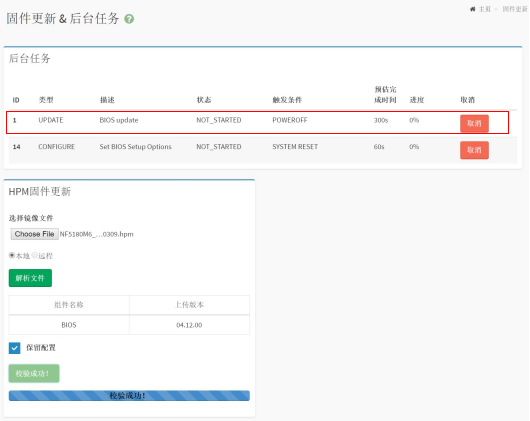

7、文件解析后，会显示对应的组件名称以及上传版本，确认无误后，点击“上传镜像”，等到校验成功

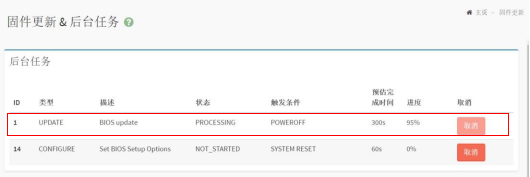

8、镜像上传成功后自动进入后台任务，进行更新，可在后台任务栏查看进度以及预估完成时间等到进度为 100%且状态变为 COMPLETE 即为刷新成功；请注意 BIOS 更新的触发条件为 power off，如果当前电源状态为 power on，则不会触发，需要 power off电源触发，可使用 ipmitool power off 命令关闭电源后，自动触发（建议升级 BIOS 前先关闭电源）

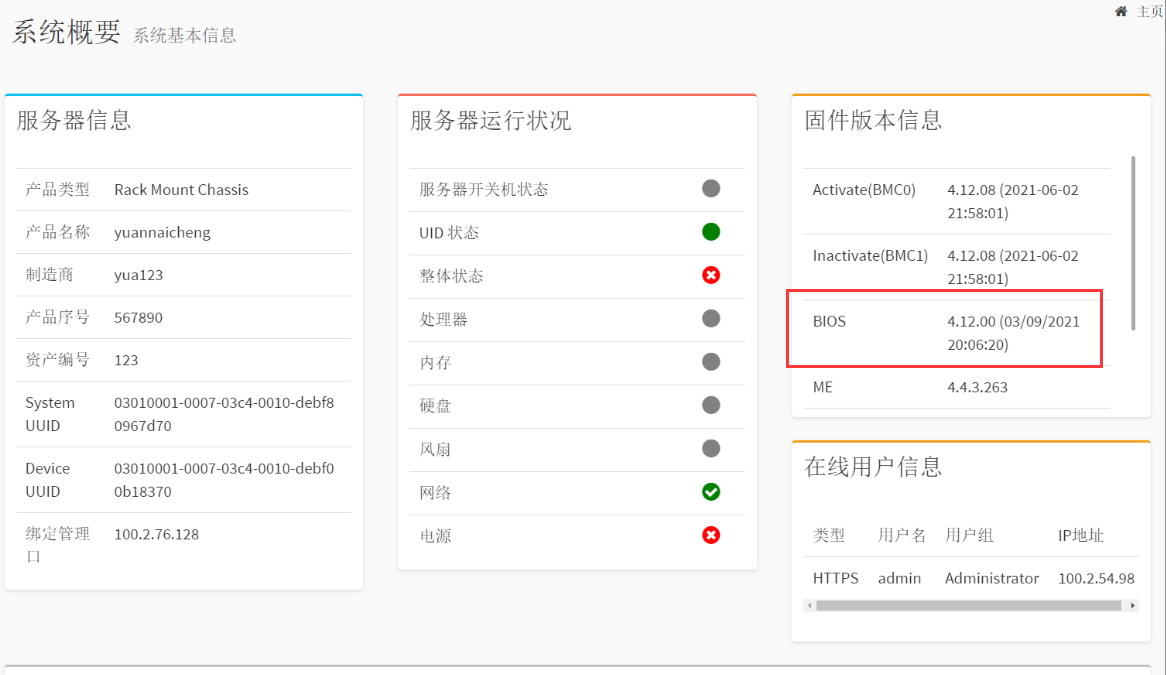

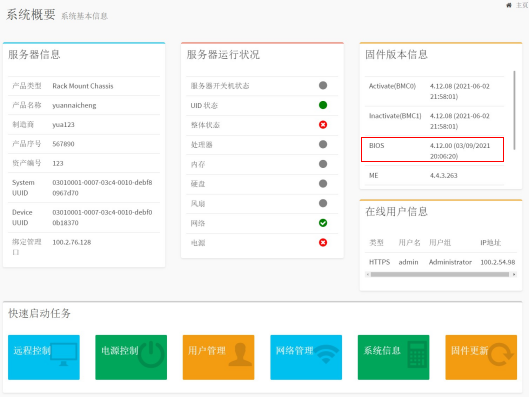

9、待操作系统重启后，重新登陆 IPMI，在右侧固件版本信息中检查 BIOS 固件版本信息

四、升级CDLP固件

1、说明：升级时需要根据 BMC Web 界面提示的触发条件进行开关机动作，CPLD 升级完成后重启系统生效

2、注意事项：

1） 禁止对单板执行上电、下电、复位、OS重启等操作

2）如果发生系统没有响应、服务器上下电自动循环等异常情况，可待升级完成后，通过对服务器下电再上电进行恢复

3、升级步骤同BMC\BIOS升级步骤，参考上面步骤操作即可

五、注意事项

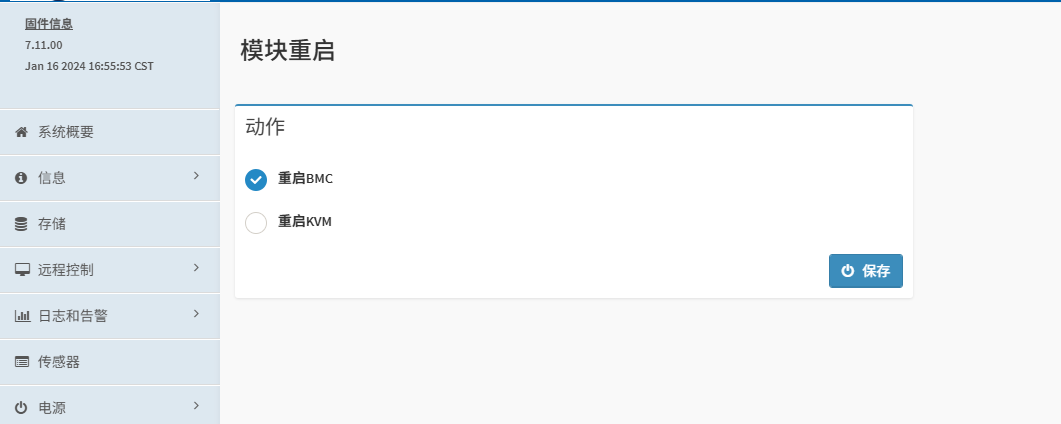

1、如果升级成功了任务还在，可以重启下BMC（重启BMC不影响业务）消除任务，路径是故障诊断——模块重启

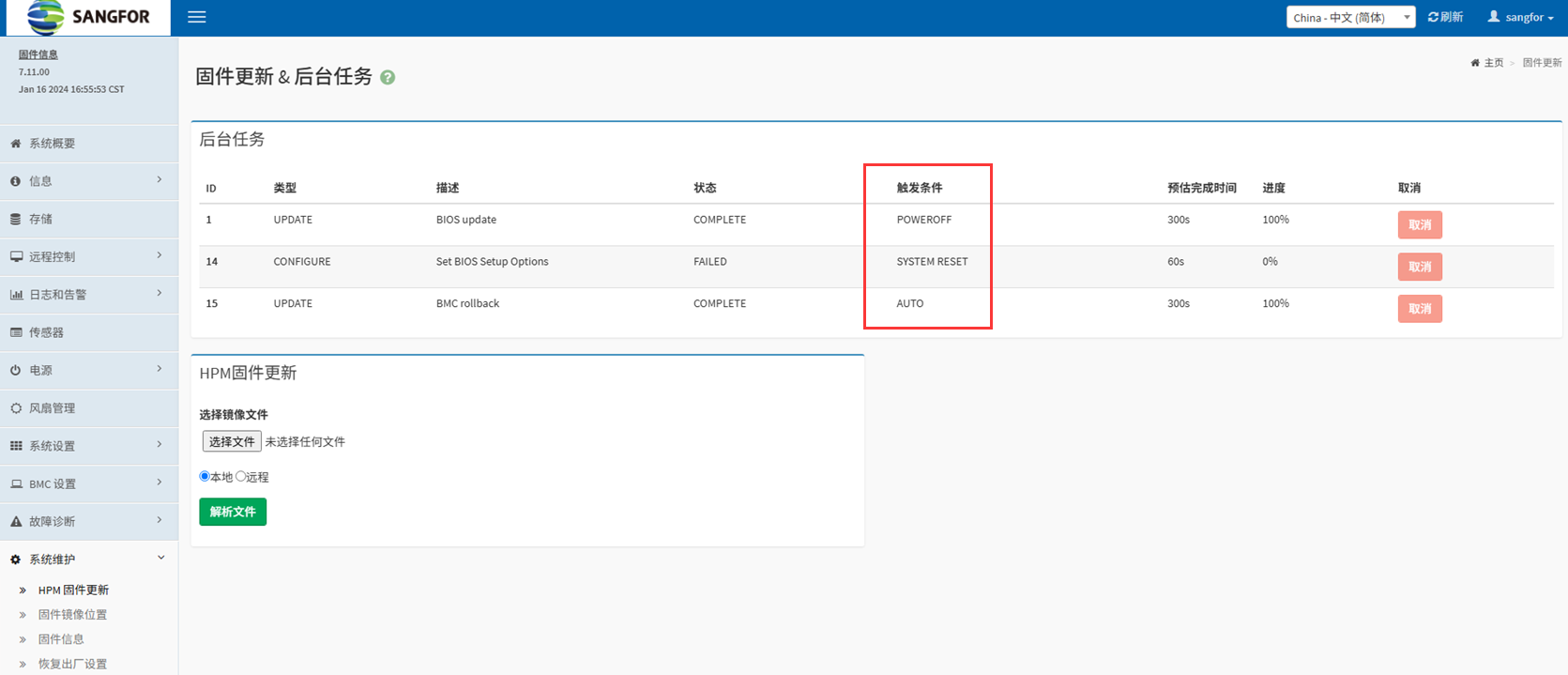

2、如果是升级了固件版本还是之前的，需要看下固件升级里任务中固件升级触发条件是否满足，触发条件都满足了还是有问题联系技术支持定位
