一、RAID卡阵列配置

1.1、进入raid卡配置界面

重启服务器在启动过程中，按 F2 /F11/del键进入 BIOS 界面

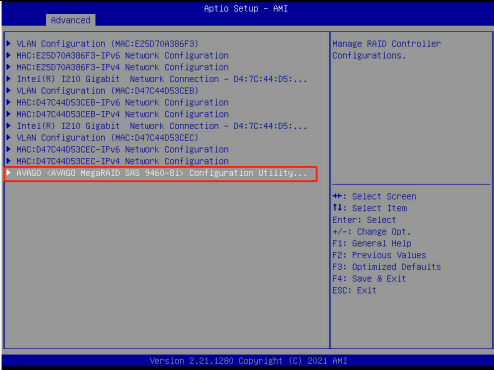

在 BIOS 主界面中，选择 Advanced （F*Q设备需要在进Dynamic UEFI Oprom才能看到RAID卡)选择 AVAGO MegaRAID SAS 9460-8i（这里只是以9460卡举例，实际需要看服务器上卡具体型号） Configuration Utility 并按 Enter 进入 RAID 卡管理界面

RAID 卡管理界面参数说明

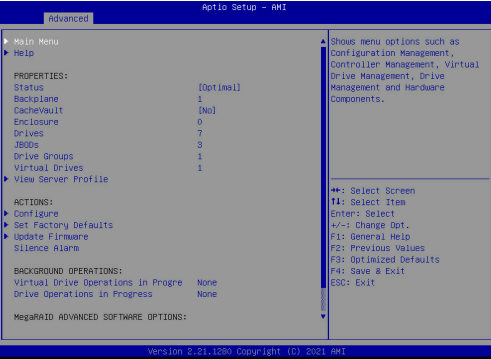

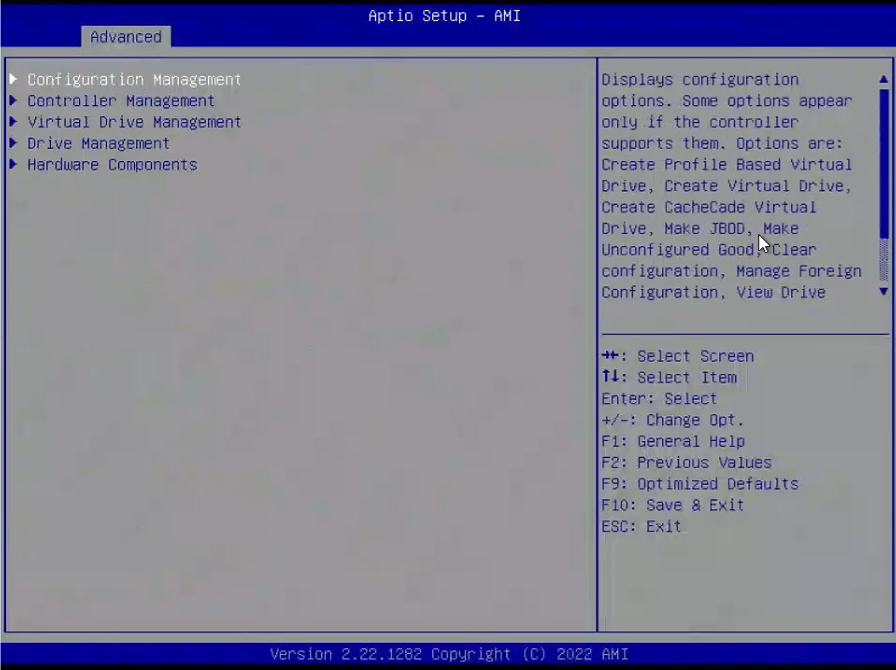

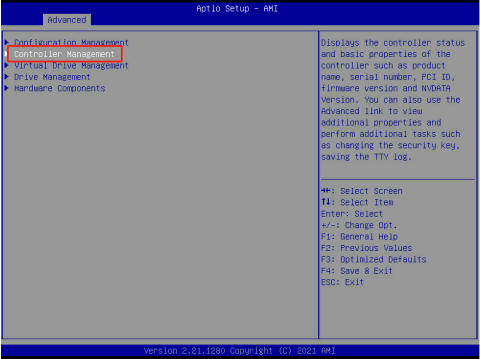

将光标移动到 Main Menu 上，然后键入“Enter“进入 RAID 卡控制器的主菜单

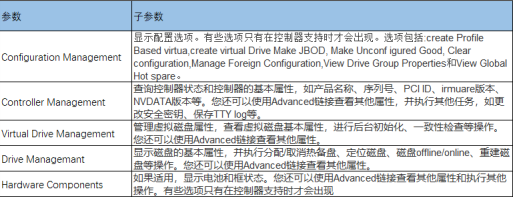

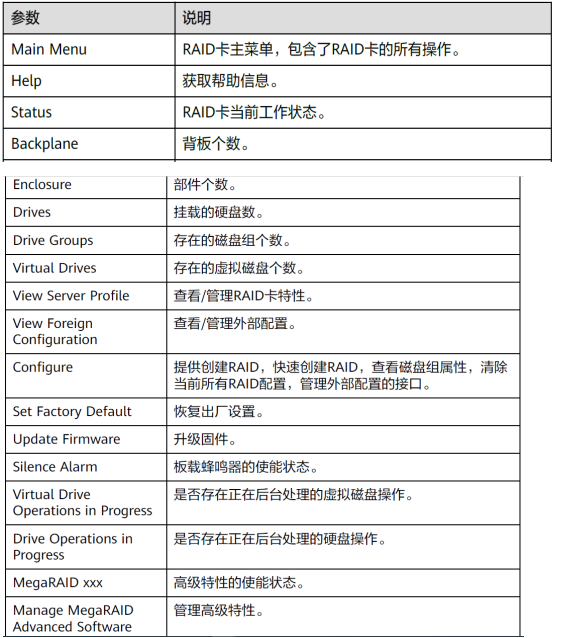

主菜单参数说明

1.2、创建 RAID 0

注意：加入到 RAID 组的硬盘数据将会被清除，创建 RAID 前请确认硬盘中无数据或数据不需要保留；支持的硬盘类型为 SAS/SATA HDD 和 SAS/SATA SSD，同一 RAID 组必须使用同类型的硬盘，但可以使用不同容量或不同厂商的硬盘

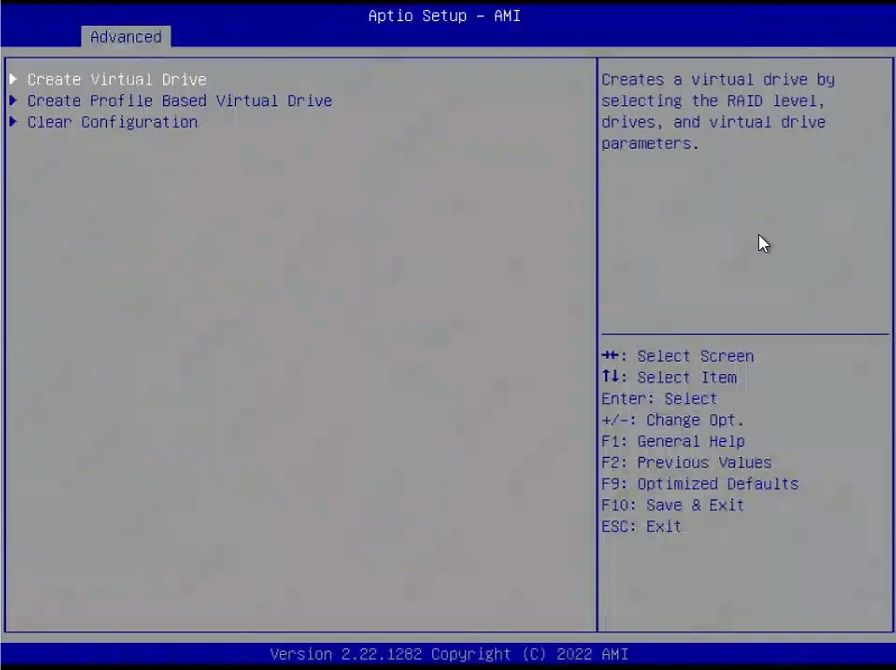

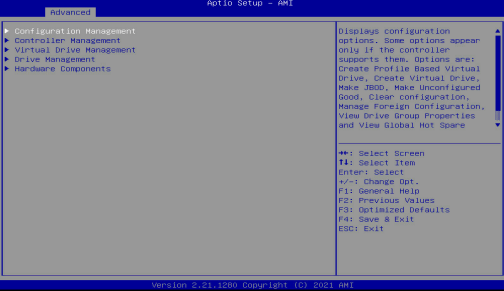

进入 Create Virtual Drive 界面,在主界面中选择 Main Menu->Configuration Management->Create Virtual Drive 并按“Enter”

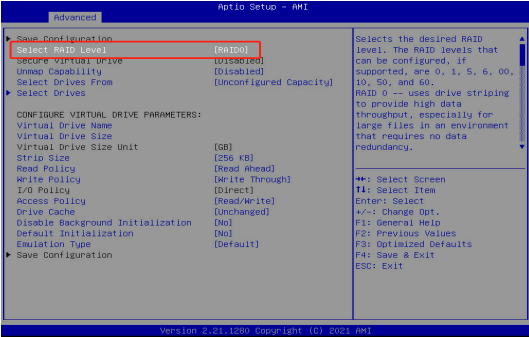

打开 RAID 配置界面，选择 RAID 级别,通过“↑”、“↓”选择“Select RAID Level” 并按“Enter”，在打开的列表中选择要配置的 RAID 级别“RAID 0”，并按“Enter”

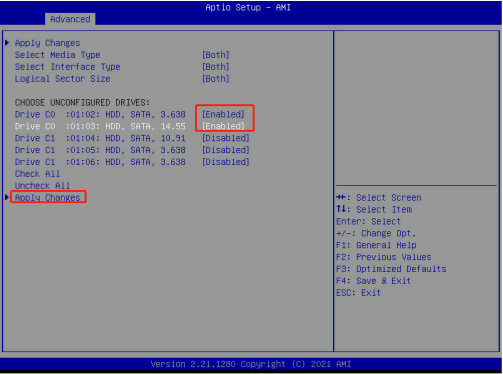

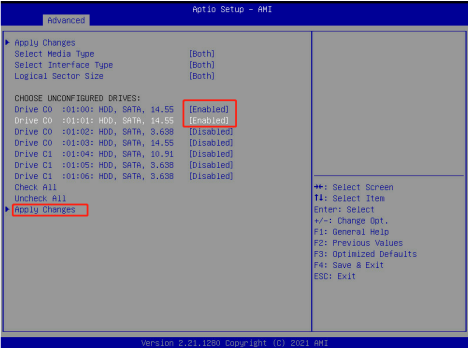

通过“↑”、“↓”选择“Select Drives ”并按“Enter”，选择要创建 RAID0 的成员盘（磁盘状态需要是UGOOD的）后，点击”Apply Changes->OK->Save Configuration”,进行 RAID 创建

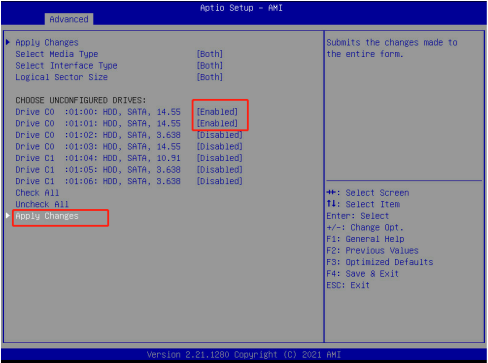

选择需要创建raid0组磁盘

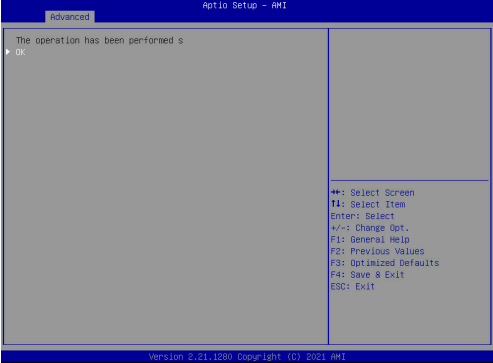

选择点击 OK

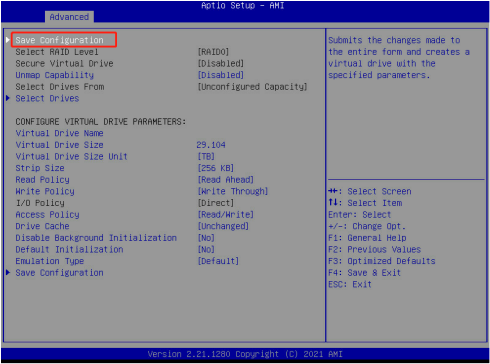

按 enter 键选择 Save Configuration

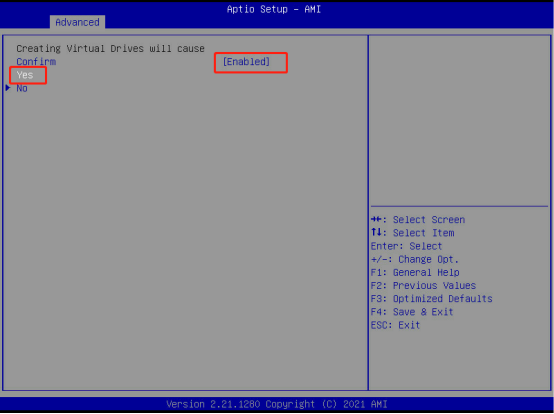

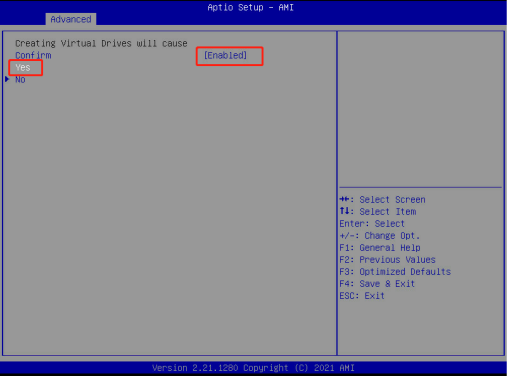

confirm 选择 Enabled 后点击 Yes

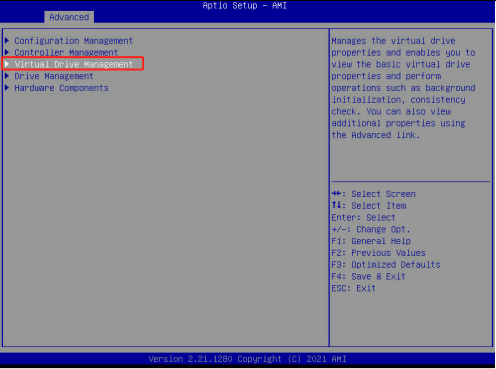

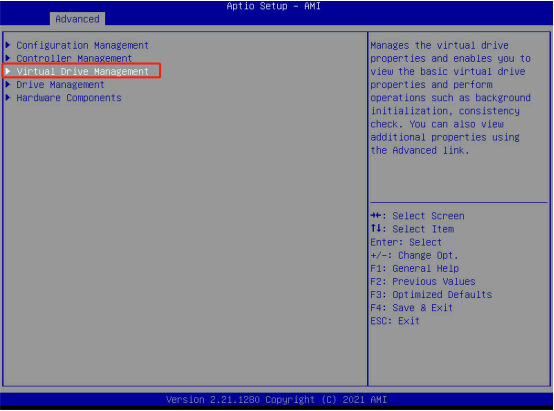

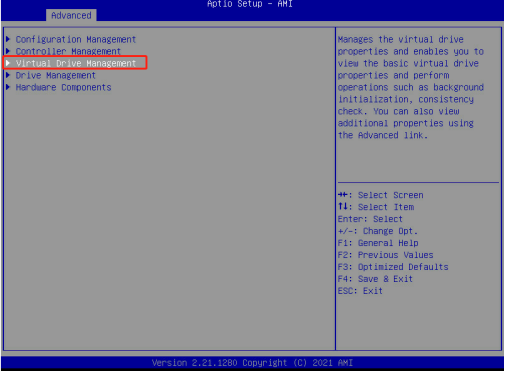

按“ESC”返回上级界面，选择“Virtual Drive Management”并按“Enter”

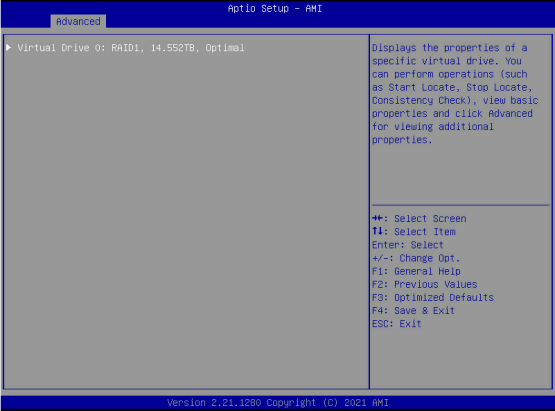

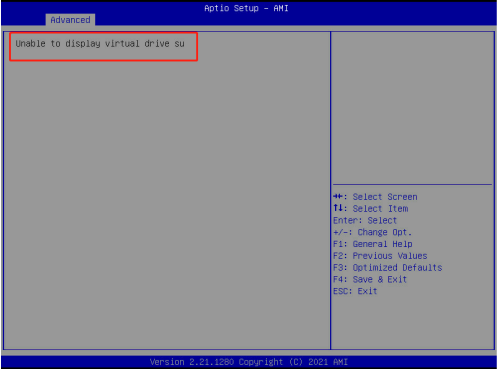

进入 Virtual Drive Management，该界面内可以查看到控制器下组建完成的RAID

1.3、创建 RAID 1

进入 Create Virtual Drive 界面,在主界面中选择 Main Menu->Configuration Management->Create Virtual Drive 并按“Enter”

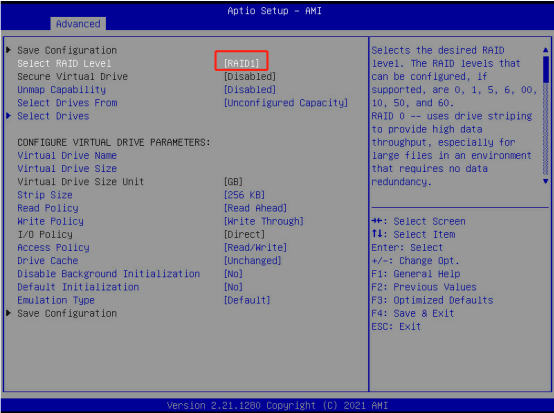

打开 RAID 配置界面，选择 RAID 级别,通过“↑”、“↓”选择“Select RAID Level” 并按“Enter”，在打开的列表中选择要配置的 RAID 级别“RAID 1”，并按“Enter”

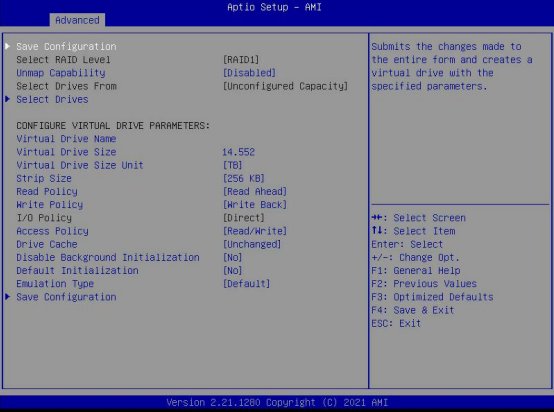

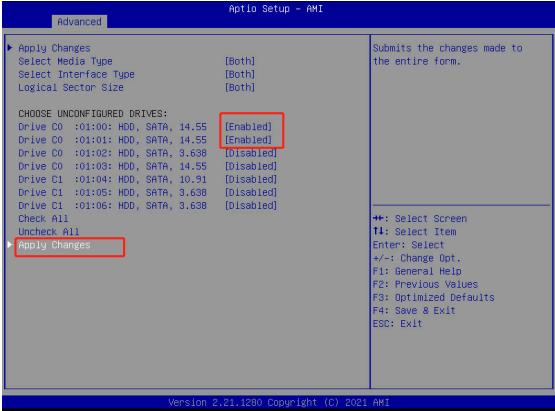

通过“↑”、“↓”选择“Select Drives ”并按“Enter”,选择要创建 RAID1 的成员盘后，点击”Apply Changes->OK->Save Configuration”,进行 RAID1 创建，选择两块盘创建 RAID1

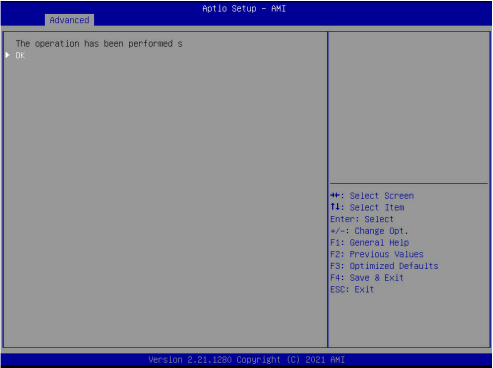

点击 OK

按 enter 键选择 Save Configuration

confirm 选择 Enabled 后点击 Yes

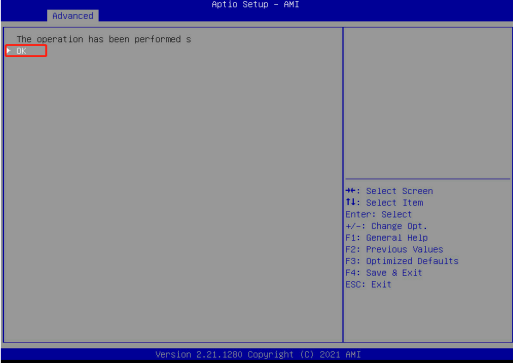

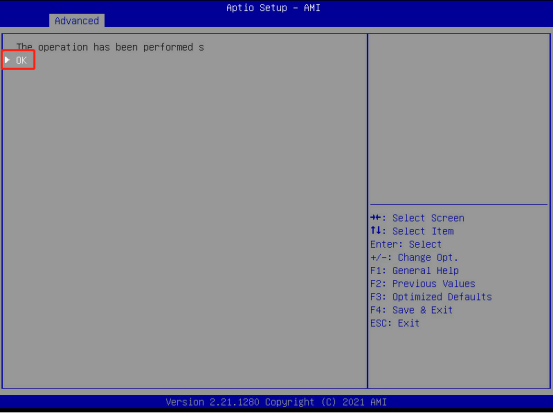

选择点击OK

按“ESC”返回上级界面，选择“Virtual Drive Management”并按“Enter”

进入 Virtual Drive Management，该界面内可以查看到控制器下组建完成的RAID

1.4、创建 RAID 5

注：组建 RAID5，硬盘数量要求为大于3

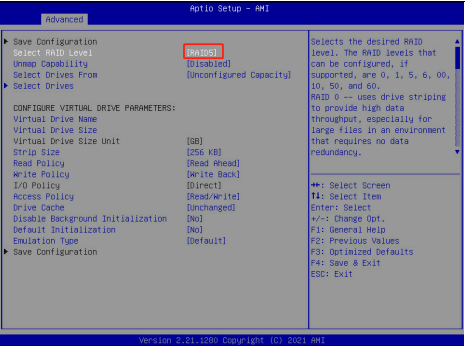

RAID5创建方法同 RAID0 和 RAID1，进入 RAID 组主菜单（Main Menu）后，选择 Configuration Management->Creat Virtual Drive->Select RAID Level->RAID5，进行 RAID5 组列的创建如下图，后面步骤与 RAID0/RAID1 相同，按照其步骤操作即可

1. 5、创建 RAID10

进入 Create Virtual Drive 界面,在主界面中选择 Main Menu->Configuration Management->Create Virtual Drive 并按“Enter”

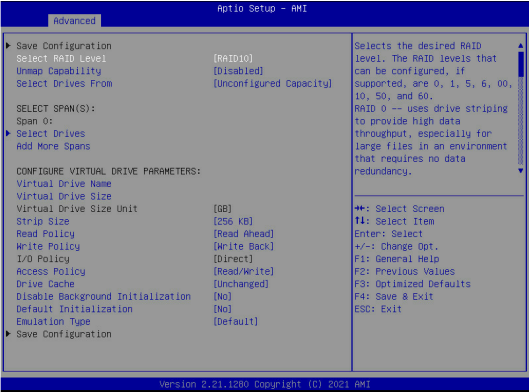

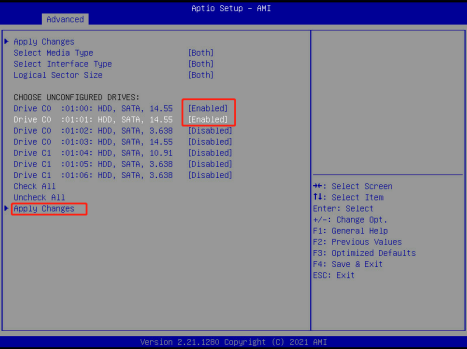

通过“↑”、“↓”选择“Select Drives ”并按“Enter”,选择要创建 RAID10的成员盘后，点击”Apply Changes->OK->Save Configuration”,进行 RAID10创建

通过“↑”、“↓”选择“Select Drives From”并按“Enter”，选择要创建 Span 0 的成员盘后，点击”Apply Changes->OK”，进行 Span 0 创建

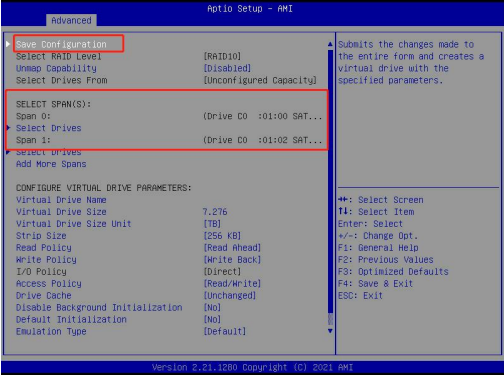

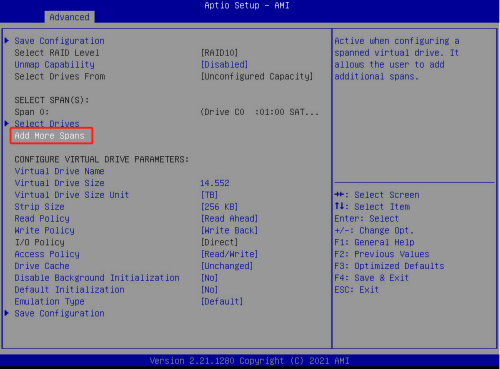

选择”Add More Spans”，按 Enter 键，选择 Span1->Select Drives，选择要创建 Span 1 的成员盘后，点击”Apply Changes”，进行 Span 1 创建

选择”Add More Spans”,按 Enter 键，选择要组建 Span1 的硬盘

设置 Confirm 为 enabled,点击 Yes

选择点击OK

选择“Save Configuration”，按 enter 键进行 RAID10 创建，按 enter 键选择 Save Configuration

confirm 选择 Enabled 后点击 Yes

按“ESC”返回上级界面，选择“Virtual Drive Management”并按“Enter”

进入 Virtual Drive Management，该界面内可以查看到控制器下组建完成的 RAID

1.6、创建 RAID 50

RAID50/60 创建方法同 RAID10，进入 RAID 组主菜单（Main Menu）后，选择 Configuration Management->Creat Virtual Drive->Select RAID Level->RAID50/60 （创建时选择相应的 RAID 类型），进行 RAID50/60 组列的创建步骤与 RAID10 相同，按照其步骤操作即可（注：组建 RAID10/50/60，至少 2 个 Span， RAID10 每个 Span 至少 2 个盘（即至少使用 4 个硬盘），RAID50/60 每个 Span 至少 3 个盘（即至少使用 6 个硬盘））

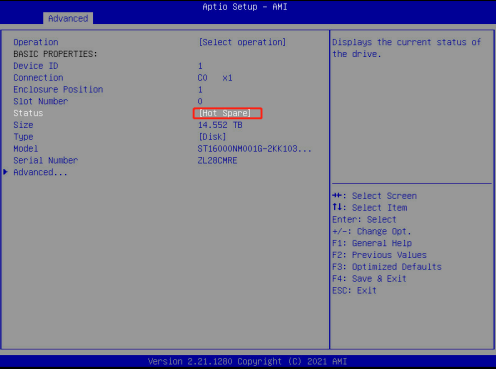

二、RAID卡热备盘配置

热备盘：对服务器的硬盘进行RAID分组后，可以配置热备盘来提高安全性，降低硬盘故障对系统业务的影响；

Global HSP：即全局热备盘为RAID卡上所有已配置的RAID所共有，1块RAID卡中可配置1个或多个全局热备盘，当任意RAID内的与热备盘同类型的硬盘故障时，全局热备盘均可自动替代；

Dedicated HSP：即局部热备盘为RAID卡上某个指定的RAID所专有，每个RAID都可以配置1个或多个局部热备盘，当指定RAID内的与热备盘同类型的硬盘故障时，局部热备盘可自动替换；

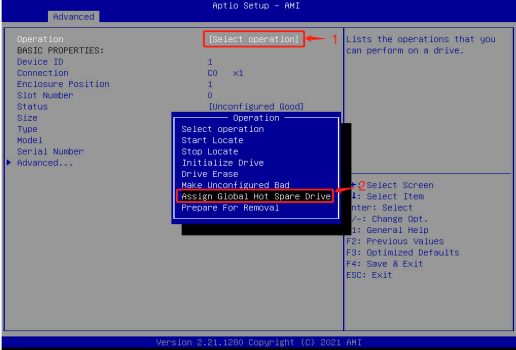

注：热备盘容量需大于等于成员盘容量（机械盘与固态盘不能互相作为热备盘；机械盘分为SAS和SATA两种接口的硬盘，其中当RAID组的成员盘为SAS盘时，支持 SATA盘作为局部热备盘，当成员盘为SATA盘时，不支持SAS盘作为局部热备盘；空闲硬盘可配置为热备盘，已加入RAID的硬盘不能配置为热备盘；热备盘必须和RAID组成员盘类型相同，且容量不小于RAID成员盘最大容量；除RAID 0外，其他类型的RAID均支持热备盘；全局热备盘和局部热备盘之间不能直接转换，需要先将硬盘恢复为空闲状态，再重新按需设置为全局热备盘或局部热备盘；用作热备盘的硬盘数据将会丢失

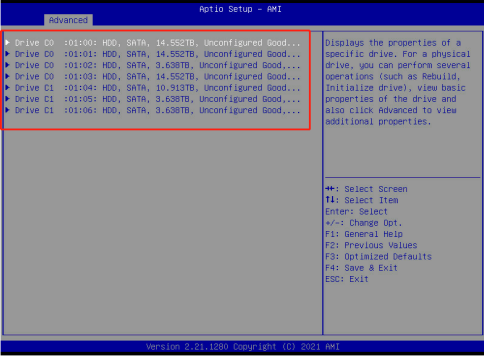

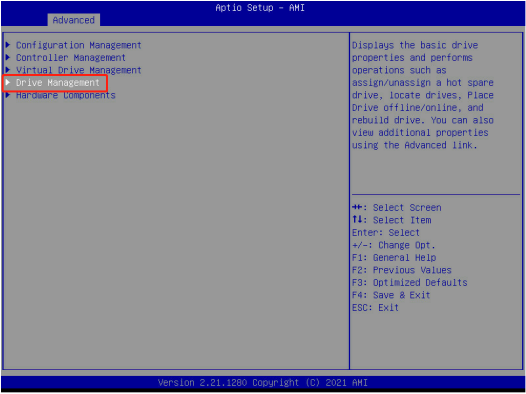

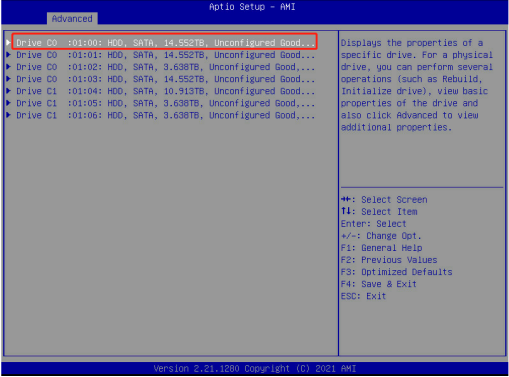

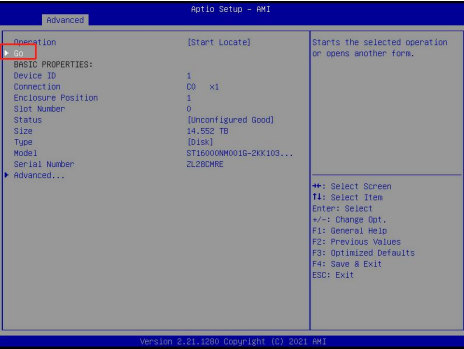

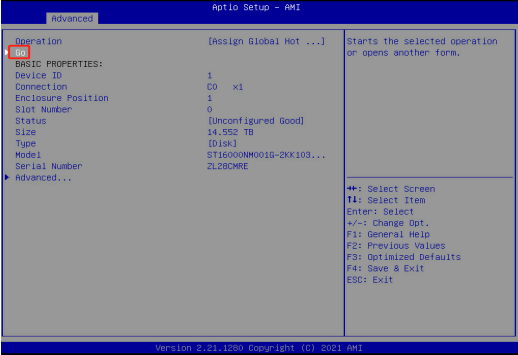

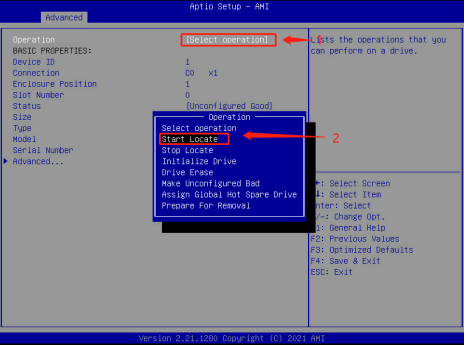

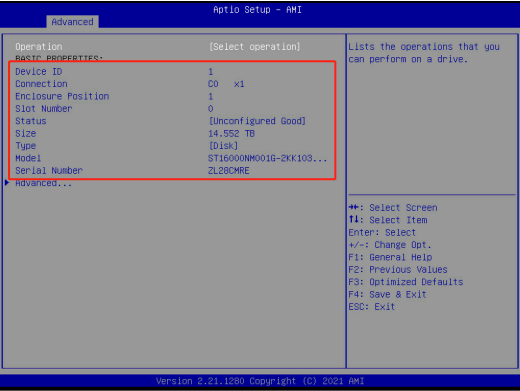

在主界面中选择“Main Menu”并按“Enter”，选择“Drive Management”，按 Enter 键
