通过服务器远程虚拟控制台登录服务器实时桌面或者接显示器在重启过程中，当出现如下图所示界面时，按“Delete”

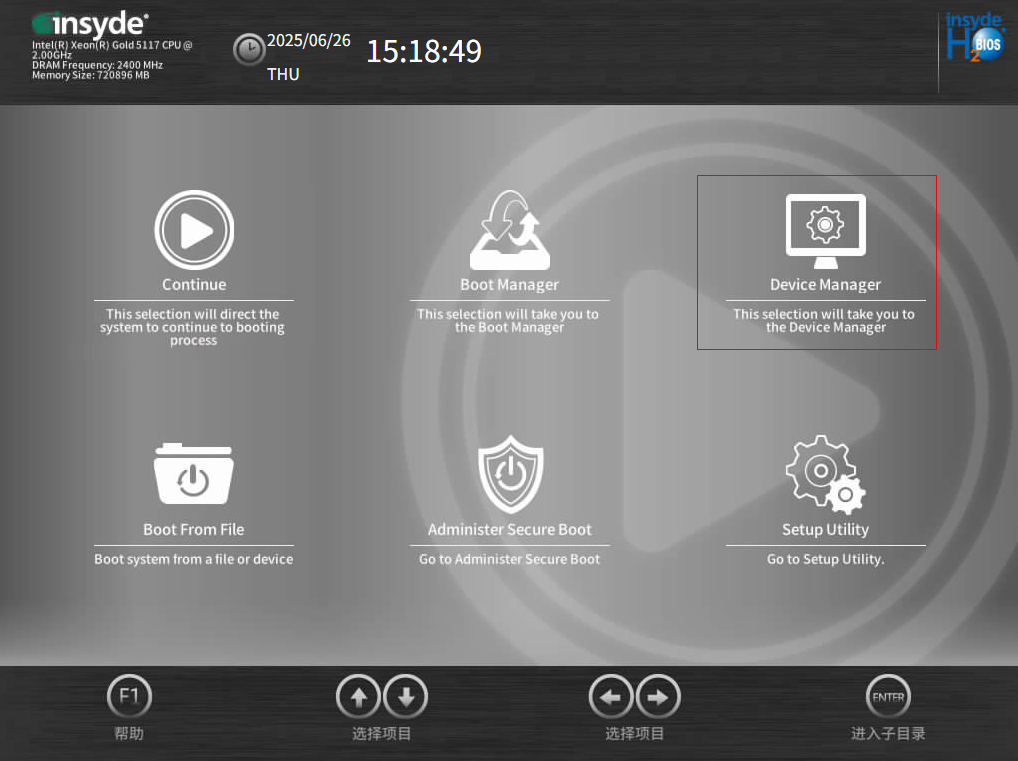

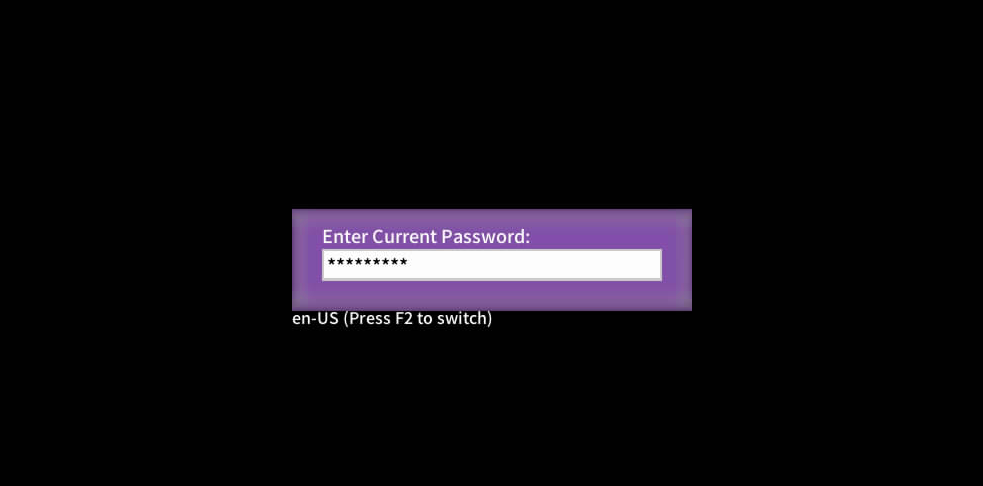

进入输入密码界面，密码默认为S#AN$6fo81r，输入密码并按“Enter”进入BIOS首页如图Setup Utility界面
选择“Device Manager”并按“Enter”进入如图 Device Manager界面，就能看到服务器上插Raid卡
选择要操作的raid卡（这里以Avago SAS3416iMR控制卡为例）按“Enter”就到了对应Raid卡管理界面

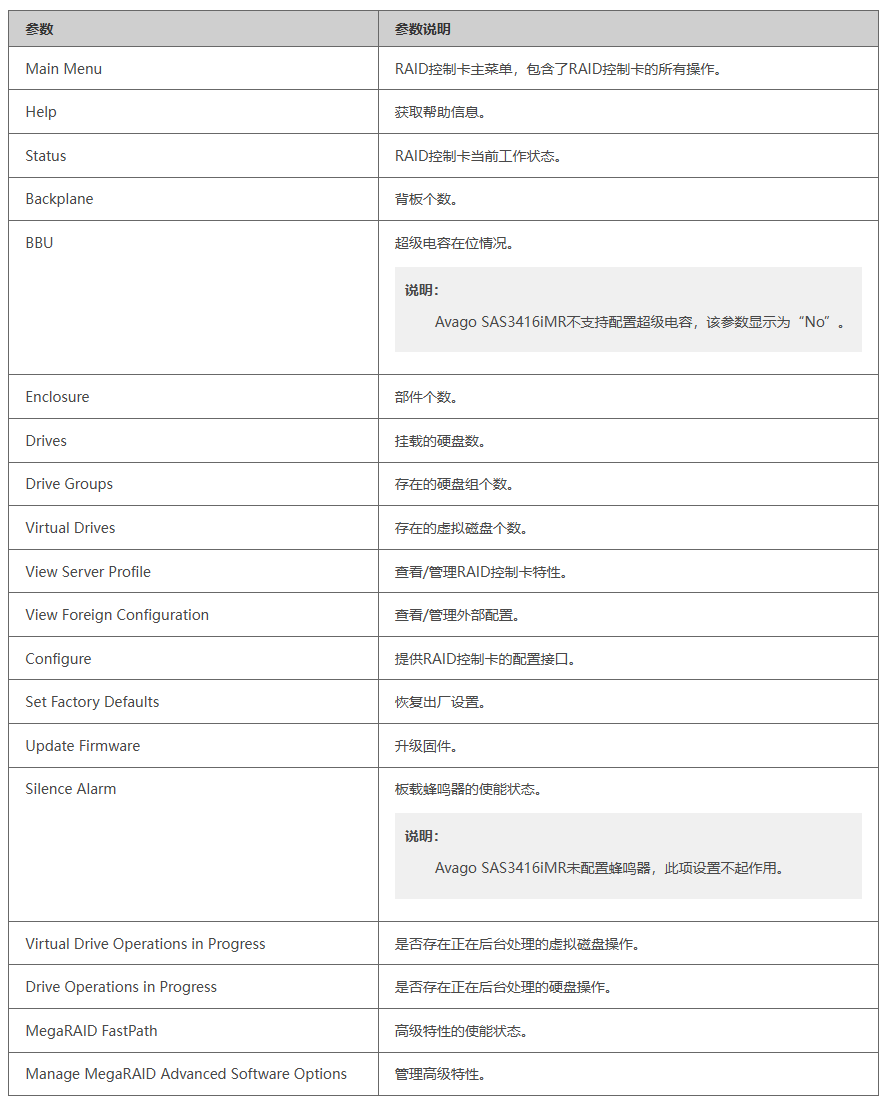

Raid卡操作界面参数说明
1、在Avago SAS3416iMR操作界面中选择“Main Menu”并按“Enter”进入“Configuration Management”并按“Enter”进入“Create Vi进入“Create Virtual Drive”界面
a.选择“Configuration Management”并按“Enter”
b.选择“Create Virtual Drive”并按“Enter”
|
参数 |
参数说明 |
|---|---|
|
Select RAID Level |
选择RAID级别 |
|
Protect Virtual Drive |
虚拟磁盘数据保护功能使能状态 说明：Avago SAS3416iMR当前不支持该功能
|
|
Select Drives From |
虚拟磁盘成员盘来源 成员盘来源分为：
|
|
Select Drives |
选择成员盘 |
|
Virtual Drive Name |
虚拟磁盘名称 |
|
Virtual Drive Size |
虚拟磁盘的容量，默认为当前状况下支持的最大容量。 说明：如果需要创建多个VD，需要按照实际需要设置容量创建第一个VD，在增加其他VD
|
|
Virtual Drive Size Unit |
容量单位 |
|
Strip Size |
虚拟磁盘条带大小，Avago SAS3416iMR当前仅支持64KB的条带规格 |
|
Read Policy |
虚拟磁盘的读策略 Avago SAS3416iMR当前不支持设置此参数 |
|
Write Policy |
虚拟磁盘的写策略 Avago SAS3416iMR当前不支持设置此参数 |
|
I/O Policy |
虚拟磁盘的I/O策略 Avago SAS3416iMR当前不支持设置此参数 |
|
Access Policy |
数据读取的策略，分以下三种：
|
|
Drive Cache |
物理硬盘Cache策略（仅对有Cache的硬盘有效）：
|
|
Disable Background Initialization |
使能或禁用后台初始化功能 |
|
Default Initialization |
默认的初始化方式，包括：
|
|
Emulation Type |
控制逻辑盘在OS中上报的扇区
|
|
Save Configuration |
保存当前配置 |
2、选择RAID级别
通过“↑”、“↓”选择“Select Drives From”并按“Enter”,打开的列表中选择成员盘来源，并按“Enter”
|
参数 |
参数说明 |
|---|---|
|
Select Media Type |
硬盘介质类型 |
|
Select Interface Type |
硬盘接口类型 |
|
Logical Sector Size |
分区大小 |
|
Check All |
选中所有硬盘 |
|
Uncheck All |
取消所有选中的硬盘 |
|
Apply Changes |
保存配置 |
e.“Apply Changes”按“Enter”保存配置单击“OK”完成成员盘配置
3、 保存配置
a.选择“Save Configuration”并按“Enter”显示操作确认界面选择“Confirm”并按“Enter”使此处的状态变为“Enabled”
b.选择“Yes”并按“Enter”提示The operation has been performed successfully，选择“OK”并按“Enter”完成配置
4、检查配置结果
a.按“ESC”返回上级界面选择“Virtual Drive Management”并按“Enter”，显示当前存在的RAID信息
b.退出配置界面连续按“ESC”返回BIOS的“Front Page”界面，选择“Continue”并按“Enter”继续启动服务器
参考Raid0步骤
1、在Avago SAS3416iMR操作界面中选择“Main Menu”并按“Enter”进入“Configuration Management”并按“Enter”进入“Create Vi进入“Create Virtual Drive”界面
b.选择“Create Virtual Drive”并按“Enter”
|
参数 |
参数说明 |
|---|---|
|
Select RAID Level |
选择RAID级别 |
|
Protect Virtual Drive |
虚拟磁盘数据保护功能使能状态 说明：Avago SAS3416iMR当前不支持该功能
|
|
Select Drives From |
虚拟磁盘成员盘来源 成员盘来源分为：
|
|
Select Drives |
选择成员盘 |
|
Virtual Drive Name |
虚拟磁盘名称 |
|
Virtual Drive Size |
虚拟磁盘的容量，默认为当前状况下支持的最大容量。 说明：如果需要创建多个VD，需要按照实际需要设置容量创建第一个VD，在增加其他VD
|
|
Virtual Drive Size Unit |
容量单位 |
|
Strip Size |
虚拟磁盘条带大小，Avago SAS3416iMR当前仅支持64KB的条带规格 |
|
Read Policy |
虚拟磁盘的读策略 Avago SAS3416iMR当前不支持设置此参数 |
|
Write Policy |
虚拟磁盘的写策略 Avago SAS3416iMR当前不支持设置此参数 |
|
I/O Policy |
虚拟磁盘的I/O策略 Avago SAS3416iMR当前不支持设置此参数 |
|
Access Policy |
数据读取的策略，分以下三种：
|
|
Drive Cache |
物理硬盘Cache策略（仅对有Cache的硬盘有效）：
|
|
Disable Background Initialization |
使能或禁用后台初始化功能 |
|
Default Initialization |
默认的初始化方式，包括：
|
|
Emulation Type |
控制逻辑盘在OS中上报的扇区
|
|
Save Configuration |
保存当前配置 |
5、选择RAID级别
a.通过“↑”、“↓”选择“Select RAID Level”并按“Enter”
b.在打开的列表中选择要配置的RAID级别“RAID 10”，并按“Enter”
6、创建第1个Span
a.通过“↑”、“↓”选择“Select Drives From”并按“Enter”
b.在打开的列表中选择成员盘来源，并按“Enter”打开添加成员盘的界面，如下图为Span1添加成员盘
|
参数 |
参数说明 |
|---|---|
|
Select Media Type |
硬盘介质类型。 |
|
Select Interface Type |
硬盘接口类型。 |
|
Logical Sector Size |
分区大小。 |
|
Check All |
选中所有硬盘。 |
|
Uncheck All |
取消所有选中的硬盘。 |
|
Apply Changes |
保存配置。 |
d.在下方的硬盘列表中选择要加入的成员盘并按“Enter”
e.选择“Apply Changes”按“Enter”保存配置
f.单击“OK”完成成员盘配置
7、创建第2个Span
b.选择“Add More Spans”并按“Enter”
c.选择“Select Drives”并按“Enter”
d.在打开的列表中选择第2个Span的成员盘
e.选择完成后，将光标移至“Apply Changes”按“Enter”保存配置
f.单击“OK”完成成员盘配置
8、根据业务需要重复6，使用其他空闲硬盘创建多个Span（RAID10至少需要创建2个Span，最多可以创建8个Span）
9、配置虚拟磁盘属性
a.选择“Save Configuration”并按“Enter”，选择“Confirm”并按“Enter”使此处的状态变为“Enabled”
b.选择“Yes”并按“Enter”提示The operation has been performed successfully选择“OK”并按“Enter”完成配置
10、检查配置结果
按“ESC”返回上级界面选择“Virtual Drive Management”并按“Enter”显示当前存在的RAID信息看是否和需要配置一致
11、退出配置界面
连续按“ESC”返回BIOS的“Front Page”界面选择“Continue”并按“Enter”继续启动服务器
1.参考Raid10步骤
