1.单机部署概述

AIPaaS平台单机版本部署主要有三个流程，主要为如下：

• 导入云主机：使用vma包导入云主机，云主机中运行着aipaas环境。
• 执行相应的部署脚本：在后台手动执行对应的部署脚本，部署环境。
• 网络设置：部署出来的云主机是在VPC网络中，如果需要外部访问，需要配置网络，让云主机对应的端口映射出来。



2.导入云主机

深信服AI应用平台部署，首先需要导入对应的vma包创建对应的云主机，导入的方式分两种：

• 从SCP页面导入，创建对应的云主机。
• 从HCI超融合页面导入，创建对应的云主机。

2.1 SCP导入云主机

操作步骤

（1）打开浏览器，用SCP的管理员或SCP租户登录SCP控制台。管理员场景登录地址：https://SCP的访问地址:4430。例如https://192.168.200.100:4430。租户场景登录地址：https://SCP的访问地址，例如https://192.168.200.100

（2）在SCP的导航栏左上角点击，选择计算模块，选择“云主机”，进入云主机页面。

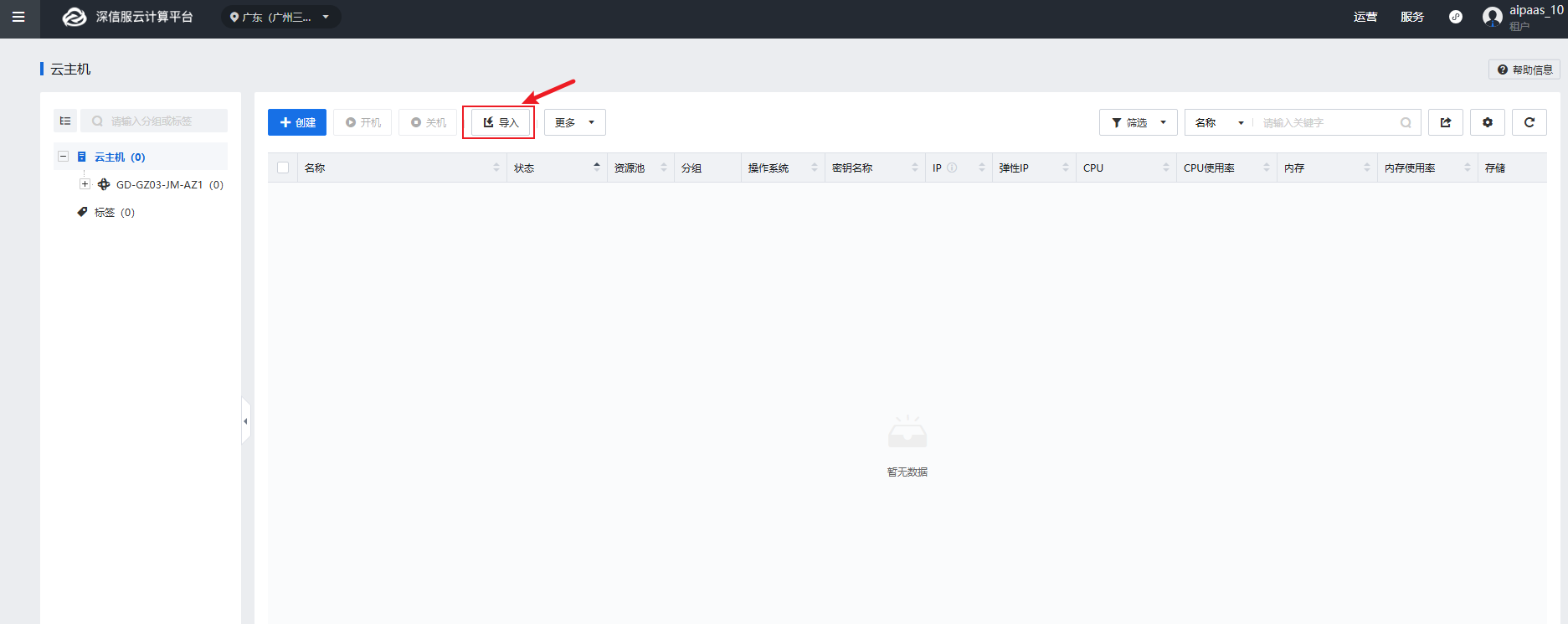

（3）然后点击“导入”，进入云主机导入页面。

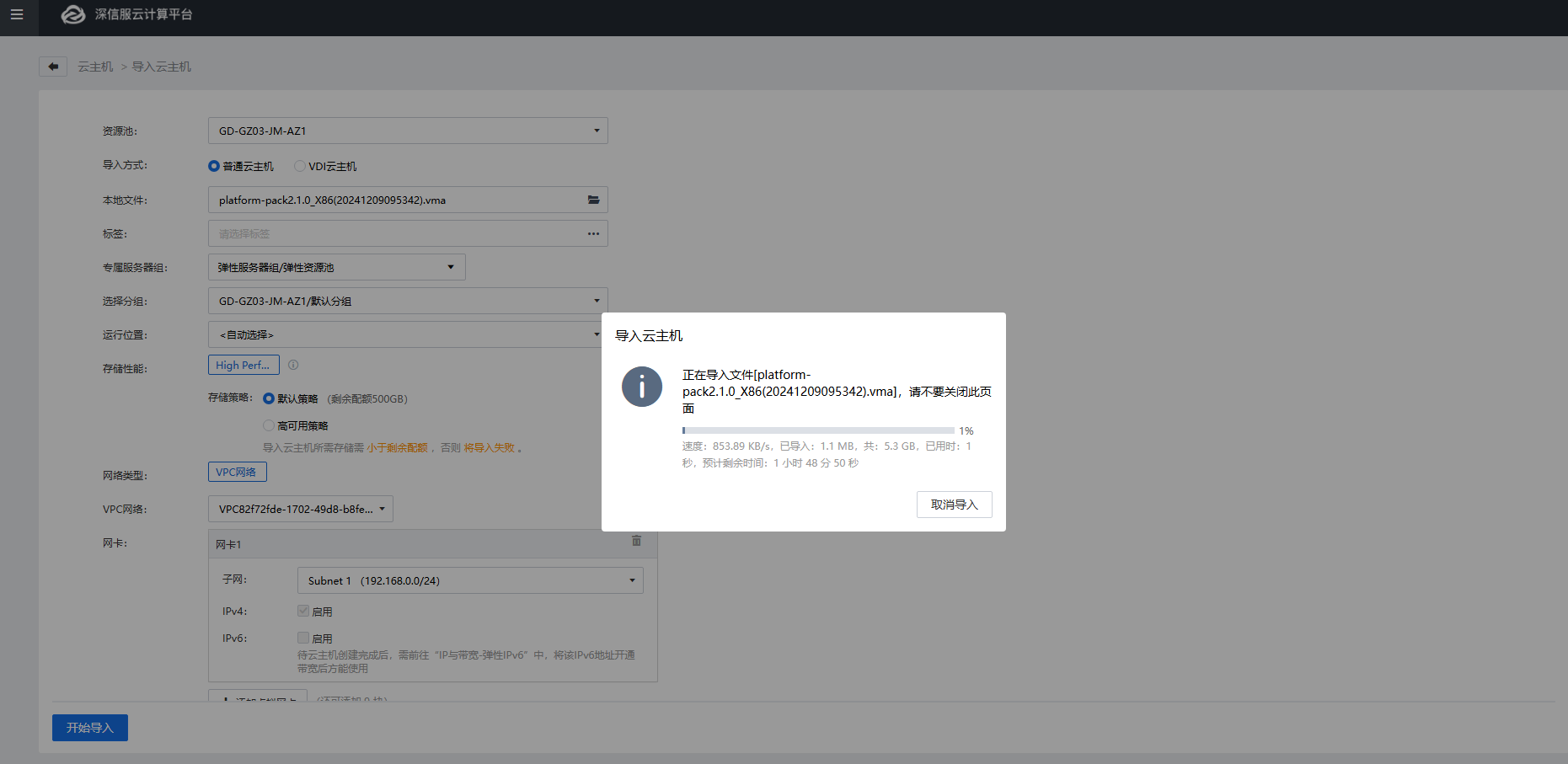

（4）在云主机导入页面，选择对应的vma包，然后点击“开始导入”，就开始导入云主机。

（5）等待云主机导入，注意不要关闭导入的页面

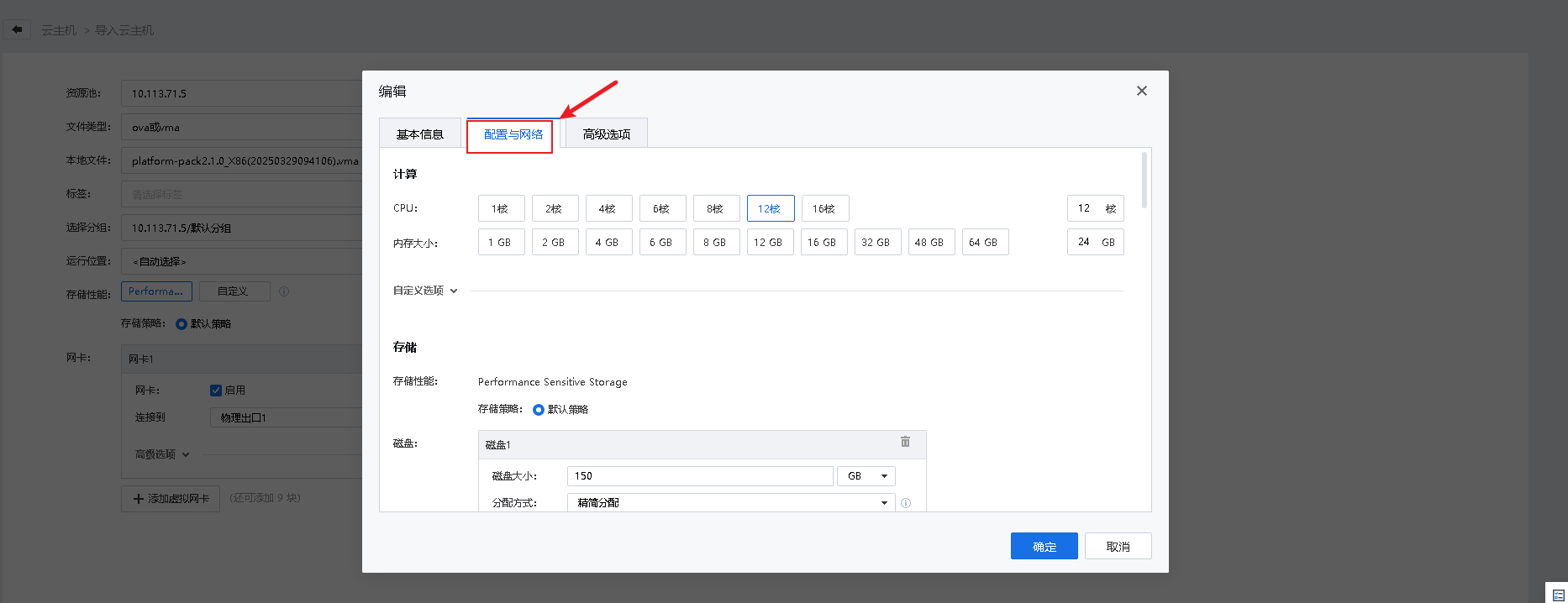

（6）导入完成之后，点击“编辑云主机”，跳转到云主机编辑页面，然后选择中间的“配置与网络”

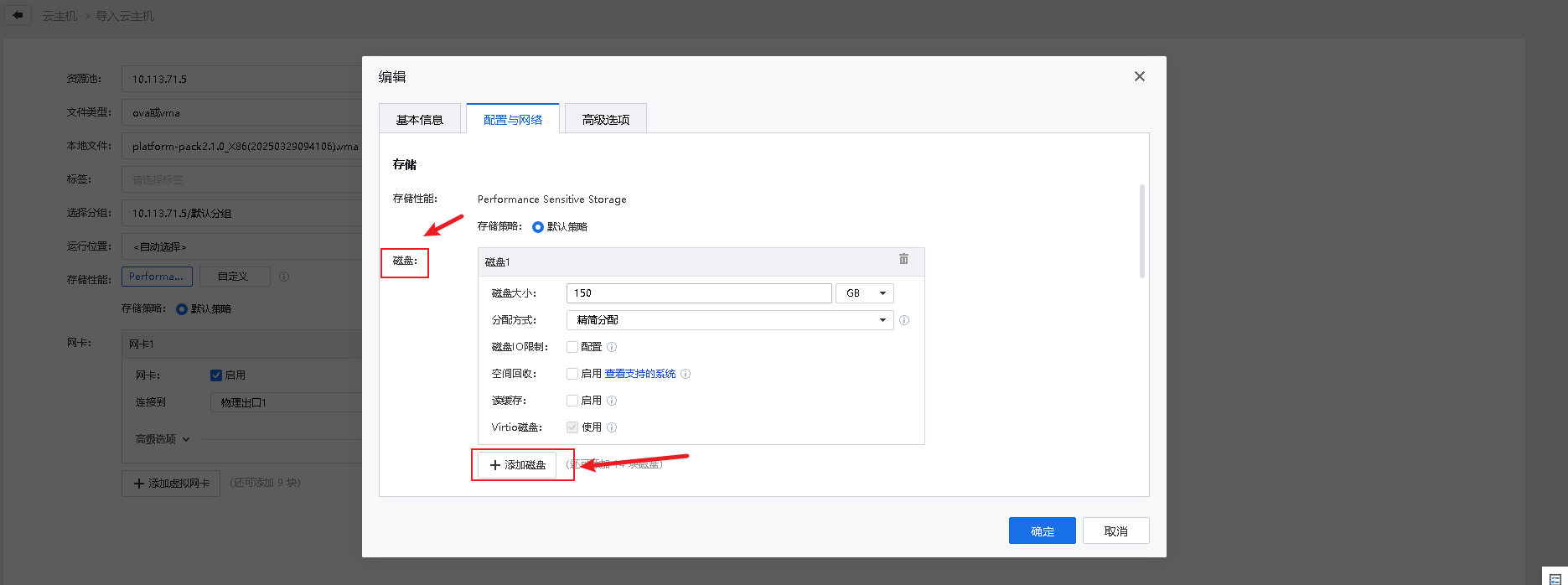

（7）在页面中的“磁盘”配置项中，点击“添加磁盘”，需要添加三块磁盘，磁盘大小分别为50GB、100GB、300GB。配置好之后，点击右下角的“确定”。

（8）等待云主机编辑完成，将云主机开机。

2.2 HCI导入云主机

操作步骤

（1）打开浏览器，用HCI的管理员或HCI其它用户登录HCI控制台。HCI登录地址：https://HCI的访问地址。例如https://192.168.200.100

（2）进入HCI页面，点击上方导航栏中的“虚拟机”，进入虚拟机管理页面。

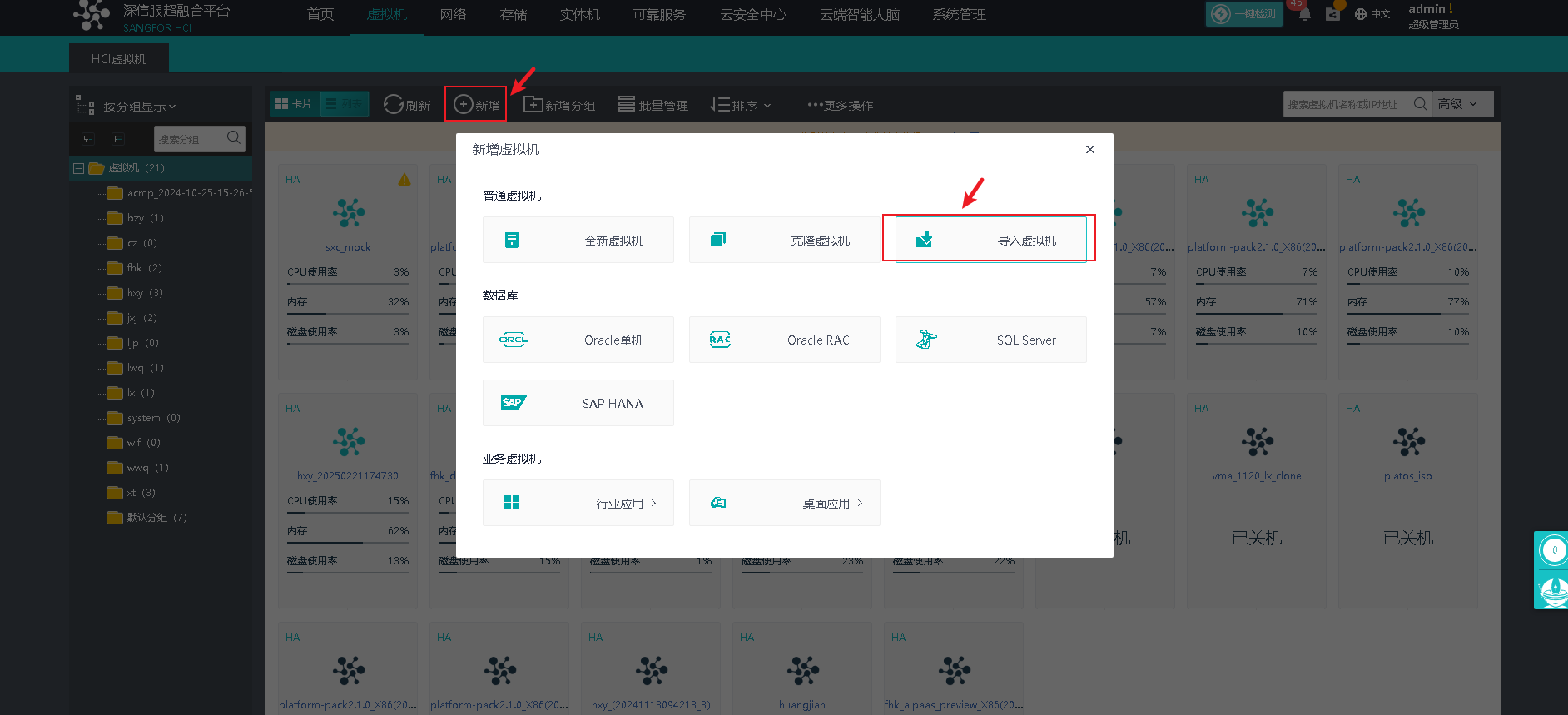

（3）点击“新增”，然后选择“导入虚拟机”，进入导入虚拟机页面。

（4）在导入虚拟机页面，选择对应的aipaas虚拟机文件，然后点击“开始导入”，进入虚拟机导入中的页面。

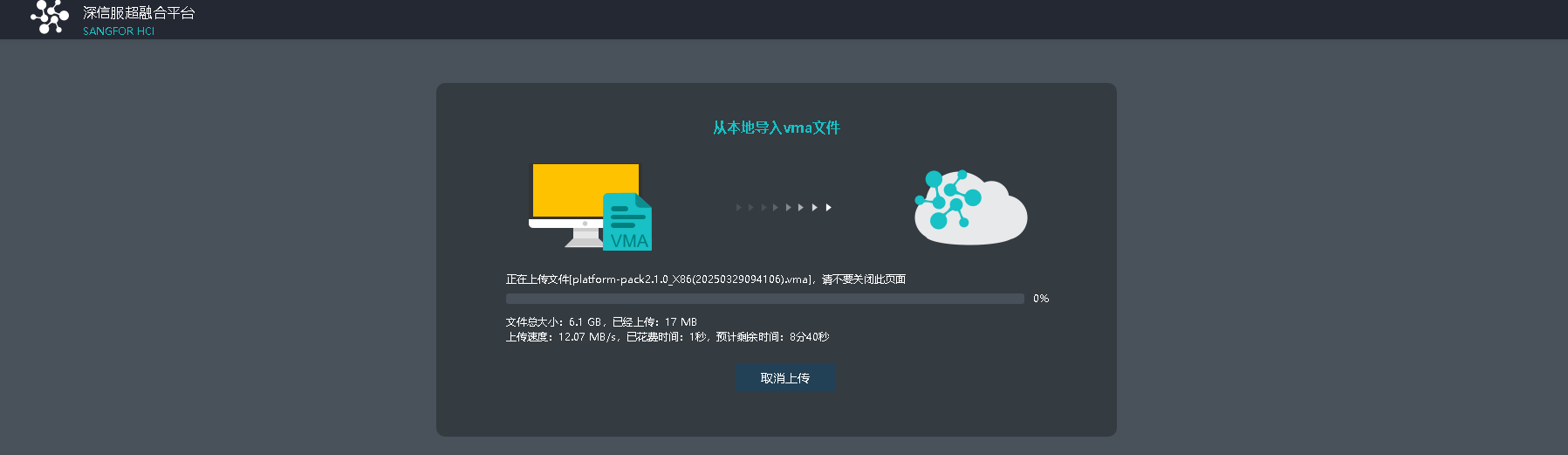

（5）等待虚拟机文件上传完成，并创建对应的虚拟机，注意此过程中不要关闭对应的页面

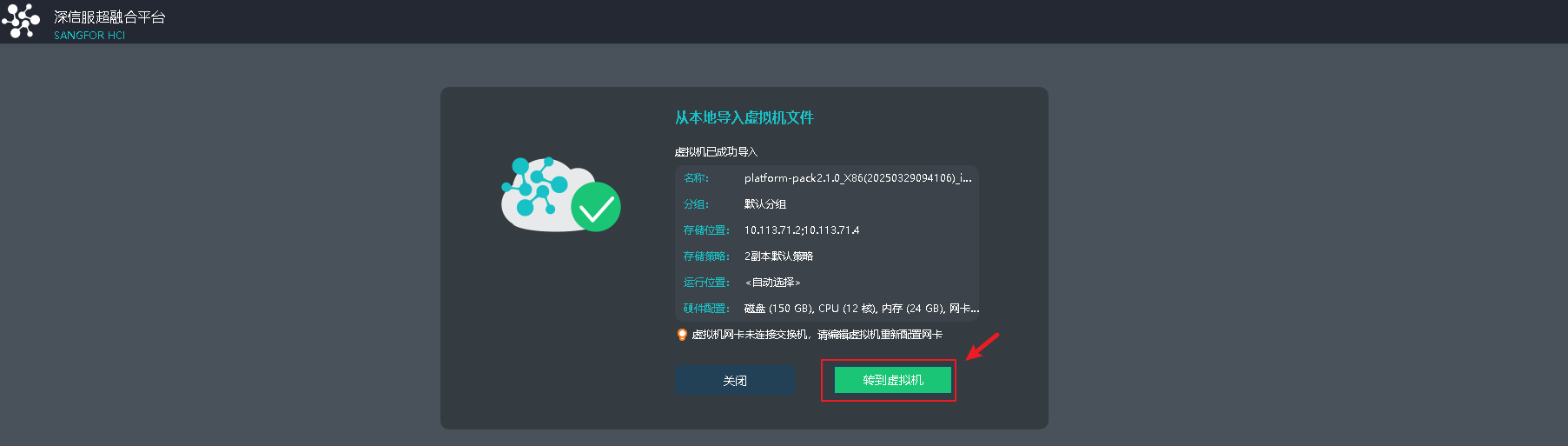

（6）创建成功之后，点击对应的“转到虚拟机”，进入虚拟机详情页面。

（7）在虚拟机详情页面，点击上方的“编辑”，编辑虚拟机的配置信息。

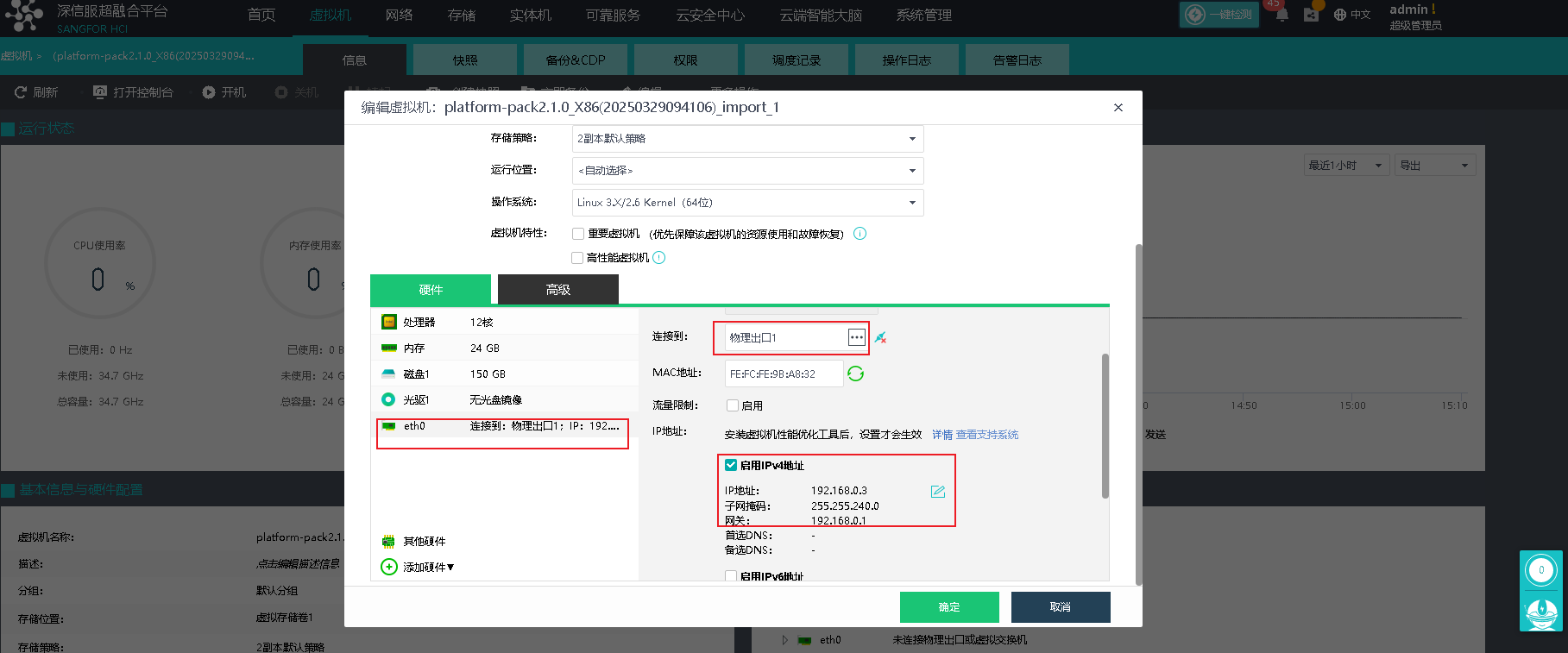

（8）在虚拟编辑页面，选中左边的网卡eth0，选择网卡需要连接到的出口，然后给虚拟机配置对应的IP，IP需要和 hci 同网段，网关和子网掩码可在 hci 后台通过 ip route 查看。

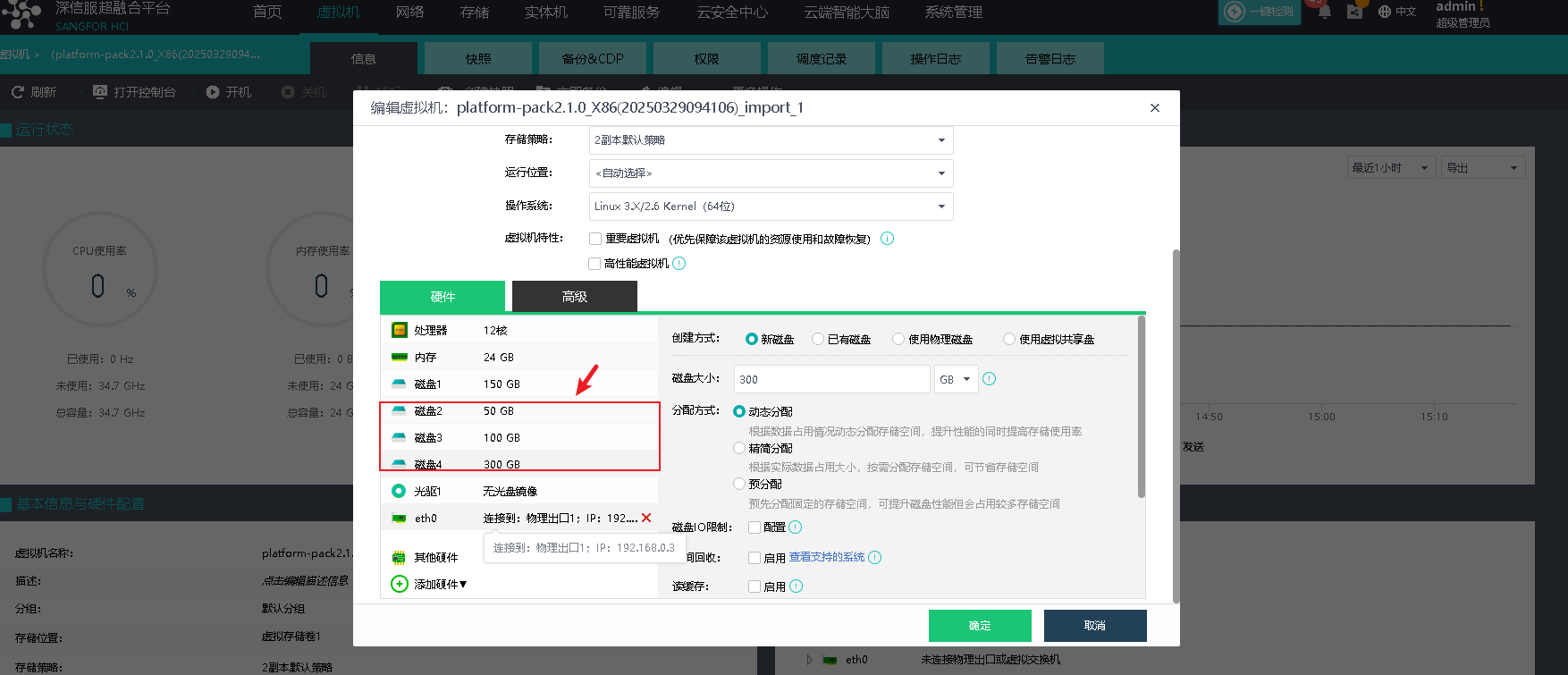

（9）在虚拟编辑页面，点击“添加硬件”，然后点击“磁盘”，给虚拟机添加磁盘，需要加上三块磁盘，大小分别为50GB、100GB、300GB。



（10）等待虚拟机编辑完成，点击右上角的“开机”，启动虚拟机。



3.执行部署脚本

背景信息

vma导入成功之后，需要进入主机后台，执行对应的部署脚本，部署aipaas和aipaas相关的组件

前提条件

云主机或虚拟机导入成功，并开机成功

操作步骤

（1）进入主机的后台，进入后台的方法有如下三种，可根据自身情况选择。

方法一、SCP页面进入主机控制台

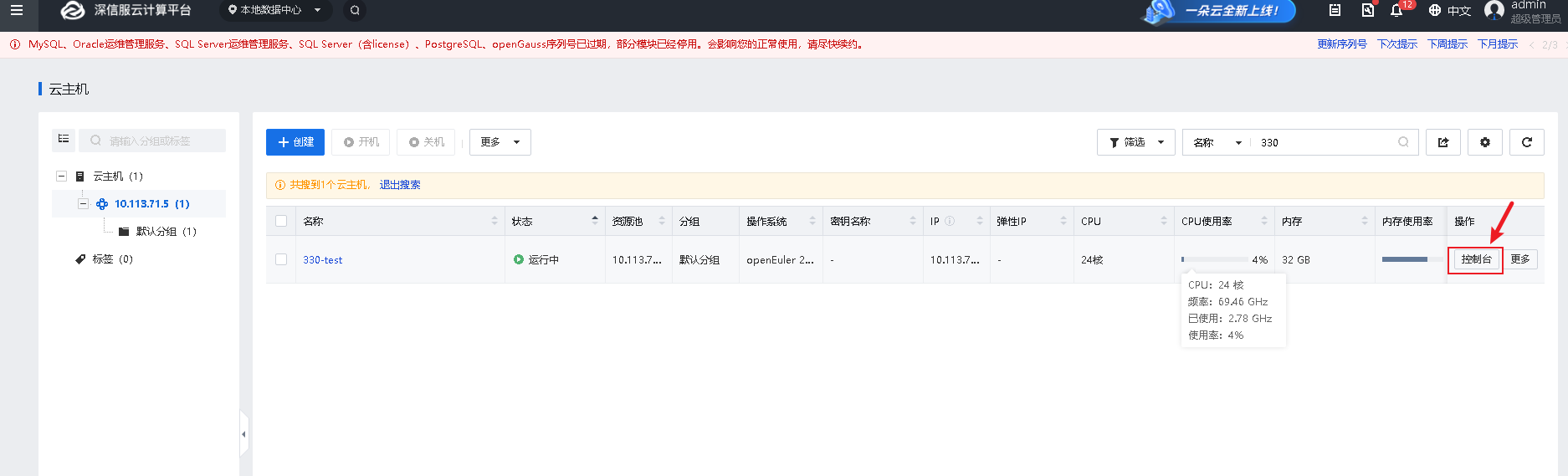

在SCP云主机页面，找到前面一步创建的云主机，点击右边的“控制台”，即可进入控制台，输入对应的用户名和密码。

方法二、HCI页面进入控制台

在HCI虚拟机页面，找到前面一步创建的虚拟机，点击虚拟机中的“控制台”，进入虚拟机控制台，输入对应的用户名和密码。

方法三、使用SSH连接工具

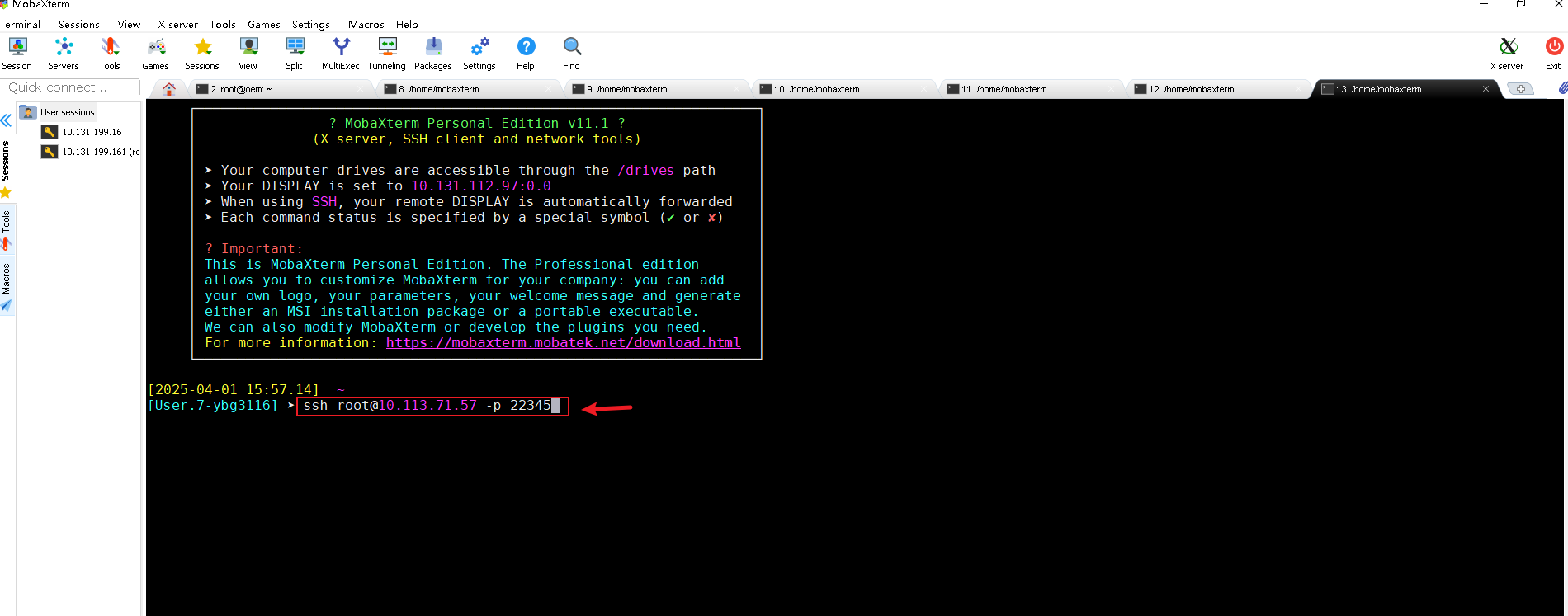

使用SSH连接工具（MobaXterm），连接对应的主机，如下图，输入“ssh root@$ip -p 22345”，输入对应的密码，即可进入主机的后台

（2）执行部署脚本

在主机后台，执行如下命令，等待部署脚本执行完成退出。

nohup /sf/deployment/init_k8s_cluster.sh --mode install > /sf/log/today/init_k8s_cluster_nohup.log &

使用如下命令查看部署日志：

tail -f    /sf/log/today/init_k8s_cluster_nohup.log

日志如下为部署完成



（3）验证部署是否成功

在主机后台，执行如下命令，可以看一个节点是Ready的。

kubectl  get  node

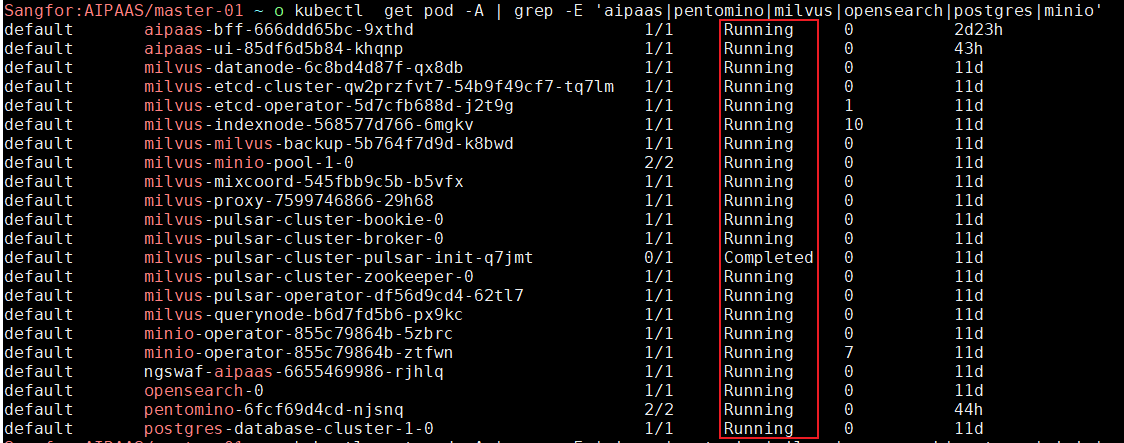

执行如下命令，查看pod的状态，除了milvus-pulsar-cluster-pulsar-init-xxx之外，其它都是running状态

kubectl  get pod -A | grep -E 'aipaas|pentomino|milvus|opensearch|postgres|minio'





4.网络设置

背景信息

如果的云主机部署在VPC网络下，需要放通对应的端口才能通过外面去访问AIPaaS平台，如果对应的主机不部署在VPC网络下，可以忽略该步骤，该设置主要分为路由器的访问控制和网络出口的端口映射两步。

前提条件

执行对应的部署脚本，脚本执行成功，部署成功。

操作步骤

（1）路由器访问控制设置

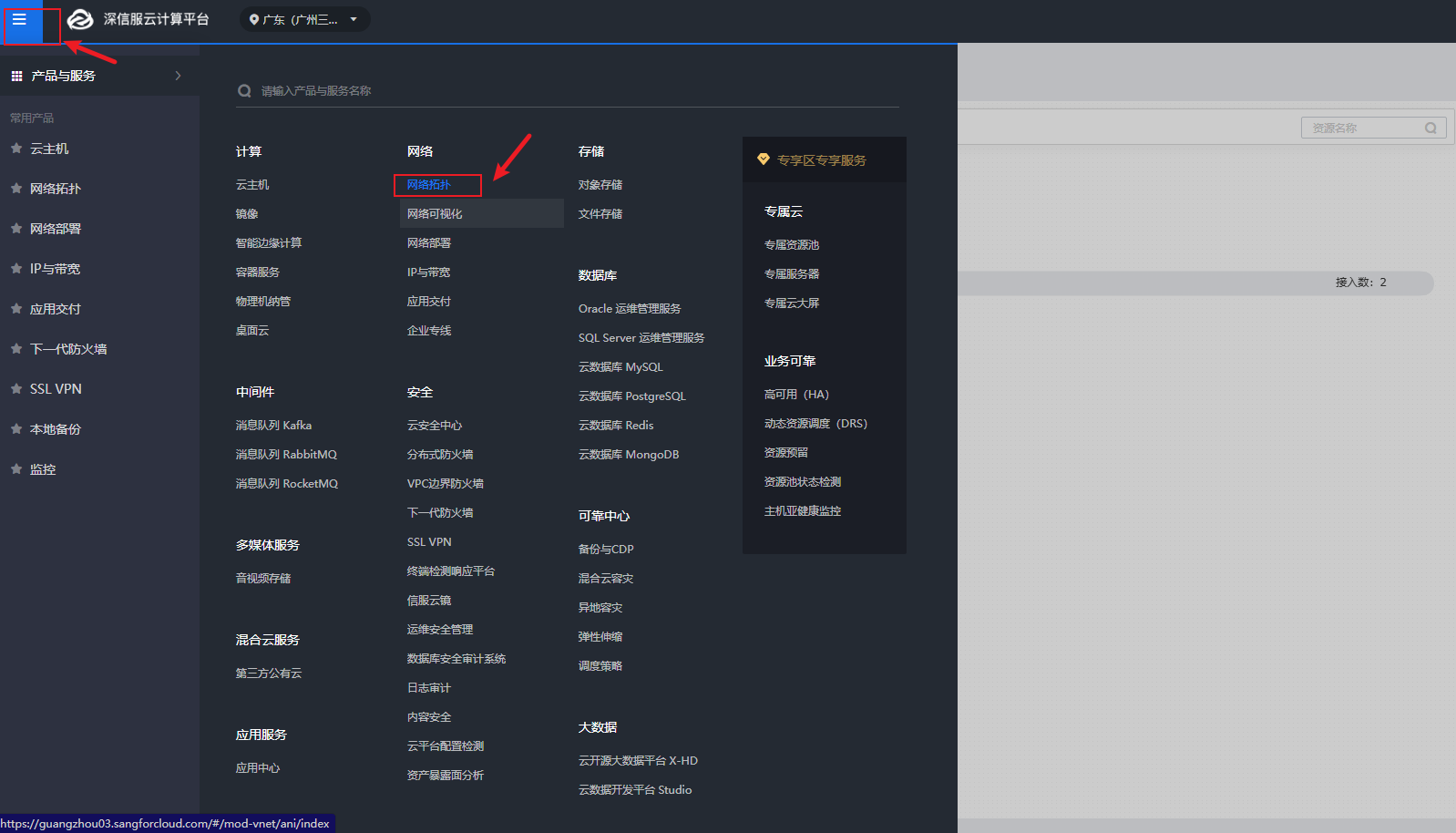

• 在SCP的导航栏上半区点击，选择网络模块，选择“网络拓扑”，进入网络拓扑页面。

• 选择云主机连接对应的路由器，点击右下角的“配置”，进入路由配置页面。

• 选择“访问控制”，点击“创建”，进入访问控制创建页面。

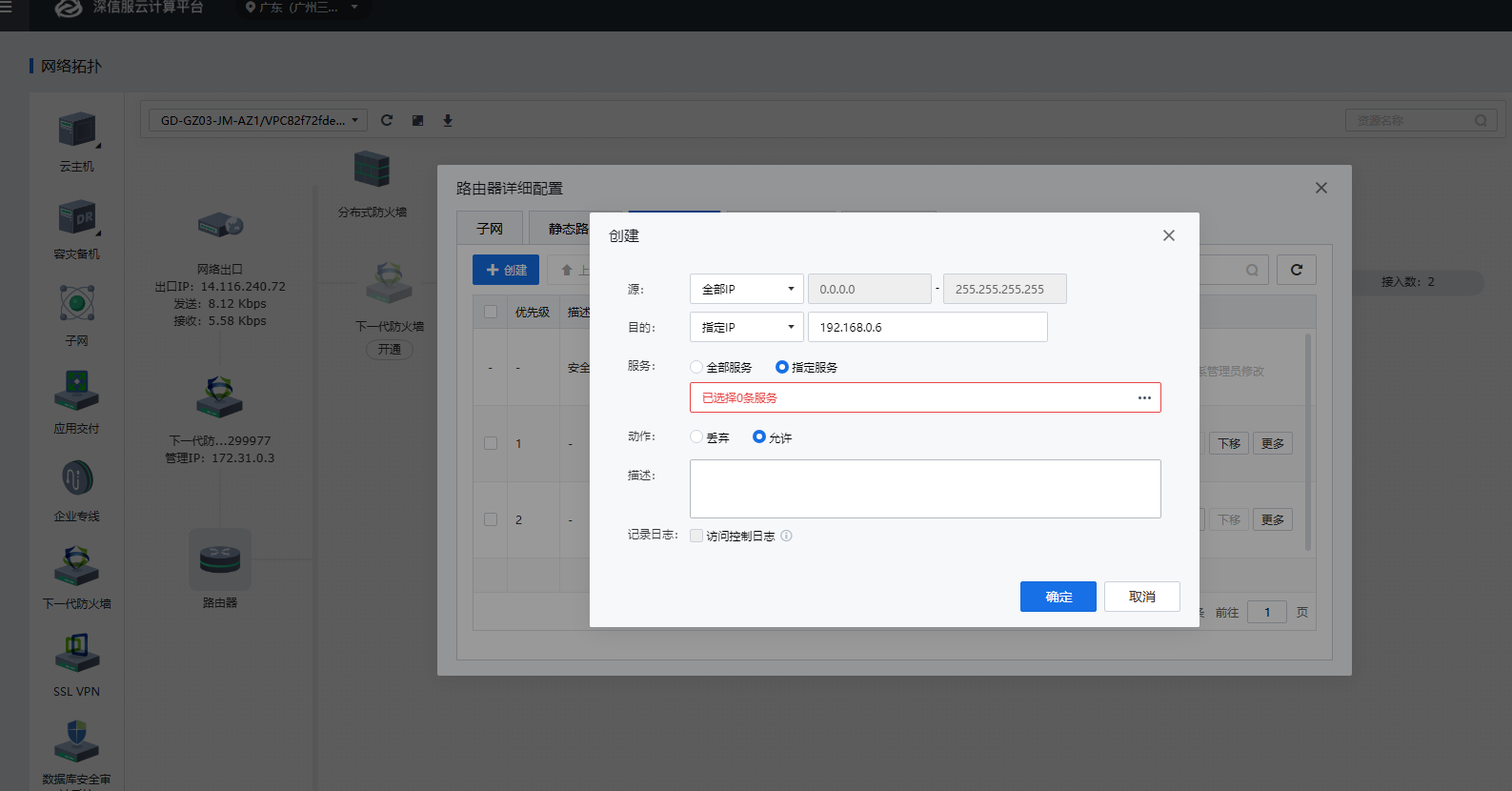

• 进入访问控制创建页面，目的，选择“指定IP”，并输入云主机的内网IP；服务选择“指定服务”，进入选择服务页面。

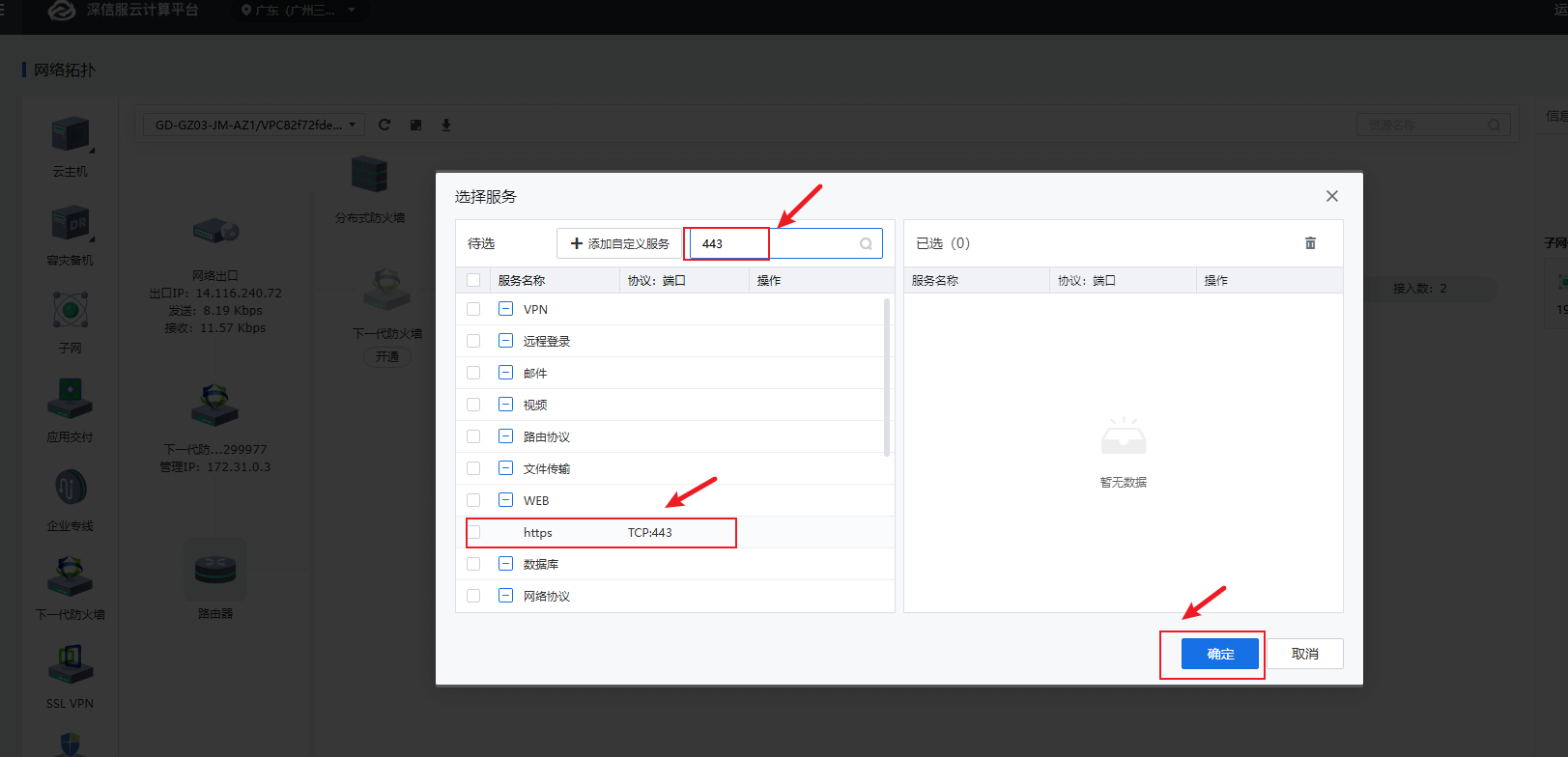

• 进入服务选择页面，输入“443”端口，选中改端口服务，并点击“确定”。

（2）网络出口端口映射设置

• 选中网络出口，点击右下角的“配置”进入网络出口配置页面

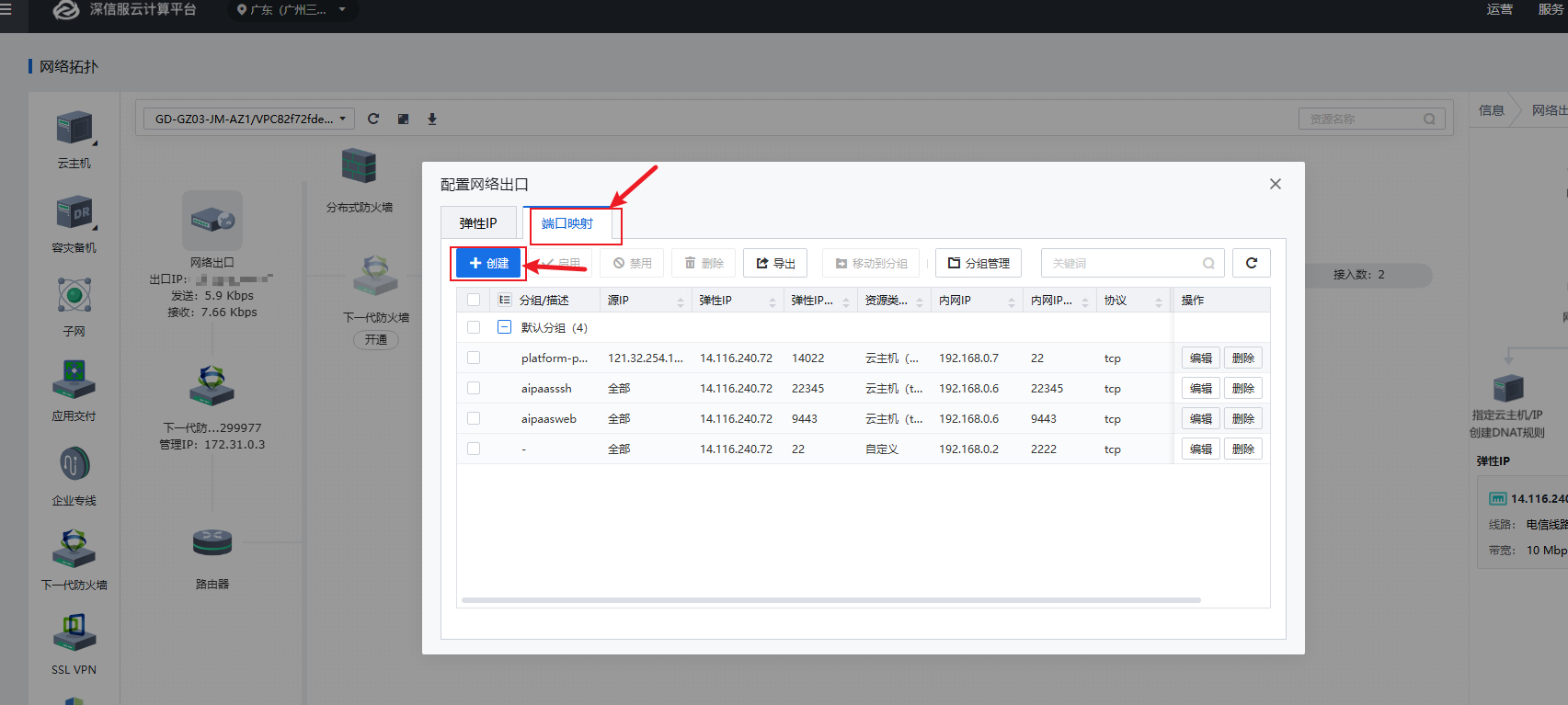

• 进入端口映射配置页面，选中“端口映射”，点击“创建”，进入创建端口映射页面。

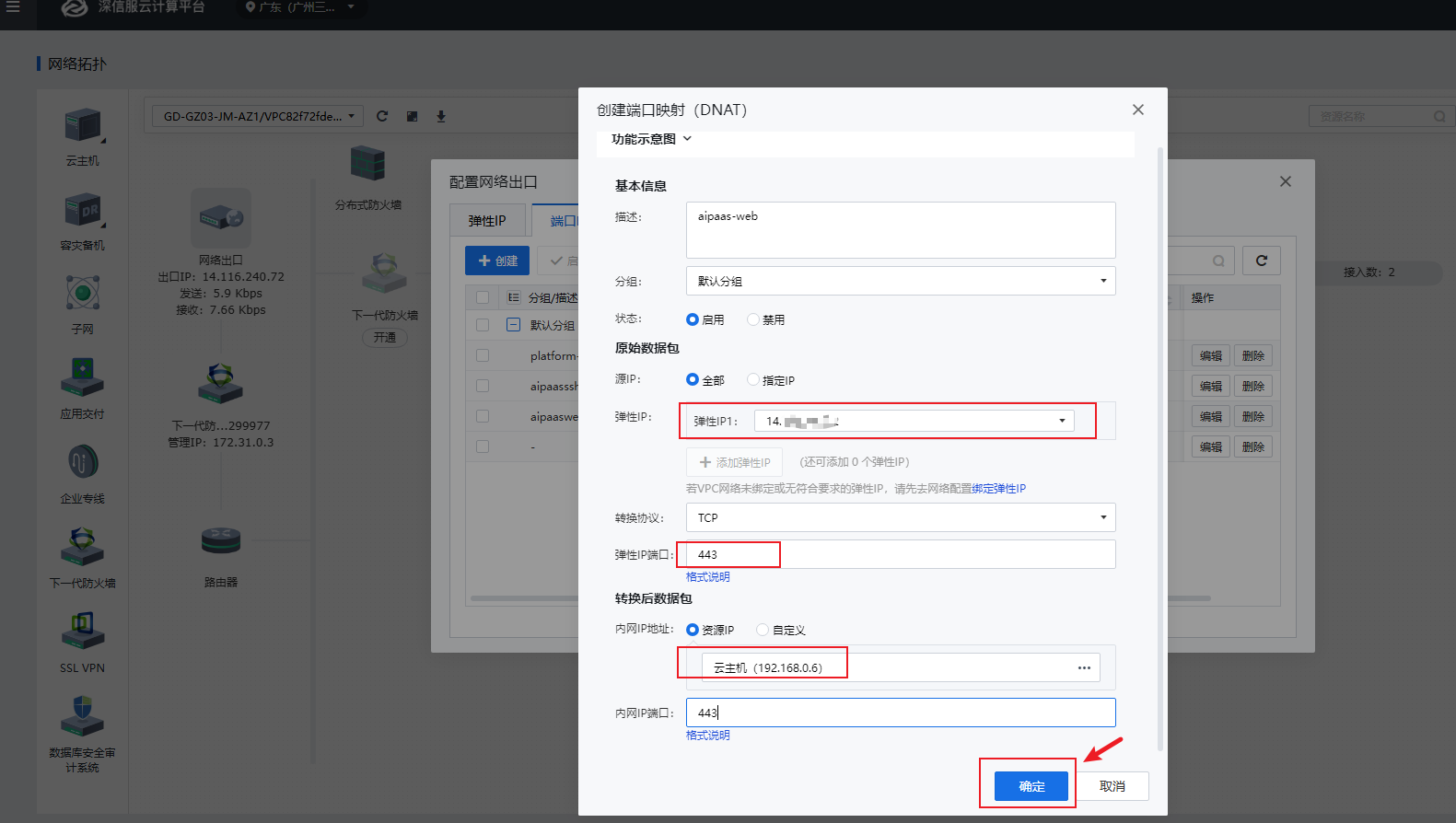

• 进入端口映射页面，选中对应的弹性IP，转换协议选择“TCP”，弹性IP端口填写“443”，

内网IP地址，选择对应的云主机，内网IP端口填写“443”。点击“确定”即可

• 配置完成之后，使用浏览器登录AIPaaS 平台成功，使用https://AIPaaS的访问地址。例如https://168.0.5
