功能说明

针对sCloud_SCP双网卡场景，即管理网与业务网分离的情况，推荐大规模交付场景使用。

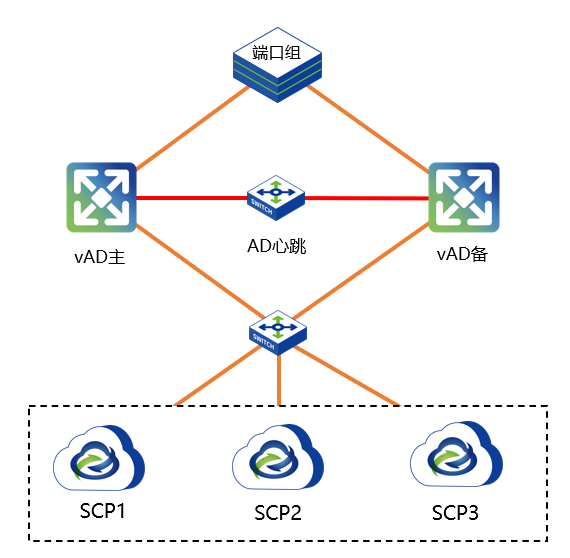

拓扑规划

注意事项

sCloud_SCP双网卡场景需要配置负载均衡，vAD版本无强制要求，建议使用vAD7.0.8R4，并推荐AD双机部署。

前提条件

端口4480和443可以正常访问。

操作步骤

1. 登录sCloud_HCI平台控制台，点击[虚拟机/新增/导入虚拟机]，选择sCloud_SCP云主机，选择对应的分组，存储位置和运行位置，点击<开始导入>按钮，显示上传界面。

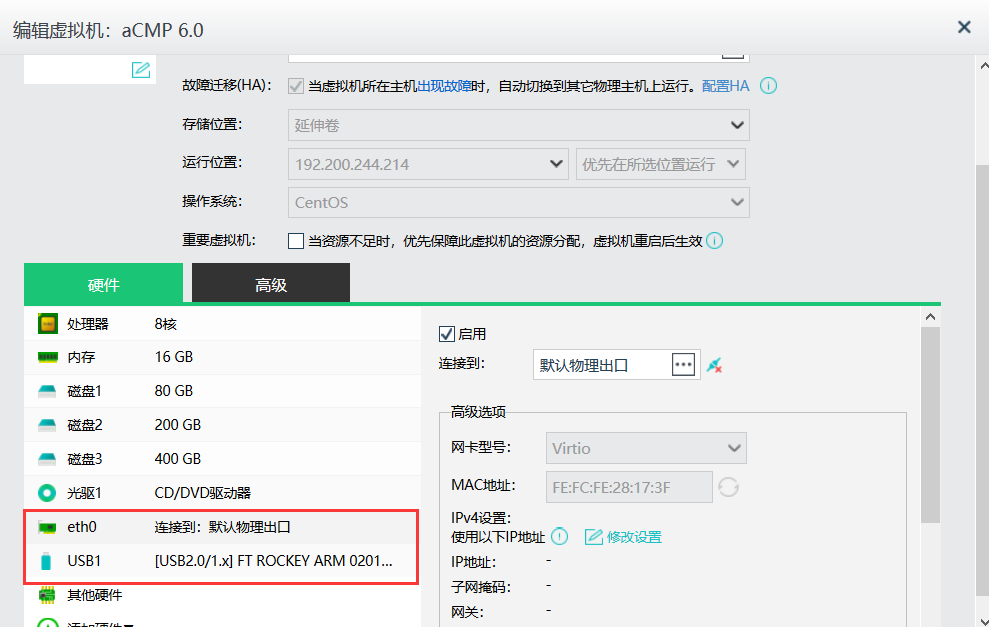

2. 上传成功后，选择导入的sCloud_SCP云主机，点击[编辑]，添加USB硬件，将授权key映射给云主机。（仅sCloud_SCP主节点需要添加，另外两个节点可跳过此步骤。）
3. 编辑网卡，使其连线与sCloud_HCI平台管理网络二层/三层可达，点击<确定>按钮。

4. 配置sCloud_SCP双网卡：

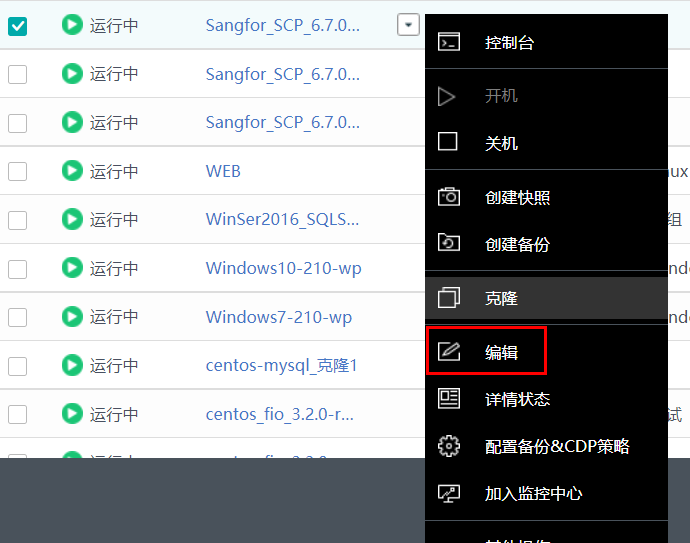

步骤1.进入sCloud_HCI虚拟机列表，找到sCloud_SCP虚拟机，右键点击<编辑>按钮，进入[编辑虚拟机]页面。

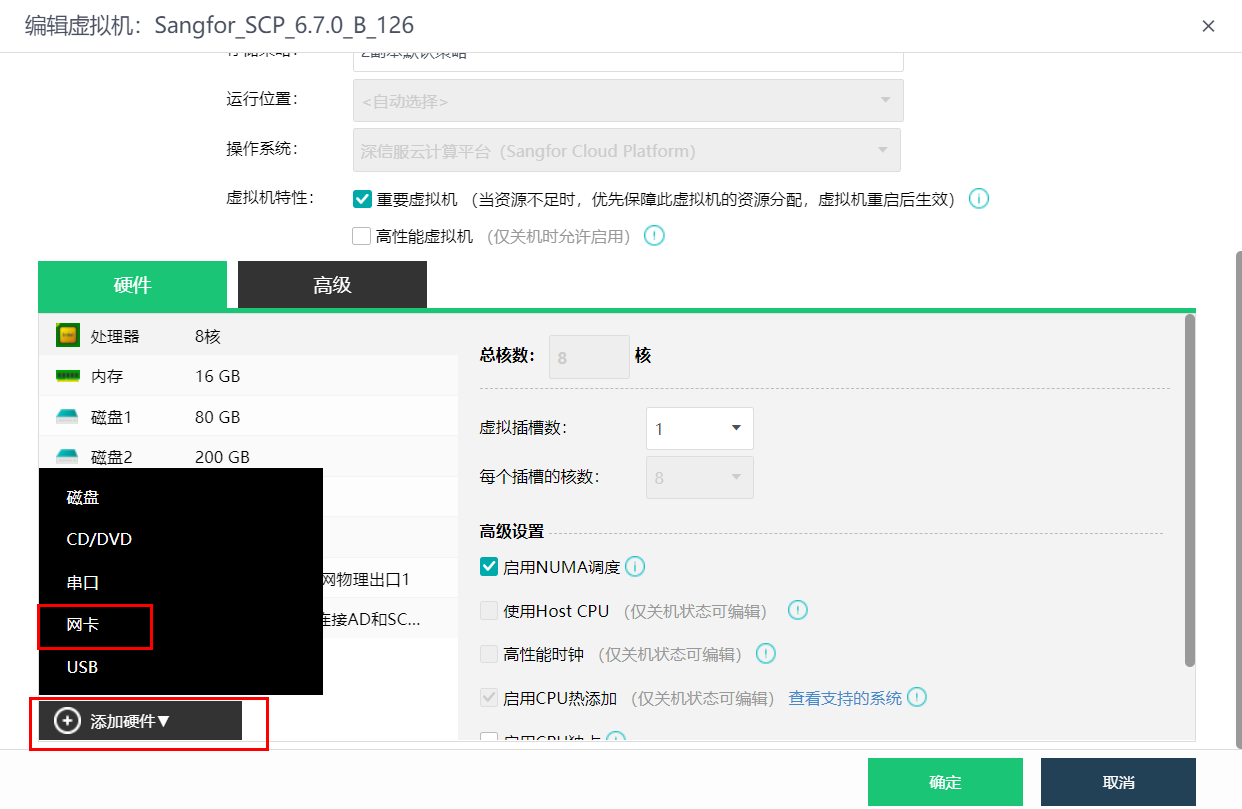

步骤2.点击[添加硬件/网卡]，为sCloud_SCP添加双网卡。编辑网卡，连接到租户的业务网络。

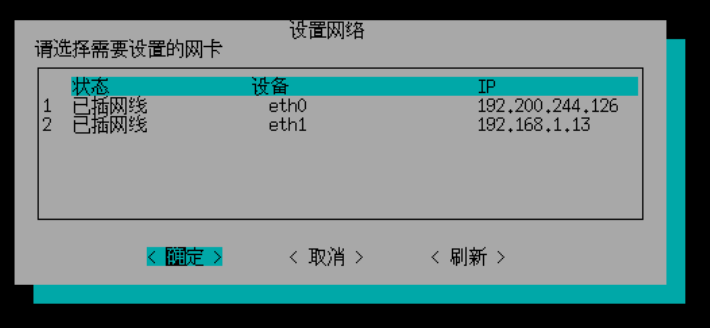

步骤3.登录sCloud_SCP控制台，鼠标点击云主机控制台任意一处，键盘键入“enter”键，进入维护模式，输入密码（初始密码是admin）。使用键盘“↑↓”键选择[设置网络]，键盘键入“enter”键，为sCloud_SCP双网卡配置IP地址、掩码和网关，点击<确定>按钮。

：

步骤4.按照上述步骤为另外两台sCloud_SCP节点完成双网卡配置。

5. 管理员登录主sCloud_SCP控制台，切换为集群模式。集群模式切换以及集群中节点添加的操作可参考“sCloud_SCP单网卡场景”章节，步骤6-10。

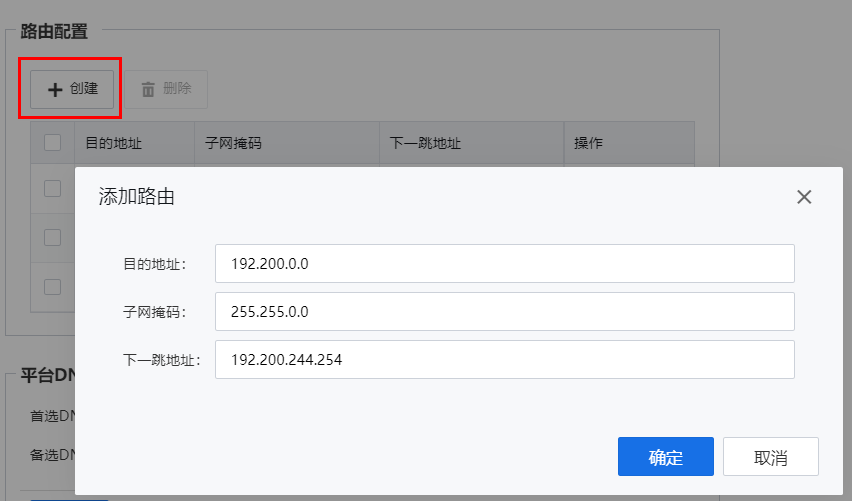

6. 进入[系统管理/平台配置]，进行路由配置，点击<创建>按钮，目的地址为本地PC的网关，下一跳为集群管理网网关。

7. vAD双机配置。

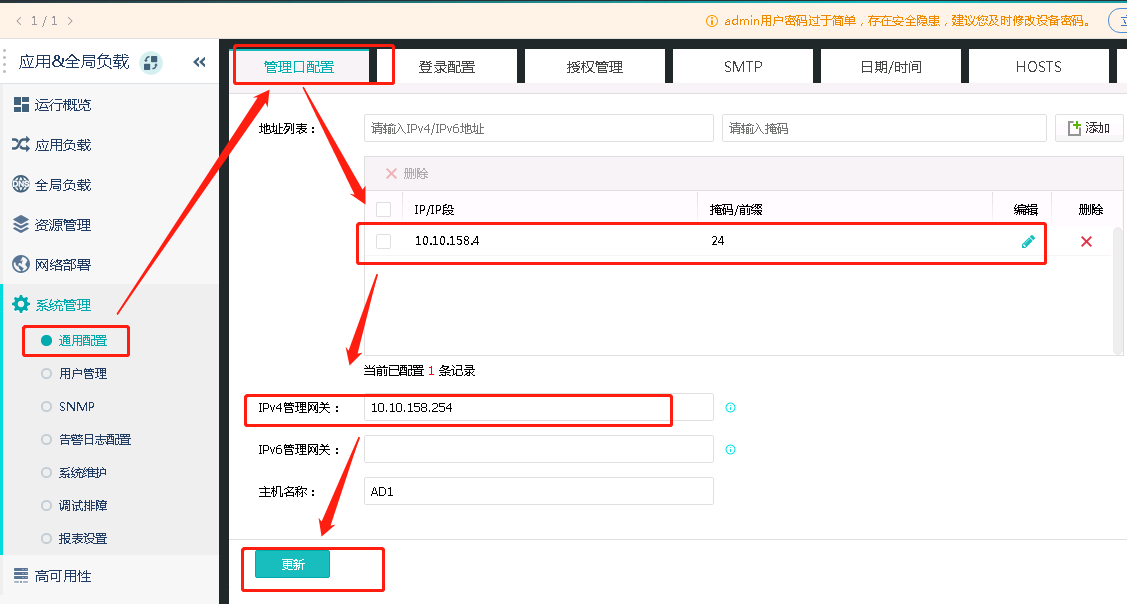

步骤1.配置管理接口IP地址。登录主AD1的控制台，进入[系统管理/通用配置/管理口配置]页面，配置主AD1的管理IP。

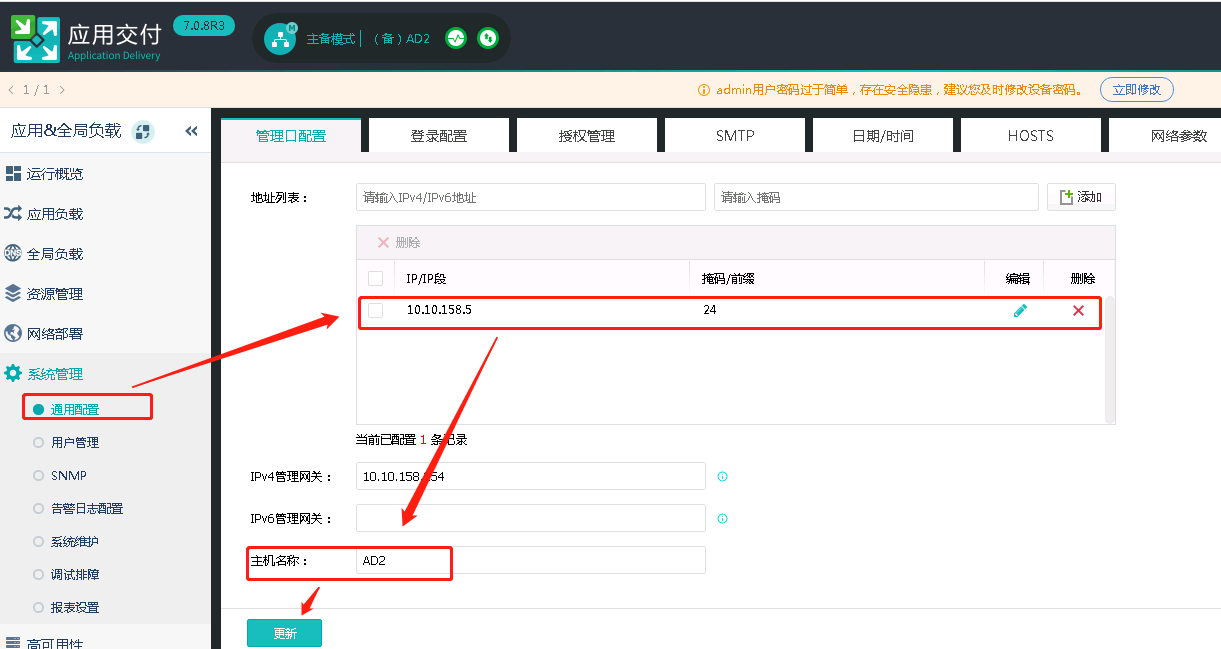

步骤2.同上，登录备AD2控制台，完成管理IP的配置。

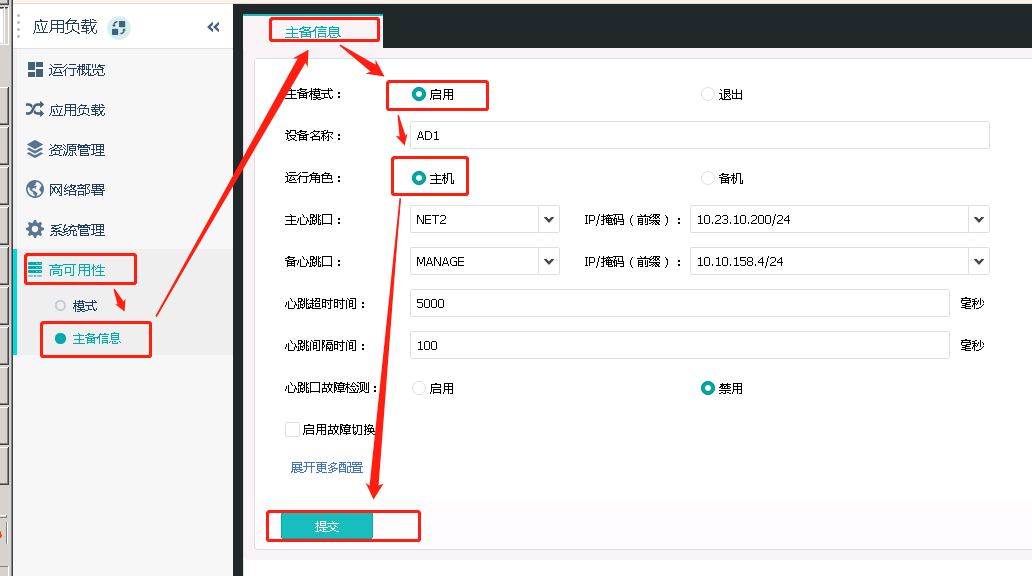

步骤3.配置双机模式高可用。进入主AD1的[高可用/主备信息]页面，“主备模式”选择“启用”，“运行角色”选择“主机”

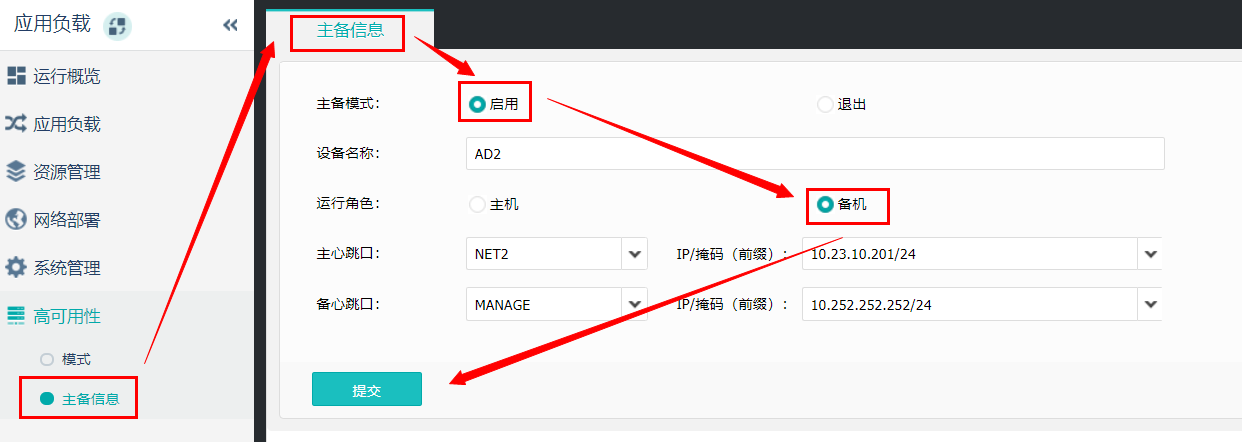

步骤4.同上，对备机AD2做高可用配置。

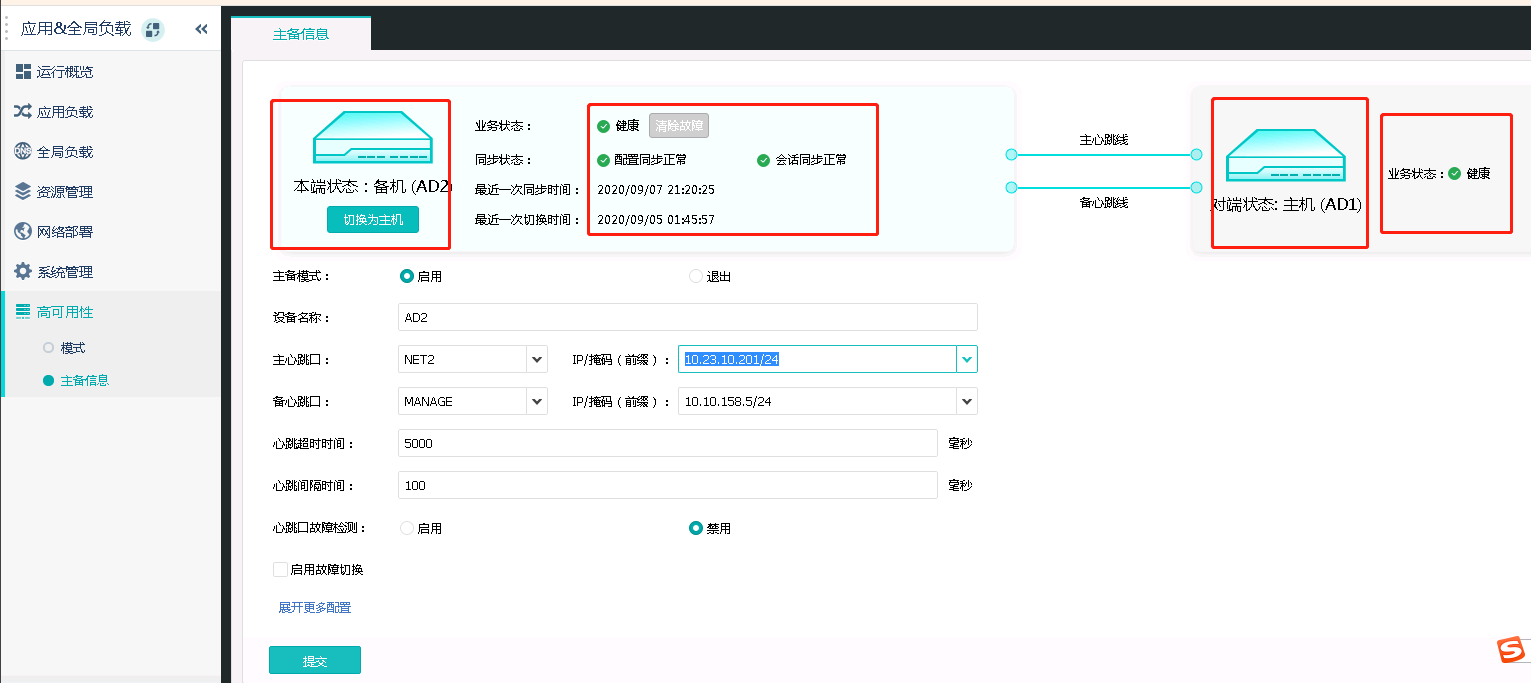

步骤5.高可用配置完成后，分别进入主备AD的[高可用/主备信息]页面，查看主备状态是否正常。

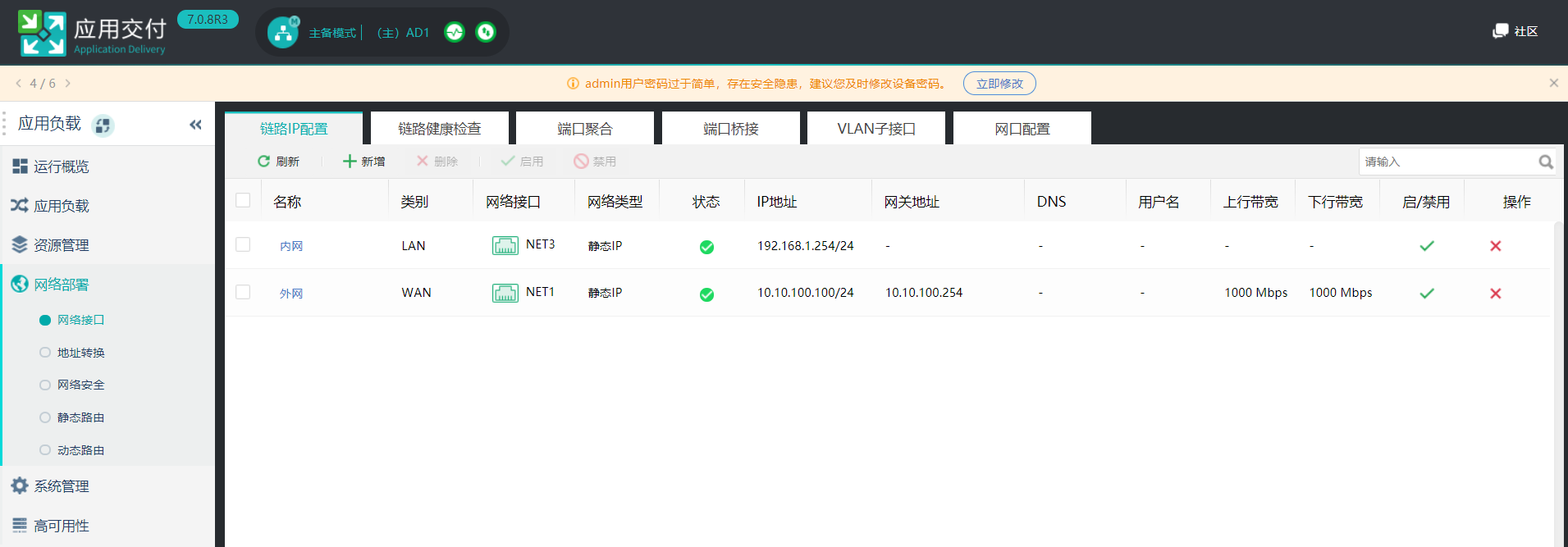

步骤6.进入[网络部署/网络接口/链路IP配置]页面，配置WAN区域和LAN区域接口IP地址。

：

这里只需要在主机配置，备机会自动同步主机中的配置。

其中配置参数说明如下表所示。

步骤7.进入[应用负载/节点池/业务健康检查]页面，配置业务健康检查策略，配置策略：SNMP。

其中配置说明如下表所示。

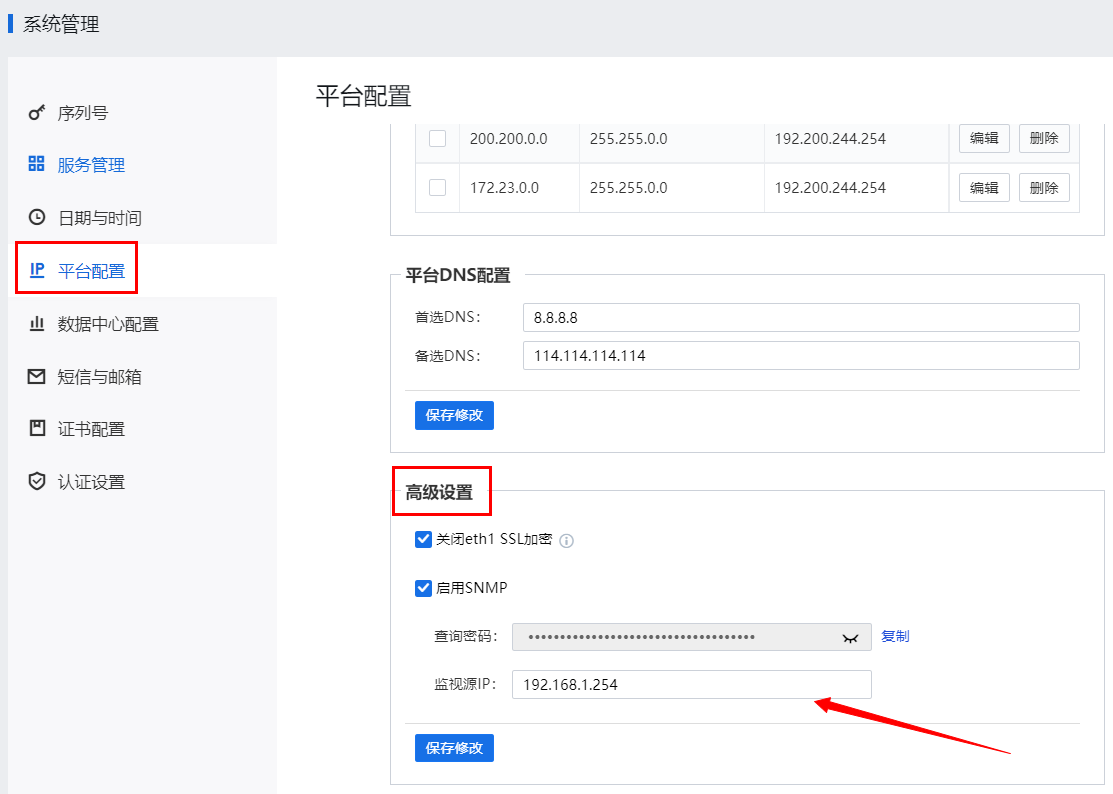

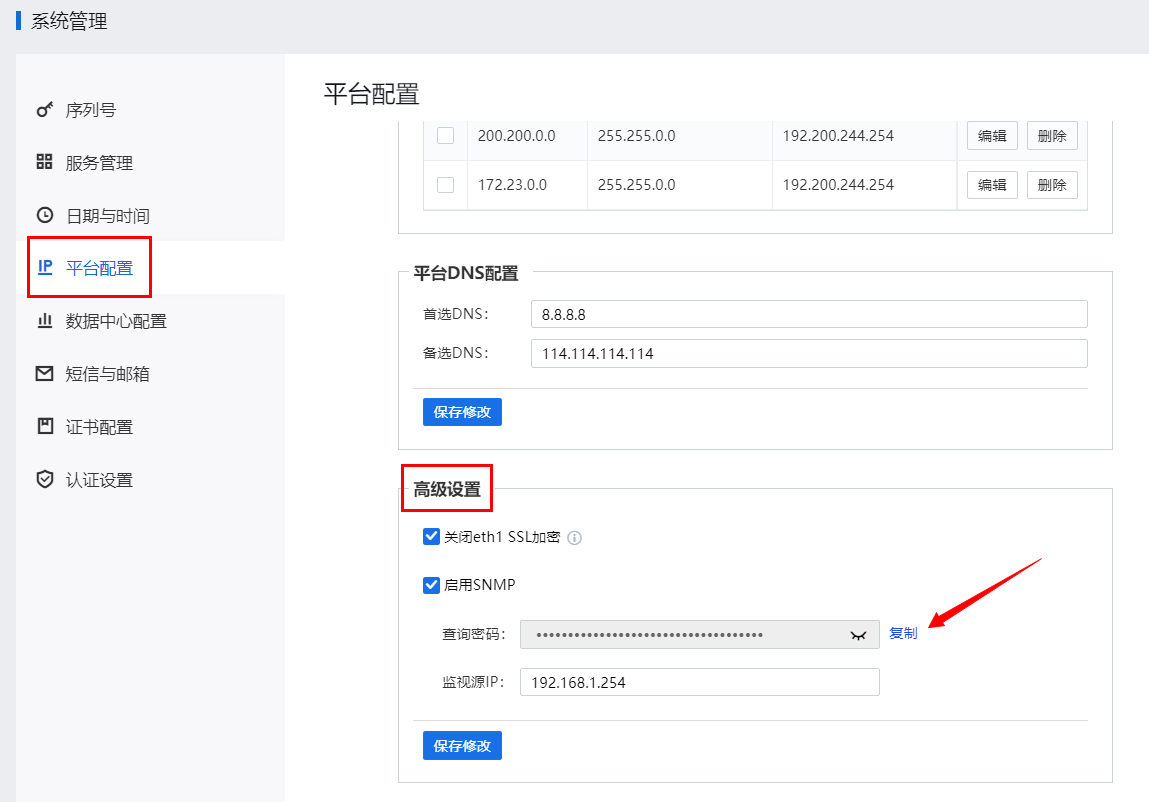

回到sCloud_SCP平台，进入[管理/系统管理/高级设置]，配置“监视源IP”，此处填写AD上用来与sCloud_SCP互联的业务IP地址。

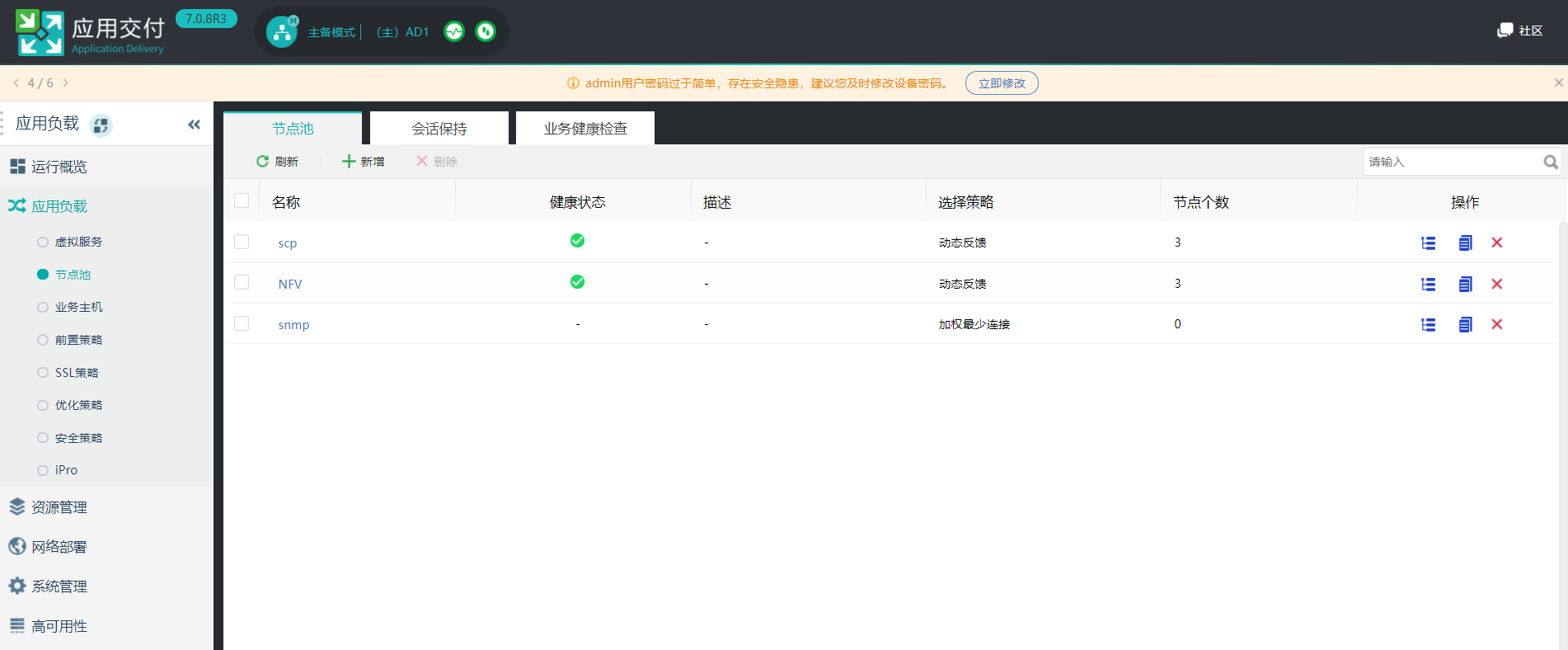

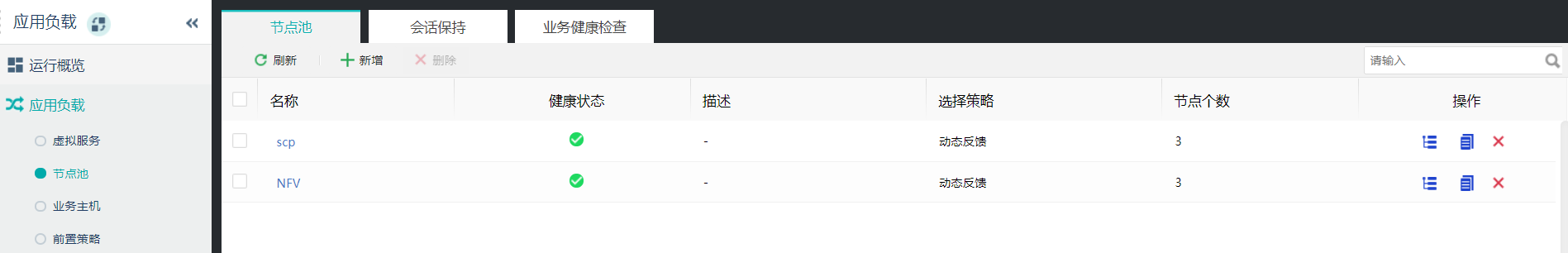

步骤8.配置节点池。创建两个地址池，端口分别是443和4480，地址必须是sCloud_SCP的业务地址，使用上一步的SNMP策略进行探测。进入[应用负载/节点池]页面：

web节点池配置

其中配置说明如下表所示。

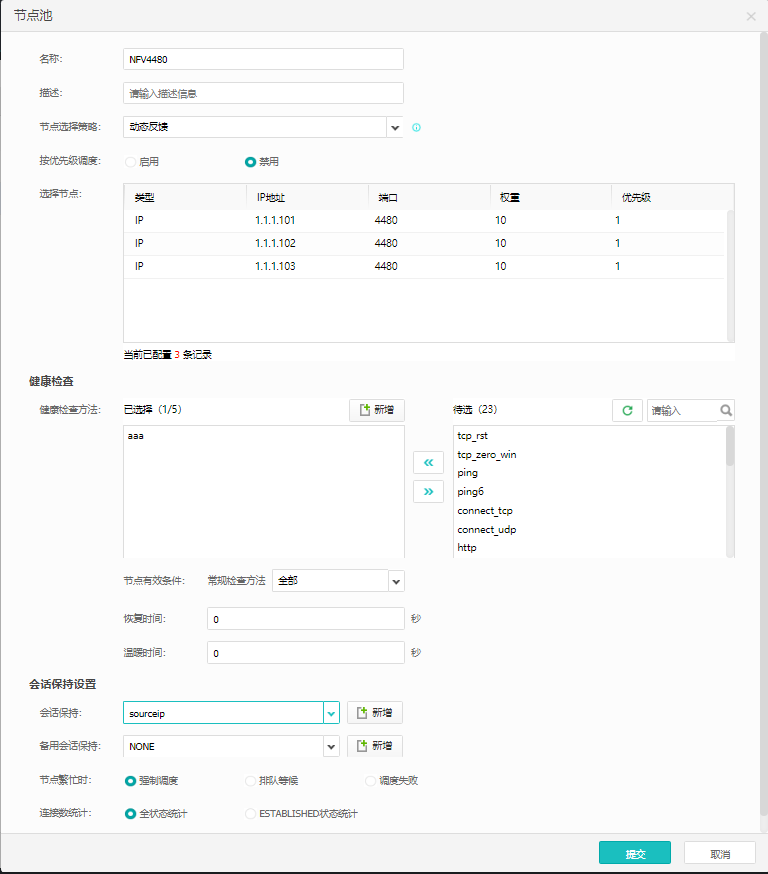

NFV节点池配置

其中配置说明如下表所示。

步骤9.配置证书卸载和应用负载。

1. 添加证书：这里添加证书有两种方式，可选择导入证书或手动新增证书。

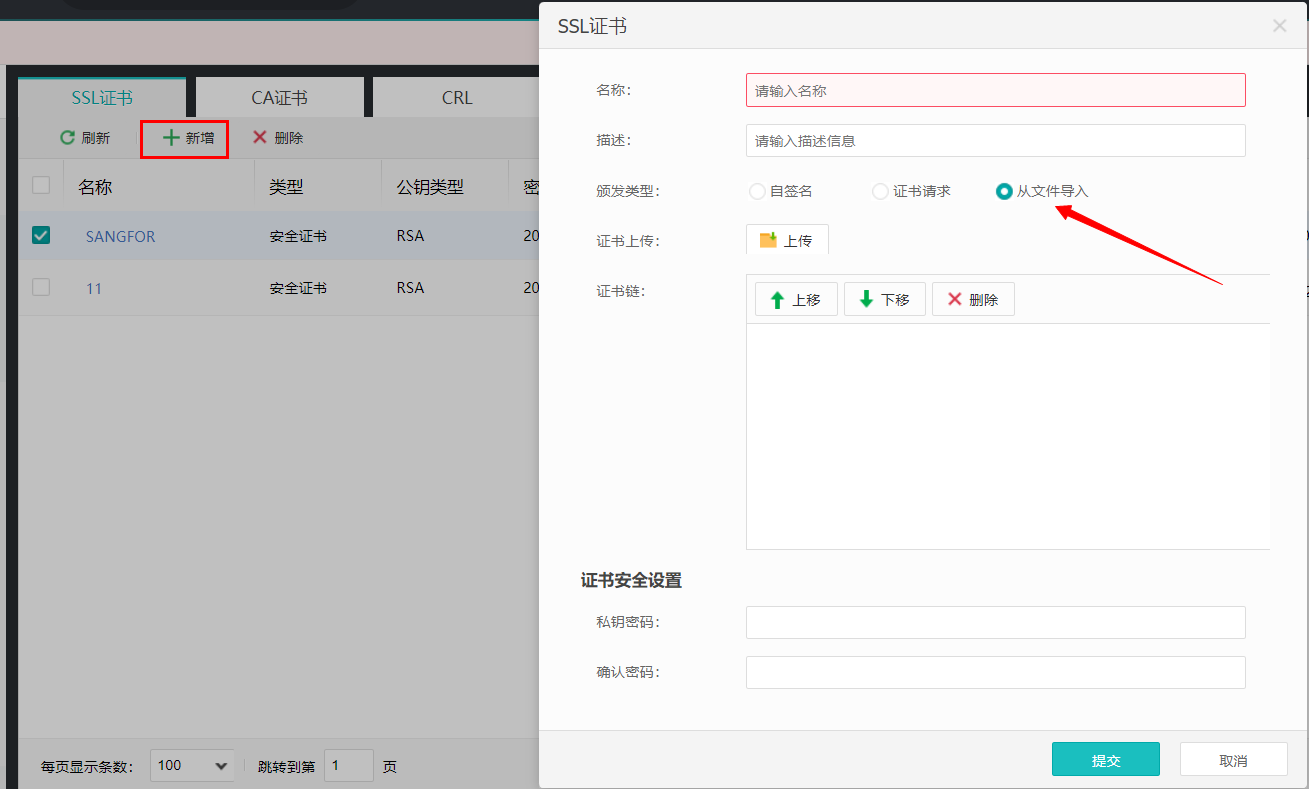

导入证书：进入[资源管理/证书管理]，点击<新增>，颁发类型选择“从文件导入”，将证书导入。

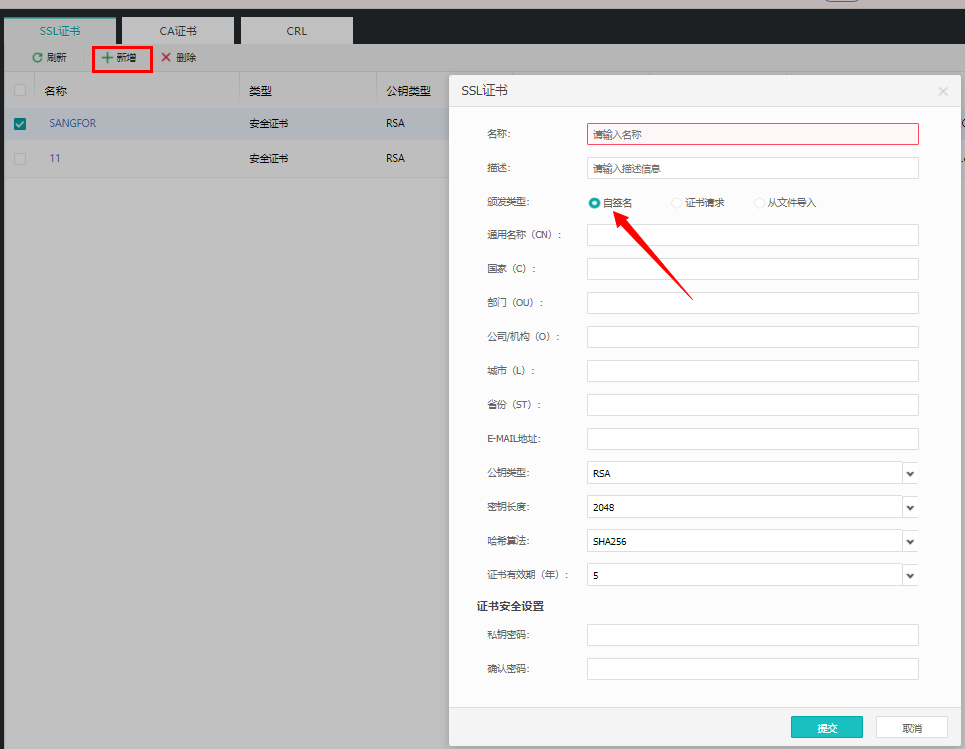

新增证书：进入[资源管理/证书管理]，点击<新增>，颁发类型选择“自签名”，自定义新增证书。

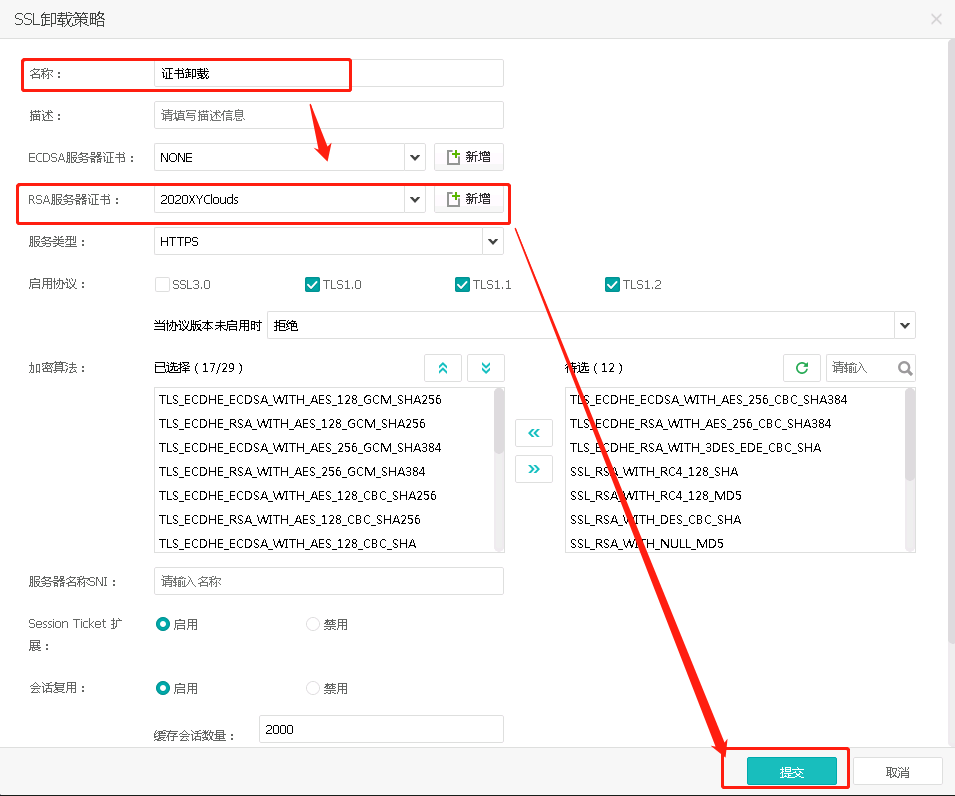

接下来进入[应用负载/SSL策略]，点击<新增>，创建SSL卸载策略。

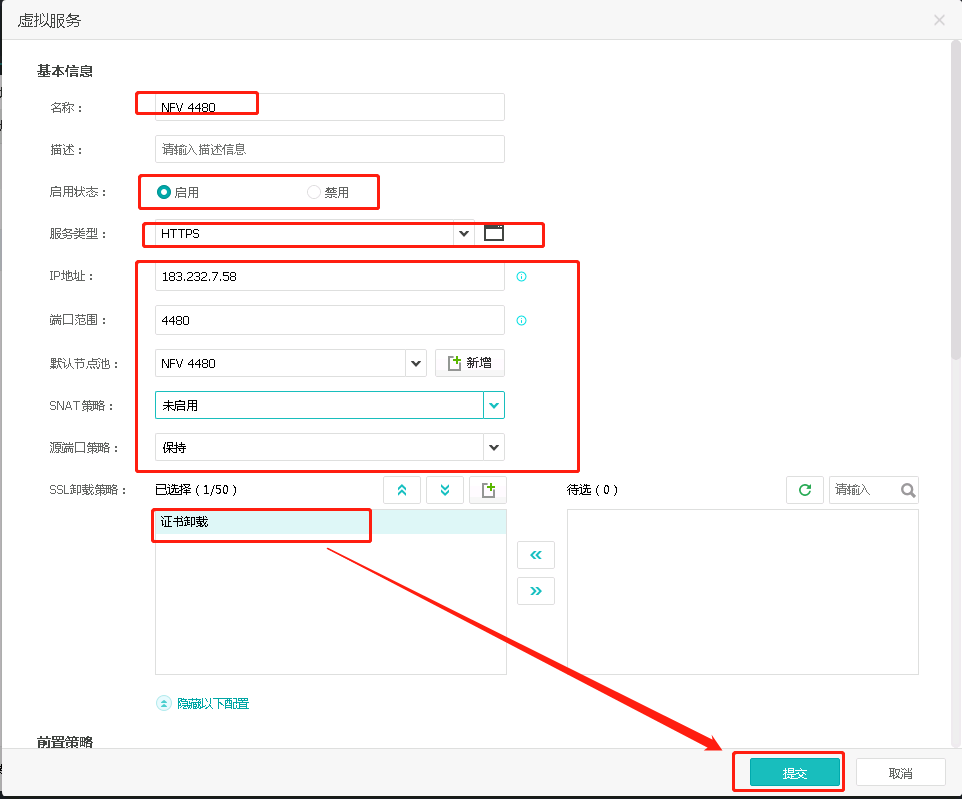

2. 为443端口和4480端口配置虚拟服务。

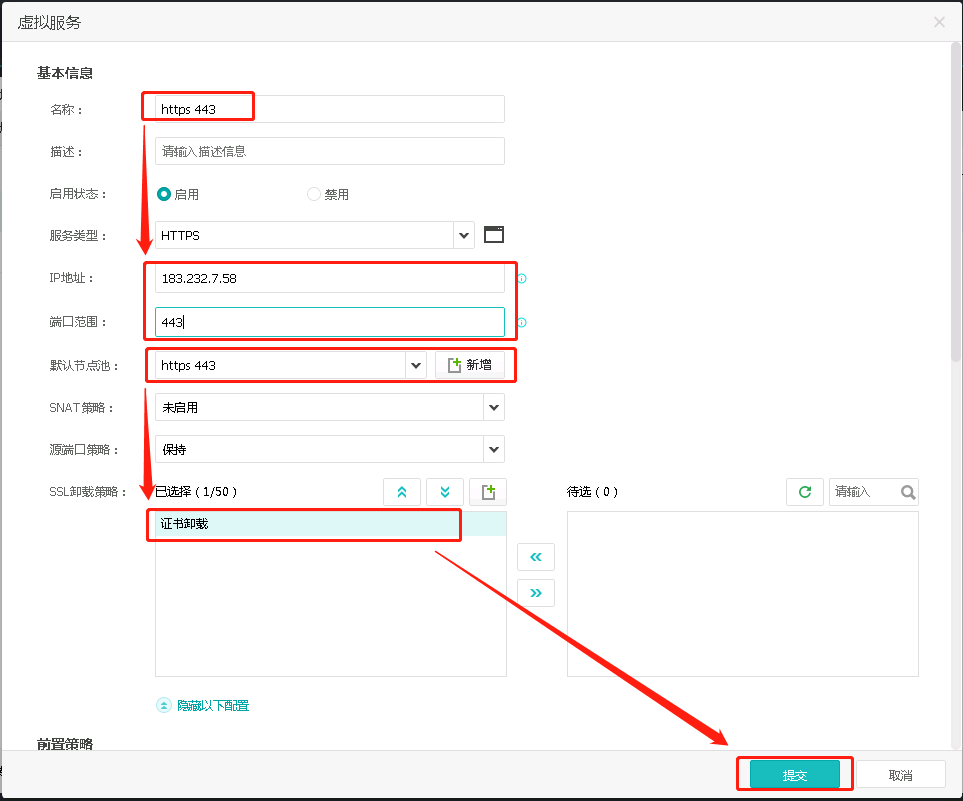

进入[应用负载/虚拟服务]页面，点击<新增>按钮，选择相应的节电池，端口，和卸载策略。

步骤10.关闭WAF的HTTP卸载

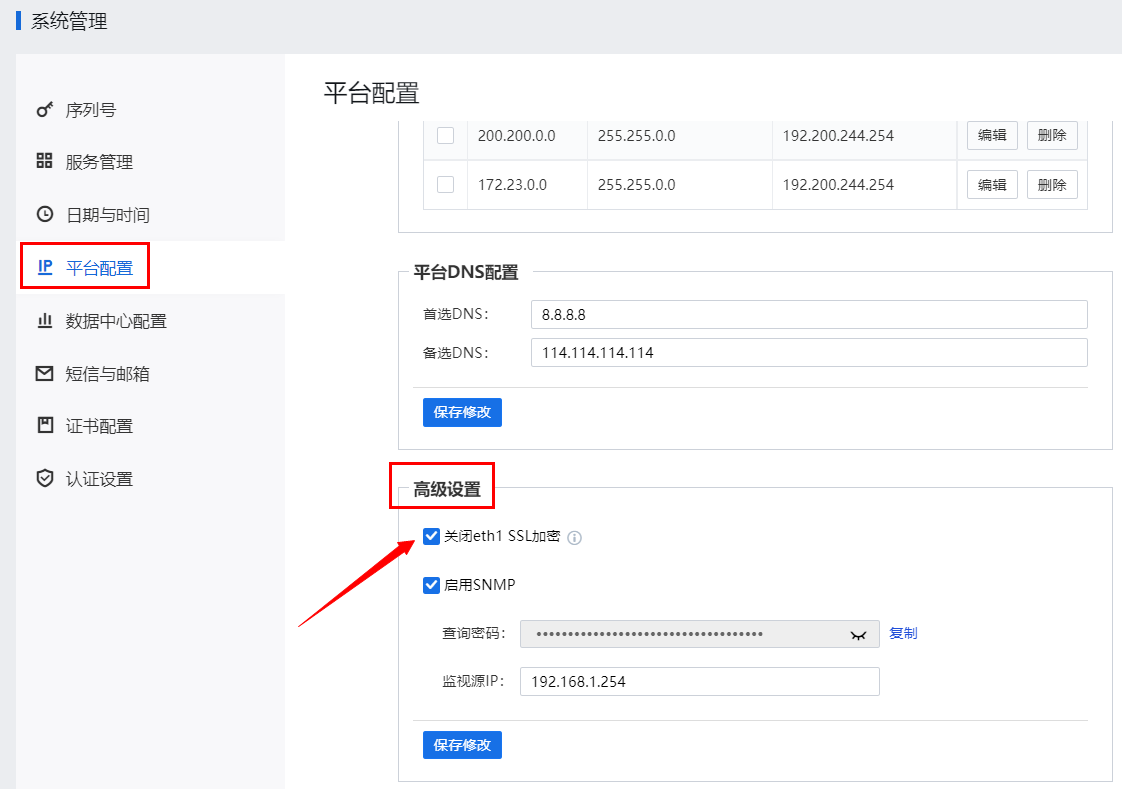

登录sCloud_SCP控制台，进入[管理/系统管理/高级配置]页面，勾选“关闭eth1 SSL加密”选项。

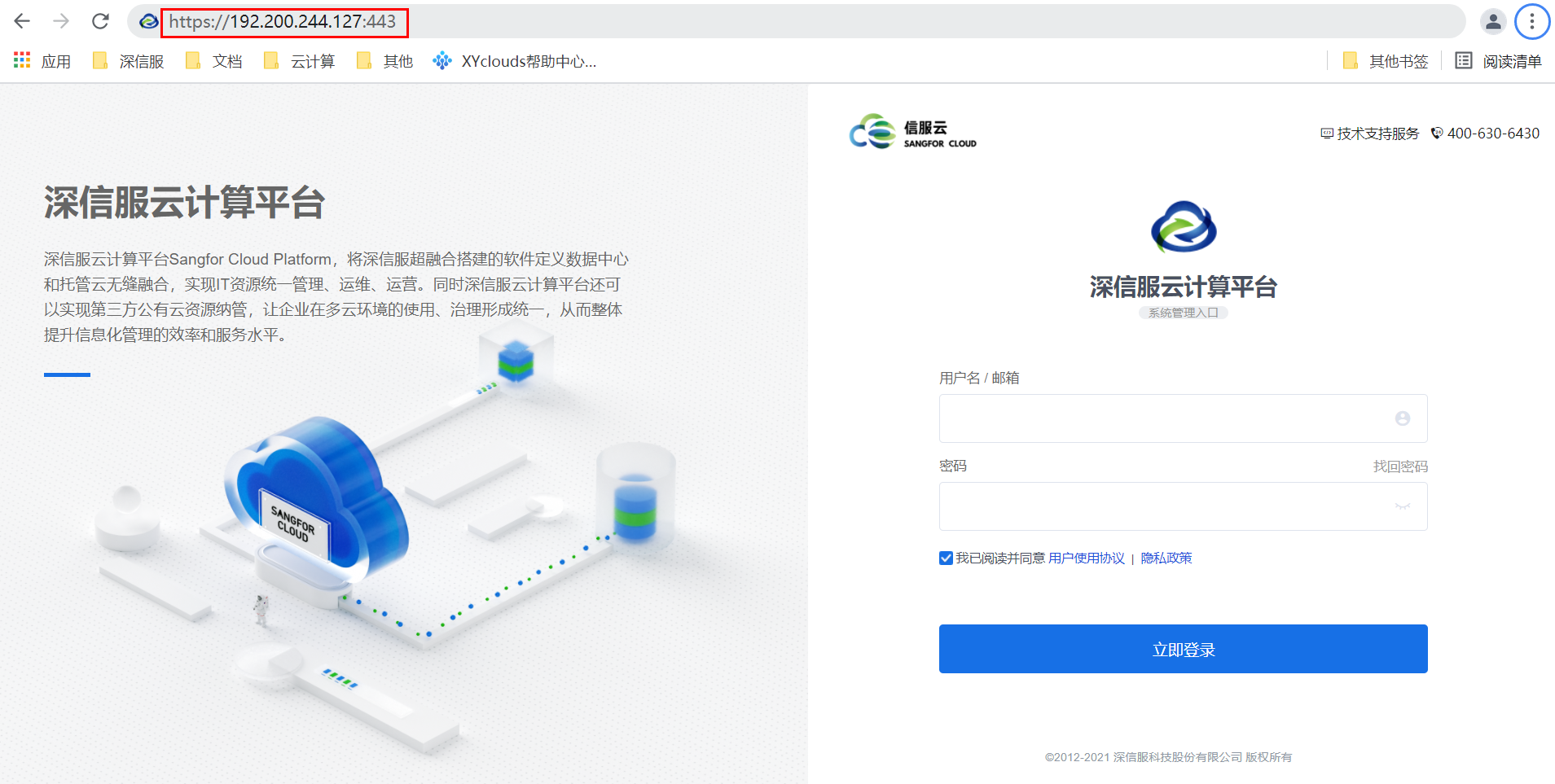

8. 部署完成后，打开浏览器，管理员通过 https://{eth0IP} 登录，租户通过 https:// {eth1IP}登录。
