2.2.1.1.VDS一体机

操作场景

VDS一体机出厂时已经安装了VMP的系统，上架前仅需修改服务器默认IP地址即可。

前提条件

一体机开箱清单检查：

1. VDS一体机开箱后检查设备外观是否完好，按照装箱清单检查配件是否齐全。确保所有一体机型号必须一致。

2. VDS一体机默认包含1块SSD系统盘，1块Intel企业级SSD缓存盘，以及2块SATA/SAS数据盘。
3. 如果缓存盘或数据盘的数量不够，只能增加原厂硬盘，并注明是一体机使用，磁盘必须经过硬件部签名处理，不能使用自购的第三方硬盘，否则会无法识别。

注意事项

1. 后期维护时，非必要情况下不要对一体机进行VMP系统的重新安装。

2. 如需重装系统，请先备份签名，在系统安装后进行恢复。（具体备份恢复方法可以联系CTI或总部专家）

操作步骤

VDS一体机修改默认IP

• VDS一体机出厂时已经安装了VMP的系统。默认ETH0口为管理口，IP地址为10.254.254.10。

• 使用网线连接PC的物理网口和一体机的Eth0口（一体机上有标明），一般将PC的网卡配置为跟ETH0口同网段的IP地址如10.254.254.1，建议使用Chrome浏览器打开，地址栏输入https://10.254.254.10/，打开控制台界面。默认登录账号和密码均为admin。

• 登录后，会自动提示修改管理口的默认IP地址，按实际情况修改管理口IP地址。此时VMP平台已安装完成。

2.2.1.2.第三方服务器

1. IPMI安装

操作场景

使用服务器IPMI接口，通过PC连接IPMI接口，挂载PC本地的ISO文件，安装VMP。

前提条件

安装前请参考章节 “第三方服务器的配置”是否符合要求。

注意事项

1. 此处以浪潮服务器为例进行演示。

2. 所需使用的软件：Chrome浏览器。
3. 个人PC中需要预先安装java，推荐使用jdk-8u181-windows-x64.exe。

操作步骤

配置流程如下表。

步骤1.服务器通过IPMI获取ISO文件

1. 在服务器的BIOS中启用IPMI。在[ServerManager/BMC network configuration]中对BMC进行配置。配置静态IP地址，并保存。将设备BMC口（一般在最左侧位置，单独的一个网口，附近有BMC或者mgmt标识）插上网线，并接入网络。

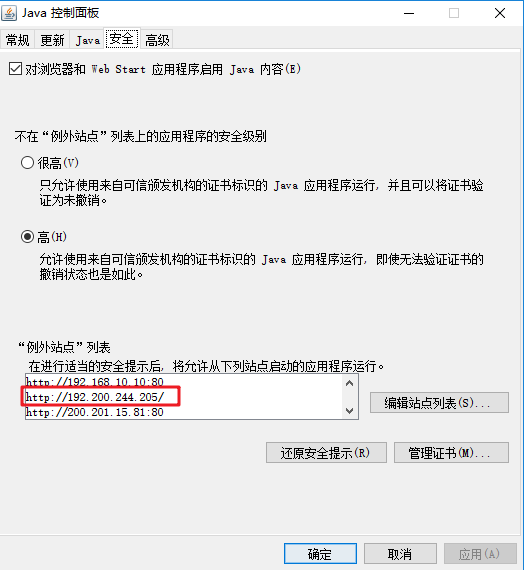

2. 在个人PC中对Java程序进行设置。在[控制面板/程序/Java]的[Java控制面板]中点击[安全]，将[不在“例外站点”列表上的应用程序的安全级别]设置为[高]，并在例外站点列表中添加服务器BMC的IP。

3. 在浏览器中输入http：//IP，并输入登录账号和密码，进入BMC控制台页面。在控制台页面中点击[远程控制/控制台重定向]。

4. 在[控制台重定向]页面中点击[Java终端]，弹出页面下载jviewer.jnlp。jviewer.jnlp下载完成之后点击运行会弹出[安全警告]窗口。在弹出的[安全警告]窗口中勾选 [我接受风险并希望运行此应用程序(I).] 并点击<运行>。

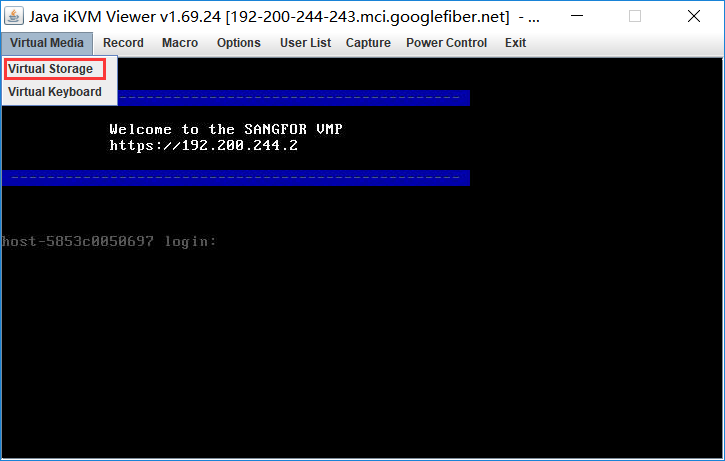

5. [Viewer]窗口中点击Virtual Media，选择[Virtual Storage]，在Device1的Logical Drive Type中选择[ISO File]，右侧Open image中选择VMP的iso镜像，点击<OK>。

6. 点击[Set power reset] ，即可重启服务器。

7. 将显示器、鼠标、键盘接到服务器上，按Del/F12进到BIOS，找到[BOOT菜单/Boot Option/Enter]进入选项，选择CD/DVD为第一启动项。

步骤2.安装VMP系统。

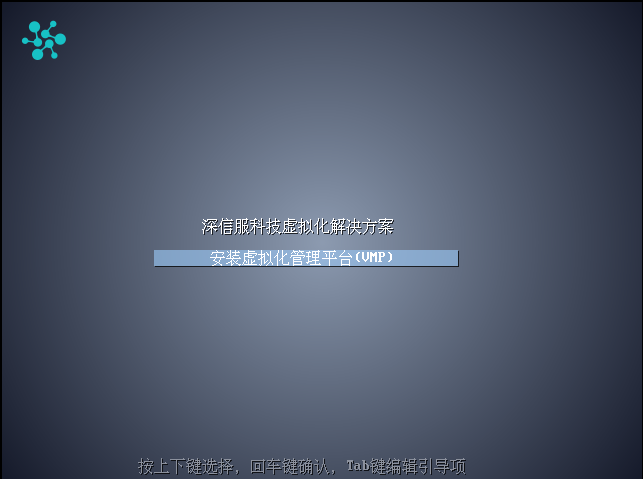

1. 重启后进入VMP安装界面如下。

2. 按照图示选择“安装虚拟化管理平台”，下一步选择[格式化安装]。

3. 开始解压安装包，稍等，这一步需要一点时间，请耐心等待。

4. 进入VMP欢迎页面如下图。

5. 点击<同意>后，按下回车键继续安装。

安装前VMP会进行必要的硬件检测，包括对CPU、内存、网卡和磁盘的兼容性及可用容量检测。如果检测不通过，会返回errno并显示错误信息。

例如CPU不支持VT虚拟技术时，会提示如下。

当硬件检测通过后，才能继续安装过程。

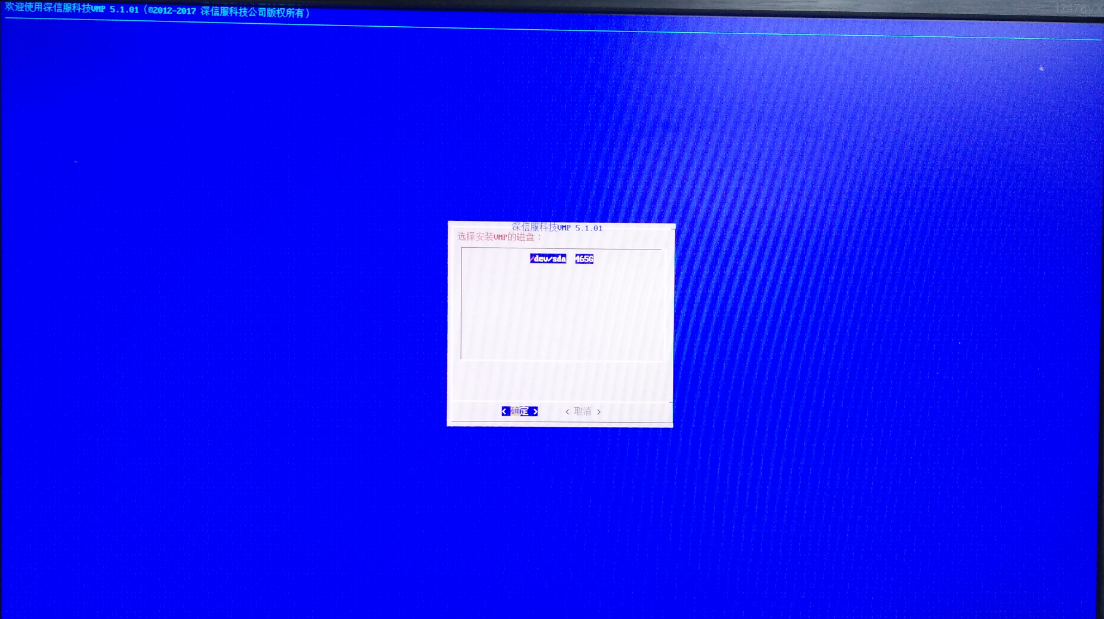

6. 下面会列出当前主机上安装的磁盘及其容量，要求选择一个磁盘用于安装 VMP软件，使用键盘方向键↑或↓选择磁盘，然后按下TAB键选择<OK>并回车。

：

此操作会对磁盘进行格式化，会导致磁盘数据丢失请慎重操作。

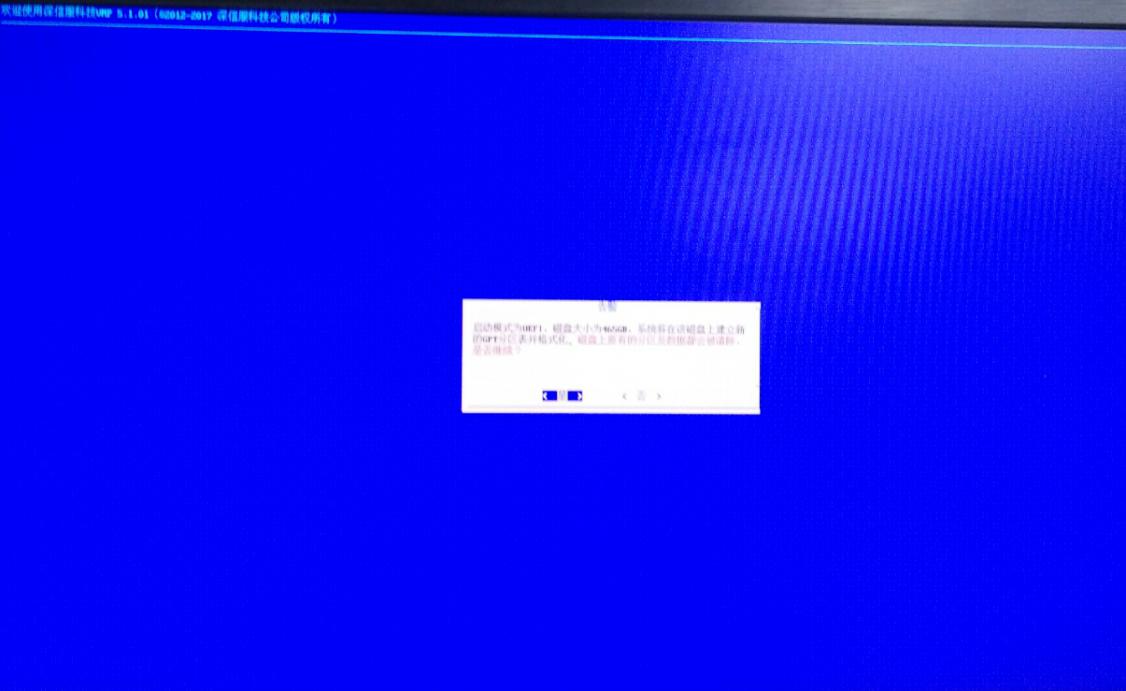

7. 选择磁盘后，确认是否安装软件到该磁盘，选择<确认>。

8. 软件安装完成后，需要配置网络，以便通过网络登录VMP进行管理。选择<确认>进行磁盘测试检查。

9. 选择<确认>开始磁盘测试检查。

10. 磁盘检测完，点击<是>继续安装。

11. 为该物理网卡配置一个IP地址，以实际使用IP为准，点击<Continue>继续。
12. 配置该物理网卡的子网掩码，默认为255.255.255.0，点击<Continue>继续。

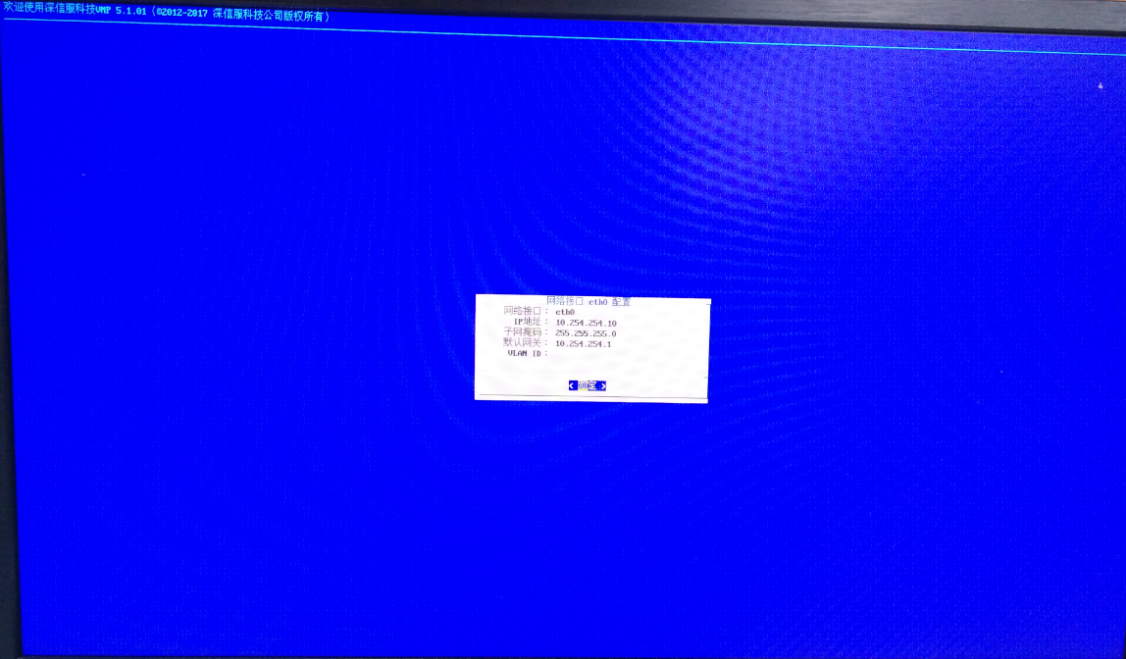

13. 复查刚才填写的网络配置信息，点击<确定>继续。

14. 是否需要为其它物理网卡配置网络，如果没有则点击<否>继续。

15. 告知默认的用户名和密码是admin，建议登录后修改密码，点击<确定>。

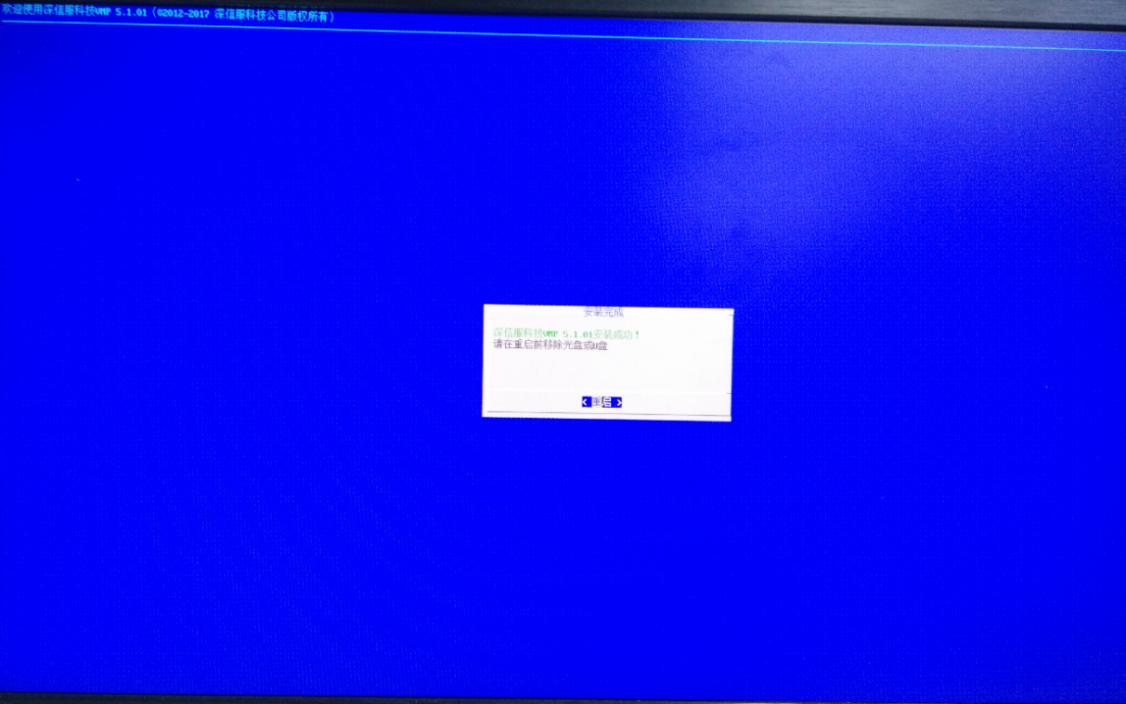

16. 到这里安装结束，点击<确定>并回车，主机自动重启后完成安装。安装完成后，请从主机上取出安装光盘或USB启动盘。

17. 重启后进入VMP命令行界面，界面显示一个URL地址，通过浏览器打开该地址可以进入VMP控制台。同时显示login登录提示符，用于后台维护，需要深信服技术支持进行操作。

步骤3.登录VMP控制台。

PC的物理网口与VMP主机的Eth0网口网络可达情况下（二层网络中，一般将PC的网卡配置为跟ETH0口同网段的IP地址），然后打开Chrome浏览器，地址栏输入https://192.168.0.7/，打开控制台界面。默认登录账号和密码均为admin。

2. U盘安装

操作场景

使用U盘作为ISO文件的刻录盘，通过将U盘挂载到服务器上，安装VMP。

前提条件

安装前请参考“第三方服务器的配置”章节检查是否符合要求。

注意事项

1. 刻录U盘前，务必确认U盘内数据已备份，避免数据丢失。

2. 刻录U盘前，务必计算刻录使用的VMP ISO文件MD5值。
3. 刻录U盘时，选择正确的U盘设备，且需要勾选“刻录校验”选项。

操作步骤

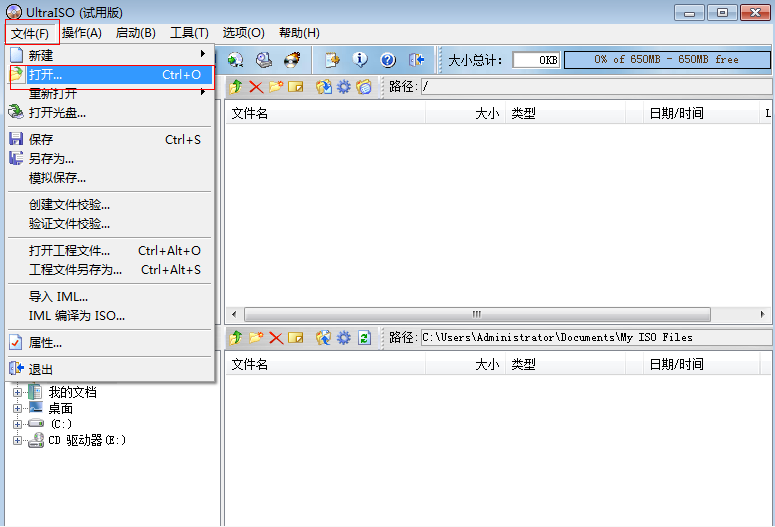

1. 首先在个人PC中插入U盘，然后打开软件UltraISO，选择[打开]，加载待刻录的VMP的ISO文件。

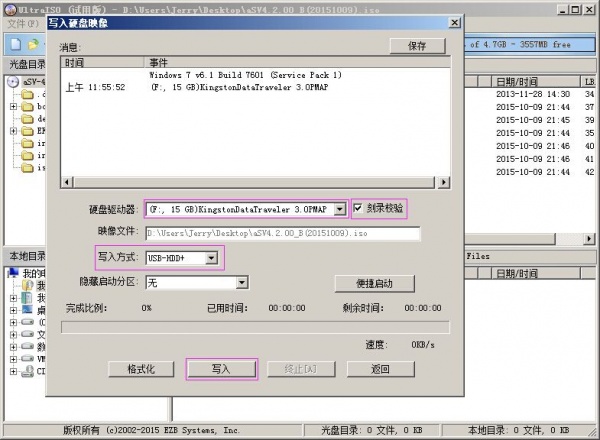

2. 然后点击 [启动/写入硬盘映像]，然后点击[写入]，其他默认。完成后关闭刻录软件，把U盘拔出即可。

3. 写入的目标选择为U盘或光盘，务必勾选[刻录校验]，写入方式(通常USB-HDD+)根据服务器支持的USB启动类型决定。

4. 将U盘插到VMP主机上（若使用光盘安装，VMP安装光盘要放入主机的CD/DVD驱动器中），在BIOS中设置从U盘（光盘安装则选择CD/DVD）启动。
5. 后续VMP安装过程请参考“VMP安装”的步骤。
   3. VMP平台登录验证

操作场景

用户登录VMP控制台的场景。

前提条件

浏览器满足以下条件：Chrome51以上版本、Firefox 18以上版本、IE 11以上版本、Safari 8以上版本。

注意事项

无。

操作步骤

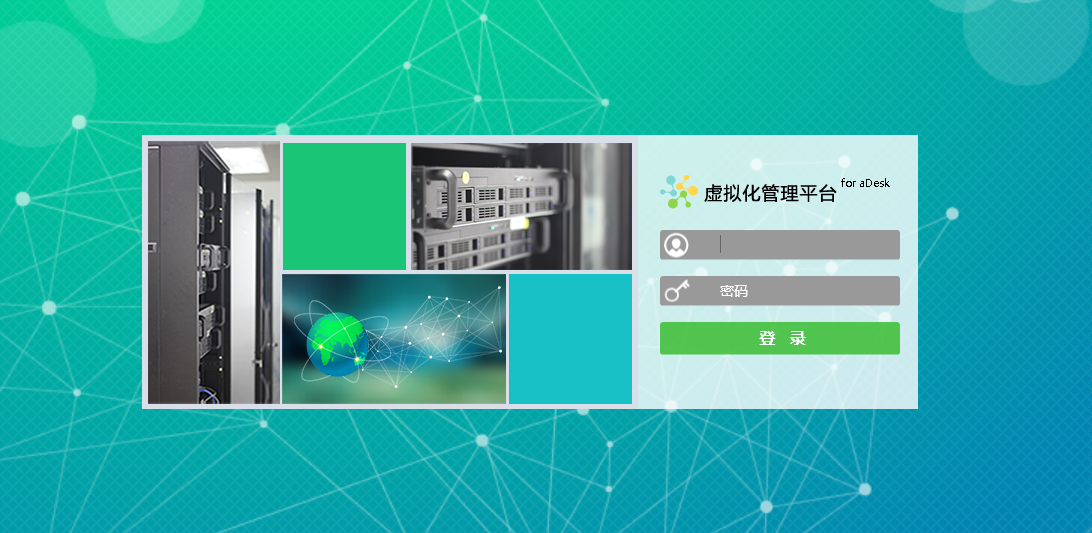

1. 打开Chrome浏览器，输入https://VMP平台集群管理地址，会打开如下页面。

2. 输入VMP平台的用户名密码（默认为admin/admin）即可登陆进去。
