一、管理网

场景说明：

推荐使用聚合网口作为管理通信口，增加带宽的同时可以提升平台的网络稳定性。

注意事项:

1. 使用聚合口时，对端交换机需配置对应的端口聚合模式，否则会导致网络不通，无法登录HCI管理界面。

2. 不支持对未插网线的网口进行聚合。
3. 不支持将两个不同角色的网口进行直接聚合，可将一个网口角色取消后再进行聚合。例：无法将eth0（管理口）和eth1（vxlan口）直接聚合，可将vxlan口调整为eth2，此时eth0（管理口）和eth1（无角色）可以聚合。

切换到新聚合口操作步骤：

1.在HCI控制台中点击[实体机/物理网络]，点击<批量添加聚合口>，选择两个网口，例：eth0和eth1，聚合模式推荐根据MAC或IP地址进行负载。

2.在HCI控制台中点击[实体机/网口功能]。在四个网口角色中点击[管理通信口]，点击<修改配置>进入到配置页面，将管理通信口选择为添加的聚合口。

直接聚合管理口操作步骤：

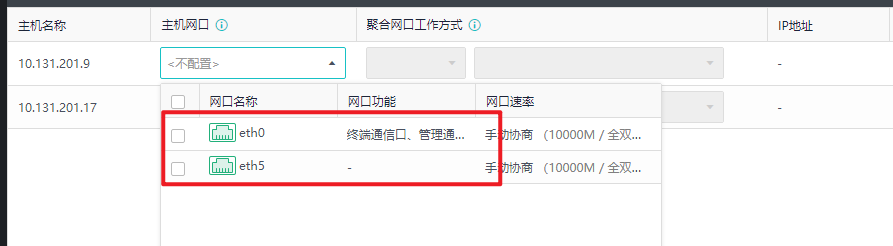

新增聚合口的时候直接选择管理口和其他空闲网口，生成的新的聚合口会继承管理口的配置：

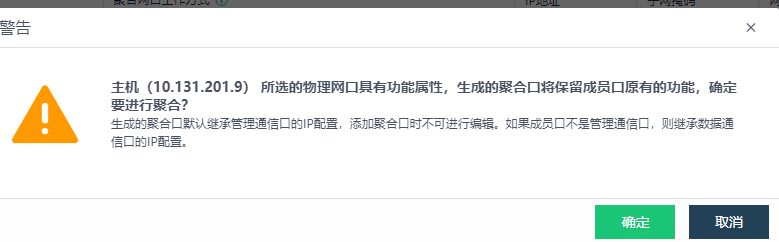

选择后会弹出提示，点击确认，提交配置集合，再聚合之前必须确保交换机已经配置好聚合了，否则聚合口管理网会异常

二、业务网

1.业务口是单网口，添加一个新的聚合网口，可以直接将业务单网口切换到新的聚合网口

2.业务口是单网口，将单网口和其它口组成聚合口，这种情况不允许（无法选中原先的业务口）

二、数据通信口配置（vxlan网）

注意事项：

1.HCI集群部署后，需要为每台主机指定数据通信口。数据通信口要求使用千兆（或万兆）网口，并使用千兆（或万兆）交换机互联。（只有两台主机时，可以将数据通信口直连）。为了提升数据通信口的接口带宽和冗余，推荐配置聚合口作为数据通信口，此时对端交换机需配置相应的聚合模式。
2.数据通信口默认配置为复用集群管理口，为了获得较高的网络转发性能，建议将管理通信口和数据通信口(VXLAN)设置到不同的网口。
3.不支持将两个不同角色的网口进行直接聚合，可将一个网口角色取消后再进行聚合。例：无法将eth0（管理口）和eth1（vxlan口）直接聚合，可将vxlan口调整为eth2，此时eth0（管理口）和eth1（无角色）可以聚合。

操作步骤：

1.推荐使用聚合网口：在HCI控制台中点击[实体机/物理网络]，点击<批量添加聚合口>，选择两个网口，例：eth2和eth3，聚合模式推荐根据MAC或IP地址进行负载。

2.在HCI控制台中点击[实体机/网口功能]。在四个网口角色中找到数据通信口（VXLAN）点击<修改网口配置>进入到配置页面，可修改数据通信网口。

3.在HCI控制台中点击[实体机/网口功能]。在四个网口角色中找到数据通信口（VXLAN）点击<管理数据通信IP池>进入到配置页面，可修改数据通信IP池。

创建：可创建数据通信 IP 池，一个集群内可存在多个数据通信 IP 池，一个主机仅允许加入一个数据通信 IP 池。
删除：可删除不再使用的数据通信 IP 池。
修改数据通信端口：可修改数据通信使用的端口号，端口号支持“8472、4789、4790”

4.点击<创建>进行地址配置。在页面中输入数据通信IP所在的IP池以及子网掩码。IP池的范围必须大于等于主机数量。

描述：描述创建的数据通信 IP 池信息。
数据通信 IP 池：主机 VXLAN 网络平面使用的 IP 地址，支持单个 IP 设置和范围设置，可多行设置，需保证所以地址为同一网段。
掩码：数据通信 IP 池中 IP 地址的掩码信息。
网关：如需跨三层数据通信，需填写三层网关。
主机：使用数据通信 IP 池中 IP 的主机。

5.通过勾选[开启网口高性能模式]，会将HCI主机网口的MTU设置为1600字节，这样VXLAN封装的数据发到物理网络时，不会进行分片，能显著提升虚拟网络转发性能；此时对端的物理交换机需启用巨帧（Jumbo Frame）。

670之后版本vxlan网口也支持直接聚合，操作方法同管理口直接聚合方法一样

三、注意事项

1.除聚合模式除主备（物理交换机不需要做什么配置）外，其它模式需要物理交换机和HCI上的聚合配置模式一样
