单臂模式部署：双机中各个 SSL 设备的内外网口设置参考章节 3.2.1 部署模式，其他部署与独立设备单臂部署相同。另外还需要在各个 SSL 设备的『集群部署设置』中的『基本配置』里配置相同的 LAN 口集群 IP。

图1.单臂模式

注意：
1、单臂模式部署时，双机中的所有 SSL 设备『内网接口配置』中设置的LAN 口 IP 和『集群部署设置』里『基本配置』设置的 LAN 口集群 IP 必须在同一个网段。
2、集群主备接线直接用物理网口使用交叉线来连接（参考集群接线）。

网关模式部署：双机中各个 SSL 设备的内外网口设置参考章节 3.2.1 部署模式，其他部署与独立设备网关部署相同。另外还需要在各个 SSL 设备的『集群部署设置』中的『基本配置』里配置相同的 LAN 口集群 IP 和 WAN 口集群 IP。

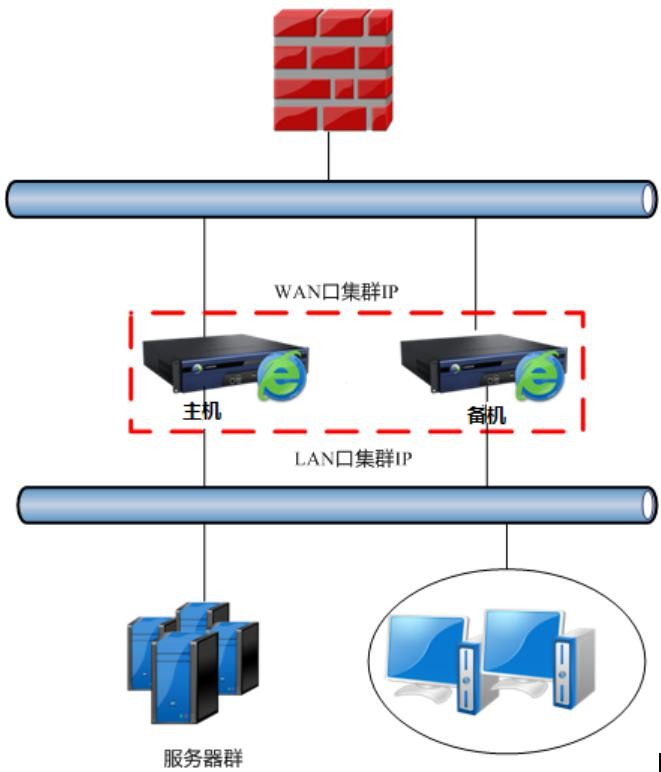

图2.网关模式

注意：网关模式部署时，双机中的所有 SSL 设备『外网接口配置』中设置的WAN 口 IP 需要在同一个网段，但是和『集群部署设置』中『基本配置』里设置的 WAN口集群 IP 必须在不同网段。SSL 设备做网关时，若设备是拨号上网的情况，集群不支持。

多线路模式配置：双机中各个 SSL 设备的内外网口设置参考章节 3.2.1 部署模式，其他部署与独立设备多线路部署相同。需要在各个 SSL 设备的『集群部署设置』中的『基本配置』里配置相同的 LAN 口集群 IP 和 WAN 口集群 IP（有几个 WAN 口就填几个 WAN 口集群 IP）。

图3.网关模式多线路

图4.单臂模式多线路

注意：集群主备中每个节点填写集群 IP 时必须保持一致。
